概述

  • 用于IC卡通信的模拟接口和电平转换
  • 卡接口具有8kV (最小值) ESD (IEC)保护
  • 内部产生IC卡供电电压：
    • 5.0V ±5%，80mA (最大值)
    • 3.0V ±8%，65mA (最大值)
  • 通过内部专用排序器自动控制卡的激活和禁用
  • 智能卡通信时，直接完成主机I/O口的电平转换
  • 灵活产生卡时钟，支持外部晶体频率的1、2、4、8分频
  • 大电流保护、短路保护以及过热保护

DS8024智能卡接口IC是用于智能卡读卡器的低成本模拟前端，适用于所有ISO 7816、EMV*以及GSM11-11应用。DS8024和NXP TDA8024引脚兼容，采用28引脚TSSOP封装和SO封装。

在需要1.8V或更低电压的智能卡应用中，可考虑使用DS8113，该器件的工作模式和待机模式具有更低的功耗，应用时硬件和软件稍作改动即可。

应用

  • 接入控制
  • 自动取款机
  • 银行设备
  • 借记/信用卡支付终端
  • 付费电视
  • 密码键盘
  • POS终端
  • 机顶盒授权接入
  • 电信
DS8024
智能卡接口

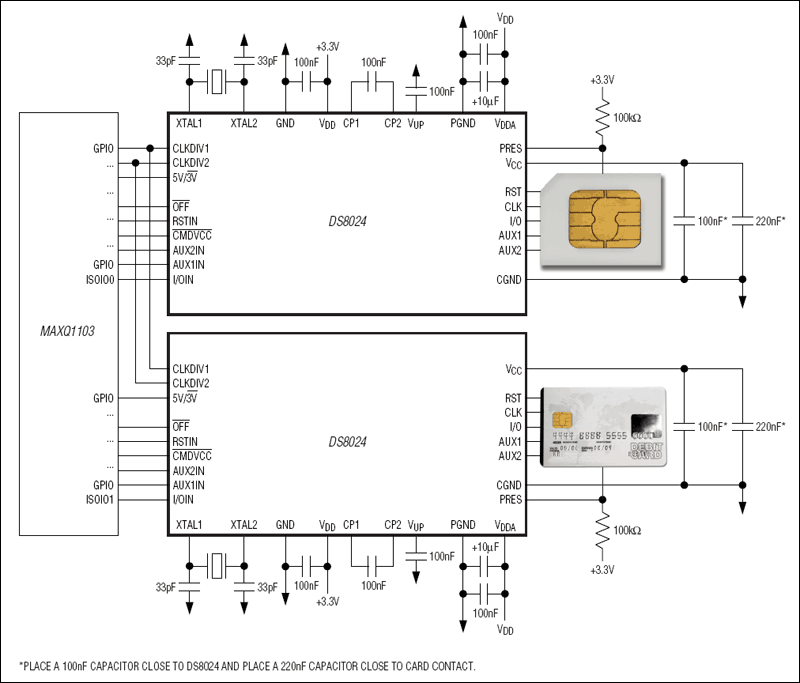

DS8024：典型工作电路
