DS3994

4通道冷阴极荧光灯控制器

更多 showmore-icon

单芯片CCFL控制IC实现背光扫描

: 过期 tooltip
: 过期 tooltip
产品详情
产品模型 2
特性
  • 高密度CCFL控制器,适用于LCD TV和PC显示器背光
  • 可编程交替启动,用于各个通道的突发调光
  • 启辉频率提升选项
  • 可编程的启辉时间
  • 方便实现级联
  • 最少的外部元件
  • 模拟亮度控制
  • 栅极驱动器调相功能,将直流电源浪涌电流降到最小
  • 可监视每通道的灯管故障:包括灯管开路、过流、启辉失败、以及过压故障
  • 精确的(±2%)片上振荡器产生灯管频率(20kHz至80kHz)
  • 宽调节范围的片上DPWM突发调光频率振荡器(22.5Hz至440Hz)
  • 灯管频率以及DPWM频率可与外部信号源同步
  • < 10%至100%的调光范围
  • 软启动降低变压器的音频噪声
  • I²C兼容串行端口以及片上非易失(NV)存储器,允许器件定制
  • 3字节NV用户存储器,用于存储序列码和日期编码
  • 4.5V至5.5V单电源供电
  • -40°C至+85°C温度范围
  • 28引脚SO (300mil)封装
更多细节
show more Icon

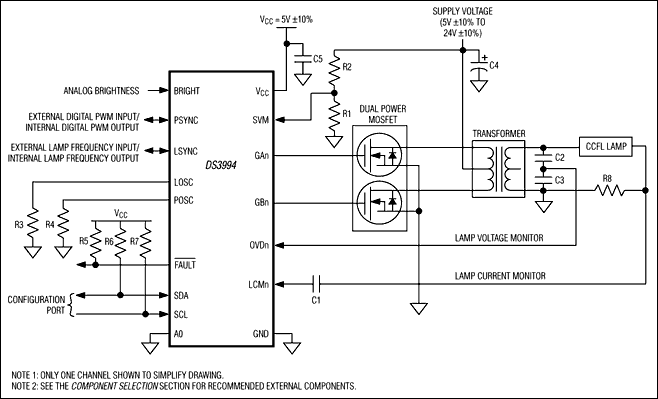

DS3994是一款4通道冷阴极荧光灯(CCFL)控制器,可用于TV和PC液晶显示器(LCD)的背光电路。DS3994还适合用于大屏LCD,而较低的BOM成本使该器件成为所有LCD TV和显示器的理想选择。

DS3994可实现四个通道灯管的交错启动。这一性能允许使用单片CCFL控制器IC实现背光扫描方案,从而改善了画质,还具有易于使用和成本低廉的优点。此外,各个通道交替启动将降低显示器电源电压的电流纹波,这一特性对于大屏LCD尤为重要。各个通道间的交替关系为可编程的,可以根据各个应用的性能要求进行调整。

DS3994采用推挽驱动架构,同时还支持全桥和半桥驱动方案。详细信息请与厂商联系。

应用

  • LCD PC监视器
  • LCD TV
