DS3984

4通道冷阴极荧光灯控制器

更多 showmore-icon

查看： 产品详情
arrow-icon

不是您想寻找的产品？

file 查看数据手册 (Rev.1)

PDF

11月 2, 2007 ellipse 中文

DS3984: 4通道冷阴极荧光灯控制器 Data Sheet (Rev.1)

(产品技术资料帮助）
打开PDF文件 external-link 974.00K
Documentation 查看所有文档
特性
  • 用于LCD TV和PC监视器背光的高密度CCFL控制器
  • 可方便级联，以支持4个以上的灯
  • 外部元件最少
  • 模拟亮度控制
  • 逐通道灯控确保各灯亮度相同，并使灯的寿命最大化
  • 栅极驱动器错相，使直流电源浪涌电流减至最小
  • 逐通道灯故障监视，监视灯的开路、过流、启辉失败及过压故障
  • 精确(±5%)、独立的片上振荡器提供逆变器频率(40kHz至80kHz)和DPWM突发式调光频率(22.5Hz至440Hz)
  • 逆变器和DPWM频率可与外部信号源同步
  • < 10%至100%调光范围
  • 可编程软启动降低变压器音频噪声
  • 通过I²C兼容的串行接口和片上非易失(NV)存储器实现器件的用户化
  • 8字节NV用户存储器保存序列号和日期码
  • 4.5V至5.5V单电源工作
  • -40°C至+85°C温度范围
  • 32引脚TQFP (7mm x 7mm)封装或28引脚SO (300mil)封装
更多细节
show more Icon

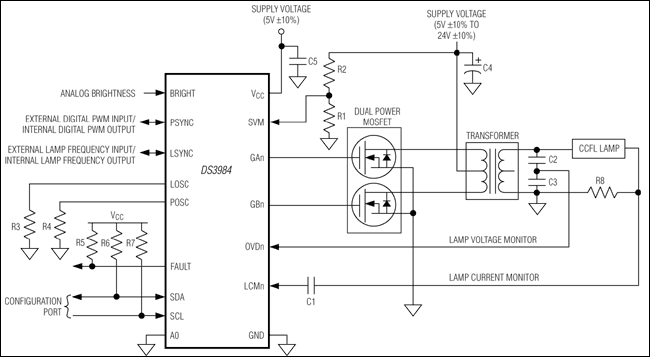

DS3984是一款4路冷阴极荧光灯(CCFL)控制器，用于为TV和PC监视器的液晶显示器(LCD)提供背光。DS3984支持1至4个灯的配置，多个DS3984控制器可级联支持4个以上的灯。

应用

  • LCD PC监视器
  • LCD TV
