概览

优势和特点

  • 将1-Wire通信协议转换为I2C主机I/O
    • 通过单触点1-Wire接口操作I2C从机外设
  • 延长使用1-Wire协议的I2C通信距离
    • 网络配置正确时,标准速度下的典型长度为100米
  • 灵活的1-Wire从机和I2C主机工作模式
    • 支持15kbps和77kbps 1-Wire协议,提供I2C数据包处理
    • 工厂编程、唯一的64位1-Wire ROM ID,为终端设备提供不可改变的序列号
    • 标准100kHz和400kHz I2C通信速率
    • 自动支持I2C时钟展宽
  • 低功耗
    • 休眠模式下耗流仅为0.3μA(典型值)
    • 工作电流仅为2.6mA(典型值)
    • 独立的休眠和唤醒引脚,提高灵活性
    • 由唤醒引脚远端控制电源
    • 由休眠引脚或1-Wire器件命令控制休眠模式
  • 容易集成
    • 3.3V(标称值)电源,小尺寸、4mm x 4mm x 0.75mm TQFN封装,-40°C至+85°C工作温度范围
    • 提供评估硬件和软件

产品详情

DS28E17为1-Wire从机至I2C主机桥接器件,直接连接至I2C从机,支持标准(最高100kHz)或高速(最大400kHz)工作。数据通过1-Wire®协议串行传输,仅需单根数据线和接地回路连接。每片DS28E17保证具有唯一的64位ROM识别码,作为1-Wire网络中的节点地址。多片DS28E17器件能够与1-Wire网络中的其他器件共存,可独立访问,不影响其它器件。DS28E17允许在1-Wire环境中使用复杂的I2C器件,例如显示屏控制器、ADC、DAC、I2C传感器等。每片自定时DS28E17为单个I2C接口提供1-Wire访问。

应用

  • 配件识别与控制
  • ADC/DAC
  • 显示屏控制器
  • I2C传感器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

Software Development

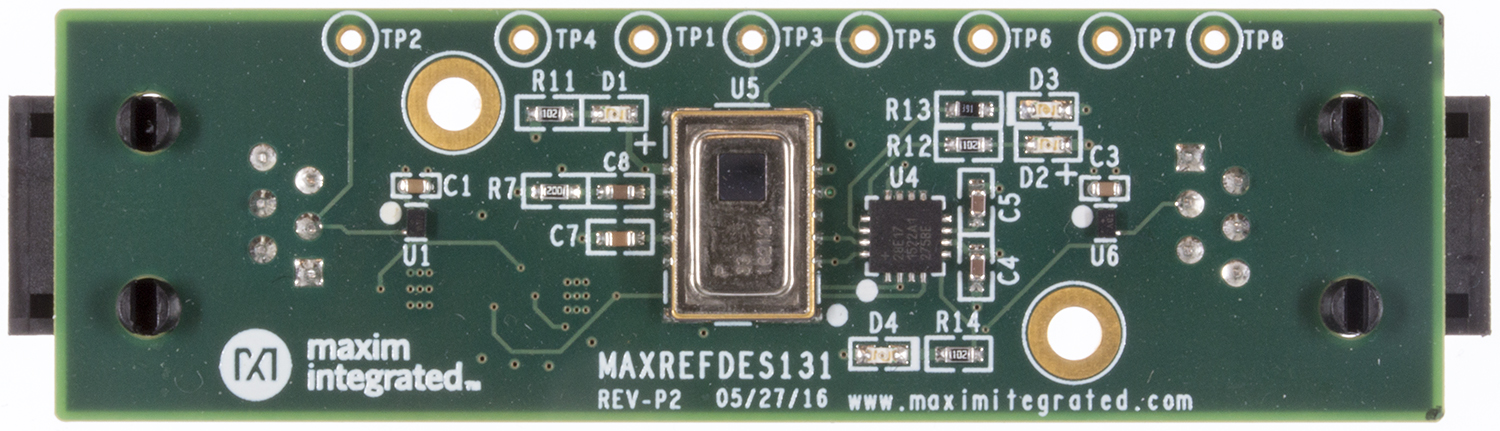

参考电路 (1)
