MAX4717

4.5Ω/20Ω、300MHz带宽、双路SPDT模拟开关,UCSP封装

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 符合USB 1.1标准的信号开关
  • 2ns (最大)偏差
  • -3dB带宽:>300MHz
  • 导通电容低于15pF
  • +1.8V至+5.5V单电源供电
  • 4.5Ω RON (最大)开关(MAX4717/MAX4718)
    • RON匹配度为0.3Ω (最大) (+3.0V电源)
    • 平坦度为1.2Ω (最大) (+3.0V电源)
  • 20Ω RON (最大)开关(MAX4718)
    • RON匹配度为0.4Ω (最大) (+3.0V电源)
    • 平坦度为1.2Ω (最大) (+3.0V电源)
  • 可处理满摆幅信号
  • 高关断隔离:-55dB (10MHz)
  • 低串扰:-80dB (10MHz)
  • 低失真:0.03%
  • 兼容于+1.8V CMOS逻辑
  • +25°C时漏电流<0.5nA
更多细节
show more Icon

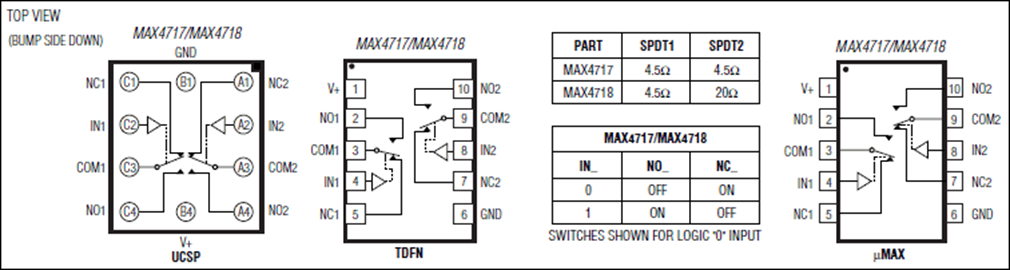

MAX4717/MAX4718为低电压、低导通电阻(RON)、双路单刀/双掷(SPDT)模拟开关,工作电压范围为+1.8V至+5.5V。这些器件专为USB 1.1及音频开关应用设计。

MAX4717为具有两路4.5Ω RON (最大)的SPDT开关,平坦度为1.2Ω、通道间匹配度为0.3Ω。MAX4718具有一路4.5Ω RON (最大) SPDT开关和一路20Ω RON (最大) SPDT开关。20Ω开关确保匹配度为0.4Ω、平坦度为1.2Ω。这些开关提供接通前先断开(1ns)特性,+2.7V供电时,tON小于80ns、tOFF小于40ns。+2.7V至+3.6V供电时,数字逻辑输入兼容于+1.8V逻辑。

这些开关提供晶片级封装(UCSP™),大大降低了对PCB面积的要求。芯片仅占2.0mm x 1.50mm的面积,同时具有一个4 x 3的焊求阵列,焊求倾斜0.5mm。另外,这些开关也提供10引脚µMAX®封装。

应用

  • 音频/视频信号切换
  • 电池供电设备
  • 蜂窝电话
  • 耳机开关
  • 低电压数据采集系统
  • PDA
  • 采样保持电路
  • USB 1.1信号切换电路
