DS2786: 基于OCV的独立式电量计 Data Sheet (Rev. 5)10/30/2007
概览
优势和特点
- 库仑计与开路电池电压(OCV)模型组合计算相对电量
- 即使在第一个周期也能进行准确的电池低状态报警(无需学习周期)
- 12位电池电压测量：
- ±10mV精度
- 0V至5V输入电压时，LSB为1.22mV
- 11位双向电流测量：
- ±51.2mV动态范围时，LSB为25µV
- ±3.4A (RSNS = 15mΩ)动态范围时，LSB为1.67mA
- 电流累积测量分辨率：
- 范围±204.8mVh
- 范围±13.65Ah (RSNS = 15mΩ)
- 内部温度测量：
- LSB为0.125°C，精度为±3°C
- 两个11位aux输入电压测量
- 精度为±8 LSB，比例电流测量输入可消除电源精度问题
- VOUT引脚驱动电阻分压器，可降低功耗
- 2线接口
- 低功耗：
- 工作电流：典型值50µA，最大值80µA
- 休眠电流：典型值1µA，最大值3µA
产品详情
DS2786G-C2根据电池闲置期间的开路电压来估算可充电锂离子和锂离子聚合物电池的可用电量。通过储存在IC中的查找表，开路电压(OCV)可用于确定电池的相对电量。这种能力可以在电池包插入后立即得到准确的电量信息。高速率放电时无法使用OCV测量，因此DS2786G-C2使用库仑计作为估算相对电量的第二种方法。
剩余电量以百分比的形式给出，另外还有电池电压、电流和温度信息。电量计算所需的电池特性和应用参数存储在片上EEPROM中。

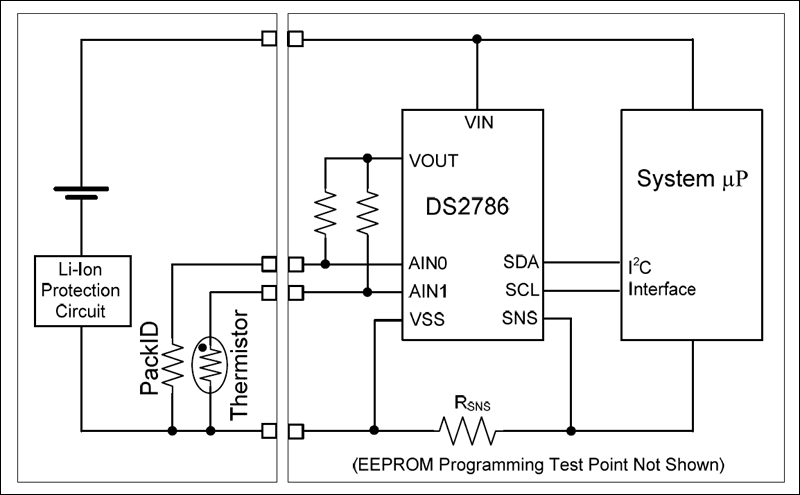

DS2786G-C2设计用于便携式设备的主机侧，但也可安装在电池包内。测量和电量估算数据可通过I²C接口进行访问。片上传感器可提供温度数据。在两个辅助输入端可通过比例测量法提供电池包识别电阻和热敏电阻的阻抗测量。
应用
- 3G多媒体无线手机
- 数字音频(MP3)播放器
- 数码相机
