DS2741

电流监测器和累加器，内置检流电阻

高边电流检测能够检测下游电路的失效，并可消除地线干扰

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完整的低成本、集成电流检测和累加方案，具有串行数字输出端口
  • 内置38mΩ检流电阻
  • 电流测量
    • 提供带符号位的10位双向测量
    • ±2.5A动态范围
    • +25°C时误差为1%
    • 整个温度范围内误差为2%
  • 电流累加
    • 0.247mAhr LSB
    • ±8.1Ahrs满量程范围
  • 标准的I²C接口，提供由工厂设置的从地址
  • 2.5V至4.5V单电源供电
  • 低功耗：
    • 工作电流为60µA (典型)
    • 休眠模式下电流仅为1µA (典型)
  • -20°C至+70°C工作温度范围
  • 14引脚TDFN封装(3mm x 3mm x 0.8mm)

DS2741电流监测/累加器提供完备的电流检测、测量和累加功能，专为对成本要求苛刻的电池供电系统而设计，采用微小的3mm x 3mm TDFN封装。因此，DS2741成为电池充电器控制和剩余电量估算的关键器件。

主系统可通过I²C接口访问DS2741的电流测量和累加寄存器。7位从地址由工厂编程，允许主机系统独立寻址最多128个器件。

应用

  • 电池监测器/充电器
  • 蜂窝电话
  • PDA
DS2741
电流监测器和累加器，内置检流电阻

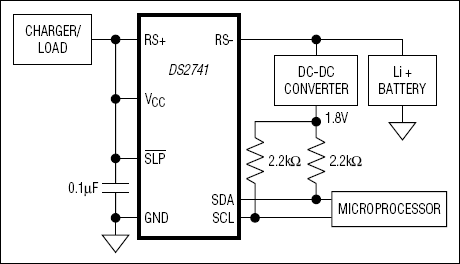

DS2741：典型工作电路
