DS26518

8端口T1/E1/J1收发器

更多 showmore-icon

新一代SCT,具有业内最多的端口数

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 8路完整的T1、E1或J1远程/短程收发器(LIU和成帧器)
  • 每路收发器可独立设置为T1、E1或J1
  • 提供完备的内部阻抗匹配,无需外部电阻
  • 可由内部选择发送端与接收端匹配网络,用于100Ω T1双绞线、110Ω J1双绞线、120Ω E1双绞线和75Ω E1同轴电缆
  • 无缝切换
  • 可以为发送或接收通道选择抖动衰减器,该抖动衰减器符合ETS CTR 12/13、ITU-T G.736、G.742、G.823和AT&T Pub 62411规范
  • 外部主时钟可以为T1/J1或E1操作提供2.048MHz或1.544MHz倍频。该时钟由内部自适应选择,以适合主机模式的T1或E1配置
  • 接收信号电平指示,指示范围为:T1模式下-2.5dB至-36dB;E1模式下-2.5dB至-44dB,步长大约为2.5dB
  • 发送开路与短路检测
  • LIU LOS符合G.775、ETS 300 233和T1.231标准
  • 发送同步
  • 通过系统接口或微处理器端口实现灵活的信号提取与插入
  • 报警检测与触发
  • D4、SLC-96与ESF T1成帧格式
  • 支持J1
  • E1 G.704与CRC-4帧复用
  • T1至E1转换
更多细节
show more Icon

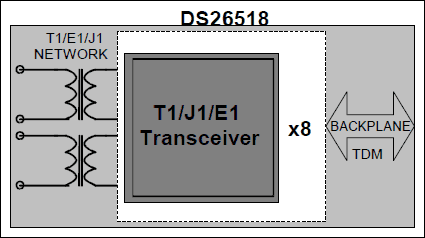

DS26518是8路成帧器与线路接口单元(LIU),用于T1、E1与J1系统。每个通道均可独立配置,支持远程通信和短程通信。DS26518单芯片收发器(SCT)与4端口DS26514的软件和引脚兼容。该器件同时与DS26528及其衍生产品软件上基本兼容。

应用

  • 信道备份
  • 信道服务单元(CSU)
  • 数据服务单元(DSU)
  • 复用器
  • 路由器
  • 开关
  • T1/E1测试设备
