3.3V、E1/T1/J1、短程、8通道线路接口单元

数据手册 (Rev. 4)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 8通道完备的E1、T1或J1短程线路接口单元
  • 独立选择E1、T1或J1工作模式
  • 内置由软件选择的发送、接收侧的端接
  • 晶体无抖动衰减
  • 可选择单极性摆幅和双极性摆幅模式，以及AMI或HDB3/B8ZS线路编解码
  • AIS检测与发生器
  • 数字/模拟信号丢失检测，符合T1.231、G.775和ETSI 300 233标准
  • T1/J1或E1模式的外部主时钟可以是2.048MHz或1.544MHz的倍频；该时钟由内部自适应调整，用于T1或E1模式。
  • 内置的BERT检测器，用于诊断功能
  • 8位并行接口支持Intel、Motorola模式或4线串口
  • 硬件模式接口支持
  • 发送短路保护
  • G.772非介入监视
  • 符合最新T1/E1标准—ANSI T1.102、AT&T Pub 62411、T1.231、T1.403、ITU G.703、G.742、G.775、G.823、ETSI 300 166和ETSI 300 233
  • 单电源3.3V供电，具有5V I/O容限
  • 符合IEEE 1149.1的JTAG边界扫描
  • 采用144引脚的eLQFP封装
DS26303
3.3V、E1/T1/J1、短程、8通道线路接口单元

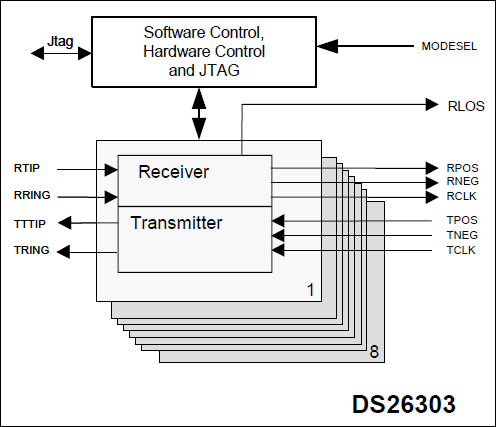

DS26303：功能框图
