概览

优势和特点

  • 隔离高端和低端输出
  • 工作电压
    高端或低端相对于输入:±350 VPEAK
    高端/低端差分:350 VPEAK
  • 峰值输出电流:4 A
  • 高工作频率:1 MHz(最大值)
  • 高共模瞬变抗扰度:>25 kV/µs
  • 工作温度最高可达105°C
  • 16引脚窄体SOIC封装
  • 安全和法规认证(申请中)
    UL认证
    UL 1577 1000 V均方根值输入至输出耐受电压

产品详情

AduM7234是一款隔离式半桥栅极驱动器,采用ADI公司iCoupler®技术,提供独立且隔离的高端和低端输出。这款隔离器件将高速CMOS与单芯片变压器技术融为一体,具有优于光耦合器解决方案的出色性能特征。这款iCoupler栅极驱动器件不用LED和光电二极管,因而能够提供光耦合器所无法提供的精密定时特性。此外,它也不存在与光耦合器LED相关的可靠性和性能稳定性问题。

与采用高压电平转换方法的栅极驱动器相比,ADuM7234的输入与各输出之间具有真电流隔离优势。相对于输入,各路输出的工作电压最高可达±350 VPEAK,因而支持低端切换至负电压。高端与低端之间的差分电压最高可达350 VPEAK

因此,ADuM7234可以在很宽的正或负切换电压范围内,可靠地控制IGBT/MOSFET配置的开关特性。

应用
--隔离式IGBT/MOSFET栅极驱动器
--等离子显示器
--工业逆变器
--开关电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

参考资料

  • 查看全部 (17)
  • 数据手册 (1)
  • 应用笔记 (7)
  • 安全和法规认证 (1)
  • 产品选型手册 (1)

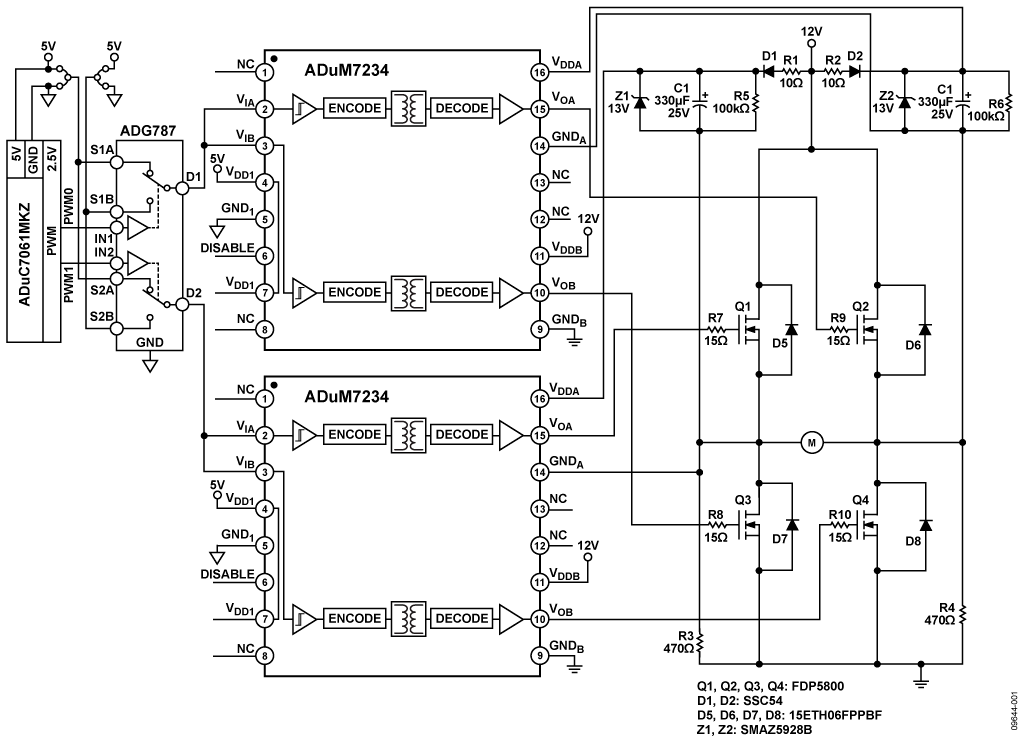

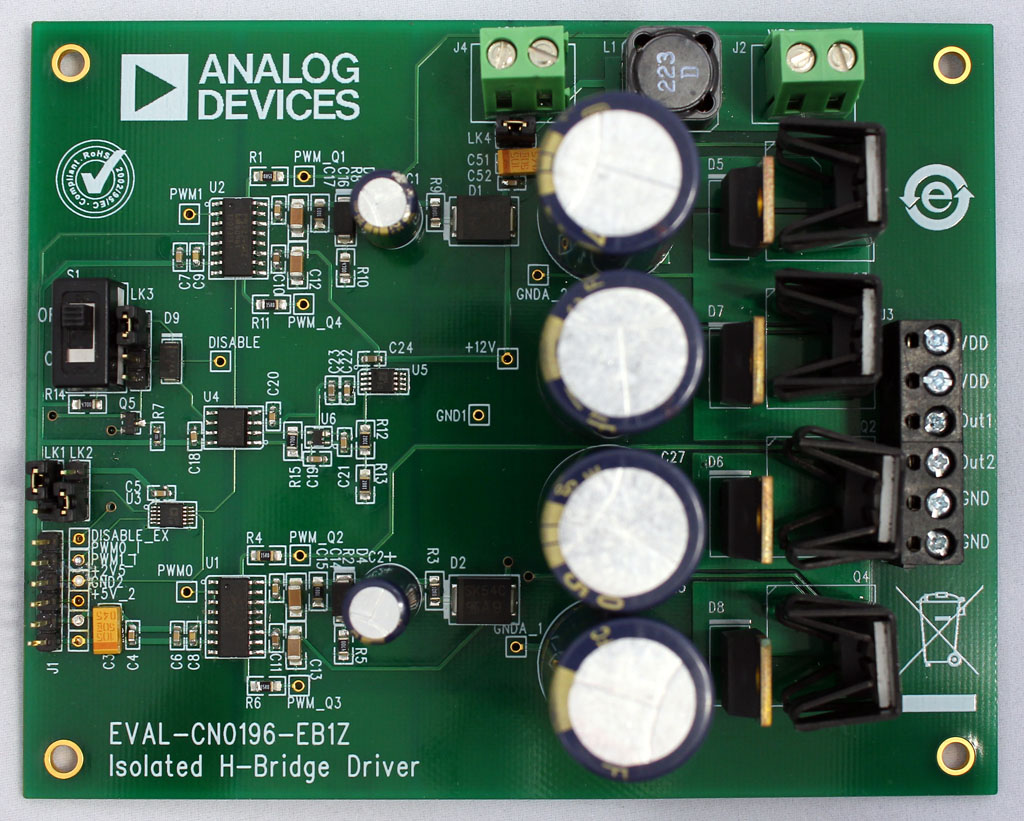

  • 参考电路 (1)
  • 技术文章 (3)
  • 视频 (2)
  • 在线研讨会 (1)
  • 应用笔记

    参考电路 (1)
