概览
优势和特点
- 支持最高17 MHz的SPI时钟速度
- 4个高速、低传播延迟、SPI信号隔离通道
- 最多支持4个从器件
- 20引脚SOIC_IC封装，爬电距离为8.3 mm
- 工作温度高达：125°C
- 高共模瞬变抗扰度：>25 kV/μs
- 安全和法规认证
- UL认证符合UL 1577标准
- 1分钟5000 V rms，SOIC长封装
- CSA元件验收通知5A
- VDE合格证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 849 V峰值
- UL认证符合UL 1577标准
产品详情

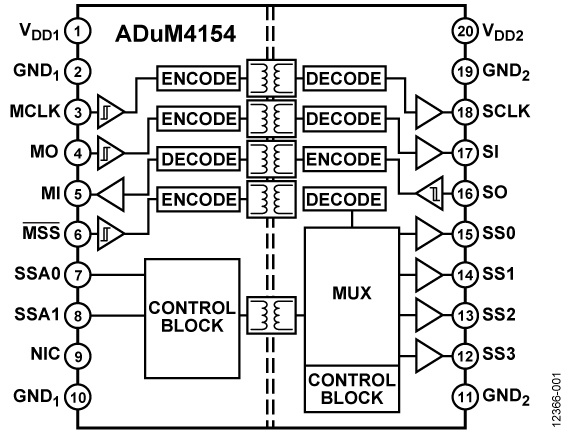

ADuM4154是一款5kV rms、7通道SPIsolator™数字隔离器，针对串行外设接口(SPI)进行了优化，并最多可以支持4个从器件。 (提供3.75kV rms型号)。这款器件基于ADI公司的iCoupler®芯片级变压器技术，在CLK、MO/SI、MI/SO和SS SPI总线信号中具有低传播延迟和低抖动特性，可支持最高17 MHz的SPI时钟速率。
ADuM4154隔离器还提供从机选择多路复用系统，一个隔离器最多可以支持4个从机器件。 当选中目标从机时，从机选择信号以低传播延迟传播到所需输出，可实现严格的时序控制。 隔离式SSx通过250 kbps低速、2通道地址总线寻址，更换目标从机器件只需2.5 μs。
应用
- 工业可编程逻辑控制器(PLC)
- 传感器隔离
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

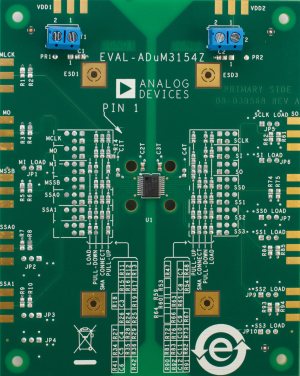

评估套件 (1)
参考资料
工具及仿真模型
IBIS模型
IBS
ADuM3154/ADuM4154 IBIS Model
108.63 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADUM4154ARIZ | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Increased Creepage) | |
| ADUM4154ARIZ-RL | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Increased Creepage) | |
| ADUM4154BRIZ | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Increased Creepage) | |
| ADUM4154BRIZ-RL | 材料声明 | 质量和可靠性 | 20-Lead SOIC (Increased Creepage) | |
| Wafer Fabrication Data |
