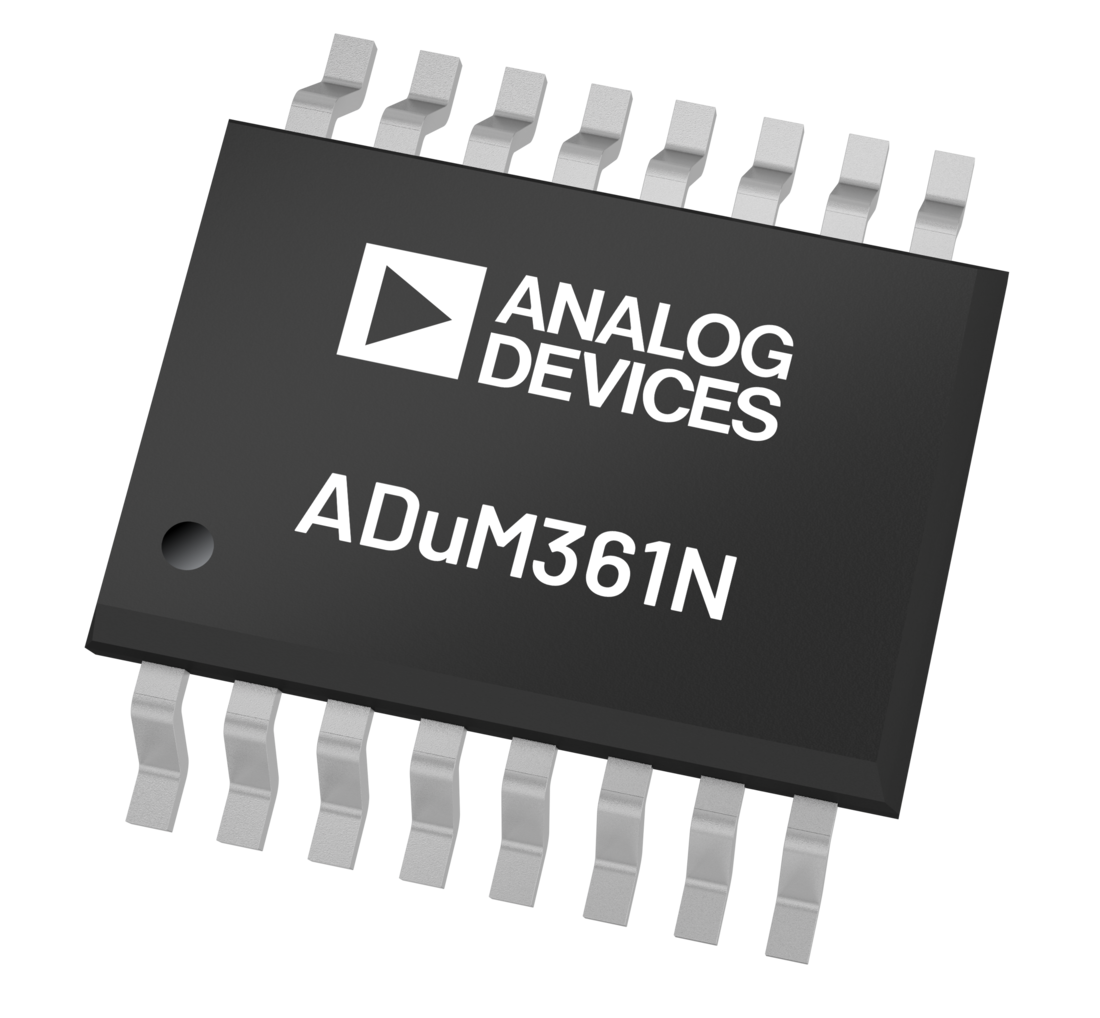

ADuM361N

推荐用于新设计

3.0kV rms六通道数字隔离器

数据手册 (Rev. E) 产品选型表

产品模型: 4

Viewing:

概述

高共模瞬变抗扰度：180kV/μs（典型值）
对辐射和传导噪声的高抗干扰能力
低传播延迟
- 5V工作电压下典型值：6.2ns（最大值：10ns）
低动态功耗，1Mbps时< 1.65mA/通道
2.25V至5.5V电平转换
5V工作电压下最大保证数据速率为150Mbps
高工作温度：125℃

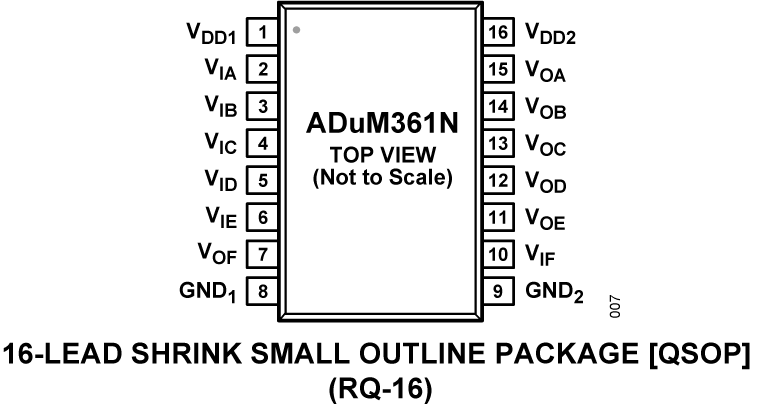

符合RoHS标准的16引脚QSOP封装
安全和法规认证
- UL 1577
  - V_ISO = 3000 V_RMS，持续1分钟

DIN EN IEC 60747-17
- V_IORM = 636 V_PEAK
IEC/EN/CSA 62368-1
IEC/CSA 60601-1
IEC/CSA 61010-1
CQC GB 4943.1 （申请中）

±8kV IEC 61000-4-2 ESD隔离栅保护
输入/输出引脚上提供±8kV HBM ESD保护
故障安全高(N1)或低(N0)选项
通过AEC-Q100汽车应用认证

ADuM360N/ADuM361N/ADuM362N/ADuM363N是采用ADI公司iCoupler^®技术的六通道数字隔离器。这些隔离器件将高速、互补金属氧化物半导体(CMOS)与背靠背单芯片空芯变压器技术融为一体，提供出色的性能特征，在5Mbps时可满足CISPR 32/EN 55032 B类限制。这些器件的最大传输延迟为10ns，在5V下脉冲宽度失真小于3ns。具有严格的3.0ns（最大值）通道匹配。

ADuM360N/ADuM361N/ADuM362N/ADuM363N数据通道属于独立式通道，提供多种配置选择，可承受3kV rms的电压额定值（请参见数据手册中的图28）。这些器件均采用2.25V至5.5V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。

它们提供两种不同的故障安全选项，输入电源未用时，输出转换到预定状态。

应用

串行外设接口(SPI)数据转换器隔离
具有灵活数据速率(CAN FD)工业现场总线隔离的RS-485和控制器局域网
PWM控制器信号隔离
通用多通道隔离

产品模型: 4

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADUM361N0BRQZ	16-Lead QSOP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
ADUM361N0BRQZ-RL7	16-Lead QSOP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
ADUM361N1BRQZ	16-Lead QSOP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys
ADUM361N1BRQZ-RL7	16-Lead QSOP	Material Declaration Reliability Report 资料包	Ultra Librarian SamacSys

硬件生态系统

部分模型	产品周期	描述
开关稳压器和控制器 6
LT8606	推荐用于新设计	具有 2.5μA 静态电流的 42V、350mA 同步降压型稳压器
LT8306	推荐用于新设计	60V低I_Q无光耦隔离型反激式控制器
LT3999	量产	具有占空比控制功能的低噪声、1A、1MHz 推挽式 DC/DC 驱动器
ADuM6028	推荐用于新设计	低辐射、5 kV 隔离式 DC-DC 转换器

LT8604/ LT8604C		高效42V/120mA同步降压
LT8618 LT8618-3.3 LT8618C		高效 65V/100mA 同步降压
线性稳压器 2
ADP7118	推荐用于新设计	20 V、200 mA、低噪声、CMOS LDO线性稳压器
ADP150	量产	超低噪声、150 mA CMOS线性调节器

工具及仿真模型

IBIS 模型 1

ADuM361N IBIS Model

评估套件

评估 3.0 kV 有效值 ADuM362N 6 通道数字隔离器

立即购买更多内容

特性和优点

ADuM36xN 数字隔离器系列的简化评估
支持评估采用 16 引线 QSOP 封装的其他 6 通道 iCoupler^® 数字隔离器
紧凑、易于配置，针对面包板/原型板上的快速评估进行了优化
可以安装测试点，来测量所有信号

产品详情

EVAL-ADuM36xNEBZ 评估板支持对 3.0 kV rms ADuM36xN 系列 iCoupler 数字隔离器进行简化、高效的评估。EVAL-ADuM36xNEBZ 评估板还允许通过未填充的 U1、U3 和 U4 检查多个其他 16 引脚 QSOP iCoupler 数字隔离器，这为用户提供了多个JEDEC 标准 16 引脚 QSOP 封装和适合评估受支持设备的布线。

EVAL-ADuM36xNEBZ 评估板的每个组件（U1 至 U4）之间都有 V 形凹槽，允许用户将 PCB 分成几部分，并在面包板或类似的原型板上检查他们选择的特定设备，以方便使用。

电源和输入/输出引脚可以直接连接到针头连接器或原型板上。

EVAL-ADuM36xNEBZ 评估板遵循印刷电路板 (PCB) 设计实践，包括隔离屏障两侧的接地平面。该板上不包含任何其他电磁干扰 (EMI) 或噪声缓解设计特性。

被测设备 (DUT) 的完整规格可在 Analog Devices, inc. 提供的 ADuM362N 数据手册中找到，使用 EVAL-ADuM36xNEBZ 评估板时必须参阅本用户指南。

资料

UG-2273: Evaluating the 3.0 kV rms ADuM362N 6-Channel Digital Isolator (Rev.PrB)
2024/11/4
