ADUM3221

隔离式4 A双通道门极驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 峰值输出电流:4 A
  • 精密时序特性
    • 隔离器和驱动器传播延迟:60 ns(最大值)
    • 通道间匹配:5 ns(最大值)
  • 工作结温最高可达:125°C
  • 3.3 V至5 V输入逻辑
  • 7.6 V至18 V输出驱动
  • 欠压闭锁(UVLO):7.0 V VDD2
  • 汽车应用版本已通过AEC-Q100认证
  • 欲了解更多特性,请参考数据手册
ADuM3221-EP支持防务和航空航天应用(AQEC标准)
  • 下载ADuM3221-EP数据手册
  • 军用温度范围:-55°C至+125°C
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
更多细节
show more Icon

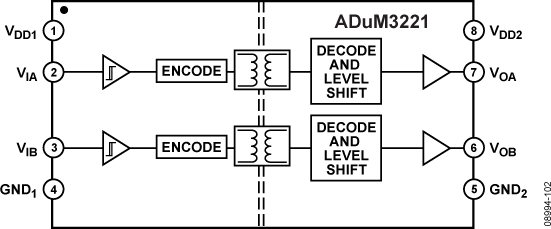

ADuM3220/ADuM3221是采用ADI公司iCoupler®技术的4 A隔离式双通道栅极驱动器。这些隔离器件将高速CMOS与单芯片变压器技术融为一体,具有优于脉冲变压器和栅极驱动器组合等替代器件的出色性能特征。

ADuM3220/ADuM3221提供两个独立隔离通道中的数字隔离。它们具有60 ns的最大传播延迟和5 ns的通道间匹配。与采用高压电平转换方法的栅极驱动器相比,ADuM3220/ADuM3221的输入与各输出之间具有真电气隔离优势,能够跨越隔离栅实现电压转换。ADuM3220拥有直通保护逻辑,能够防止两路输出同时开启,而ADuM3221允许两路输出同时开启。两者均可提供默认低电平输出特性,这对栅极驱动应用来说是必不可少的。

ADuM3220/ADuM3221工作时的输入电源电压范围在3.0 V到5.5 V之间,可与较低电压系统兼容。ADuM3220A/ADuM3221A输出端的工作电源电压为4.5 V到18 V。ADuM3220B/ADuM3221B输出端的工作电源电压为7.6 V到18 V。

ADuM3220/ADuM3221的额定结温范围为-40°C至+125°C。

应用

  • 隔离式同步DC/DC转换器
  • MOSFET/IGBT栅极驱动器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

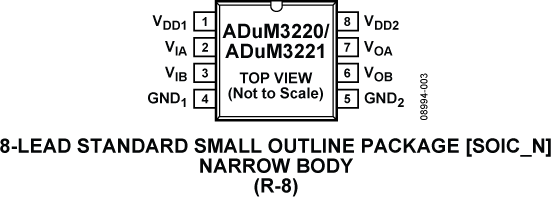

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADUM3221ARZ
  • HTML
  • HTML
ADUM3221ARZ-RL7
  • HTML
  • HTML
ADUM3221BRZ
  • HTML
  • HTML
ADUM3221BRZ-RL7
  • HTML
  • HTML
ADUM3221TRZ-EP
  • HTML
  • HTML
ADUM3221TRZ-EP-RL7
  • HTML
  • HTML
ADUM3221WARZ
  • HTML
  • HTML
ADUM3221WARZ-RL7
  • HTML
  • HTML
ADUM3221WBRZ
  • HTML
  • HTML
ADUM3221WBRZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 13, 2024

- 23_0069

Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products

ADUM3221ARZ

量产

ADUM3221ARZ-RL7

量产

ADUM3221BRZ

量产

ADUM3221BRZ-RL7

量产

ADUM3221TRZ-EP

量产

ADUM3221TRZ-EP-RL7

量产

ADUM3221WARZ

量产

ADUM3221WARZ-RL7

量产

ADUM3221WBRZ

量产

ADUM3221WBRZ-RL7

量产

9月 22, 2015

- 15_0135

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

ADUM3221ARZ

量产

ADUM3221ARZ-RL7

量产

ADUM3221BRZ

量产

ADUM3221BRZ-RL7

量产

2月 27, 2012

- 11_0066

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

ADUM3221ARZ

量产

ADUM3221ARZ-RL7

量产

ADUM3221BRZ

量产

ADUM3221BRZ-RL7

量产

12月 15, 2015

- 15_0135

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 13, 2024

- 23_0069

arrow down

Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products

ADUM3221ARZ

量产

ADUM3221ARZ-RL7

量产

ADUM3221BRZ

量产

ADUM3221BRZ-RL7

量产

ADUM3221TRZ-EP

量产

ADUM3221TRZ-EP-RL7

量产

ADUM3221WARZ

量产

ADUM3221WARZ-RL7

量产

ADUM3221WBRZ

量产

ADUM3221WBRZ-RL7

量产

9月 22, 2015

- 15_0135

arrow down

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

ADUM3221ARZ

量产

ADUM3221ARZ-RL7

量产

ADUM3221BRZ

量产

ADUM3221BRZ-RL7

量产

2月 27, 2012

- 11_0066

arrow down

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

ADUM3221ARZ

量产

ADUM3221ARZ-RL7

量产

ADUM3221BRZ

量产

ADUM3221BRZ-RL7

量产

12月 15, 2015

- 15_0135

arrow down

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADUM3220

EVAL-ADUM3221:ADuM3220/ADuM3221评估板

zoom

EVAL-ADUM3220

EVAL-ADUM3221:ADuM3220/ADuM3221评估板

EVAL-ADUM3221:ADuM3220/ADuM3221评估板

产品详情

EVAL-ADuM3221EBZ支持隔离式栅极驱动器ADuM3220/ADuM3221。它兼容采用TO-263或TO-252封装的IGBT/MOSFET。该评估板非常适合通过不同的功率器件来评估ADuM322x系列。它搭配安装了ADuM3221A。


EVAL-ADuM3221EBZ支持隔离式栅极驱动器ADuM3220/ADuM3221。它兼容采用TO-263或TO-252封装的IGBT/MOSFET。该评估板适合用来评估ADuM322x。EVAL-ADuM3221EBZ支持隔离式栅极驱动器ADuM3220/ADuM3221。它兼容采用TO-263或TO-252封装的IGBT/MOSFET。该评估板适合用来评估ADuM322x。EVAL-ADuM3221EBZ支持隔离式栅极驱动器ADuM3220/ADuM3221。它兼容采用TO-263或TO-252封装的IGBT/MOSFET。该评估板适合用来评估ADuM322x。EVAL-ADuM3221EBZ支持隔离式栅极驱动器ADuM3220/ADuM3221。它兼容采用TO-263或TO-252封装的IGBT/MOSFET。该评估板适合用来评估ADuM322x
