特性
- 峰值输出电流:4 A
- 精密时序特性
- 隔离器和驱动器传播延迟:60 ns(最大值)
- 通道间匹配:5 ns(最大值)
- 工作结温最高可达:125°C
- 3.3 V至5 V输入逻辑
- 7.6 V至18 V输出驱动
- 欠压闭锁(UVLO):7.0 V VDD2
- 150°C以上时提供热关断保护
- 默认低电平输出
- 高工作频率:DC至1 MHz
- CMOS 输入逻辑电平
- 高共模瞬变抗扰度:25 kV/μs
- 汽车应用版本已通过AEC-Q100认证
- 欲了解更多特性,请参考数据手册
ADuM3220/ADuM3221是采用ADI公司iCoupler®技术的4 A隔离式双通道栅极驱动器。这些隔离器件将高速CMOS与单芯片变压器技术融为一体,具有优于脉冲变压器和栅极驱动器组合等替代器件的出色性能特征。
ADuM3220/ADuM3221提供两个独立隔离通道中的数字隔离。它们具有60 ns的最大传播延迟和5 ns的通道间匹配。与采用高压电平转换方法的栅极驱动器相比,ADuM3220/ADuM3221的输入与各输出之间具有真电气隔离优势,能够跨越隔离栅实现电压转换。ADuM3220拥有直通保护逻辑,能够防止两路输出同时开启,而ADuM3221允许两路输出同时开启。两者均可提供默认低电平输出特性,这对栅极驱动应用来说是必不可少的。
ADuM3220/ADuM3221工作时的输入电源电压范围在3.0 V到5.5 V之间,可与较低电压系统兼容。ADuM3220A/ADuM3221A输出端的工作电源电压为4.5 V到18 V。ADuM3220B/ADuM3221B输出端的工作电源电压为7.6 V到18 V。
ADuM3220/ADuM3221的额定结温范围为-40°C至+125°C。
应用
- 隔离式同步DC/DC转换器
- MOSFET/IGBT门极驱动器
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADUM3220
文档
筛查
1 应用
应用笔记
21
308 kB
HTML
HTML
HTML
HTML
HTML
HTML
技术文章
11
URL
HTML
HTML
HTML
HTML
HTML
信息
2
URL
URL
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 1
应用笔记 7
技术文章 8
信息 1
产品选型指南 2
视频
2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADUM3220ARZ | 8-Lead SOIC |
|
|
ADUM3220ARZ-RL7 | 8-Lead SOIC |
|
|
ADUM3220BRZ | 8-Lead SOIC |
|
|
ADUM3220BRZ-RL7 | 8-Lead SOIC |
|
|
ADUM3220WARZ | 8-Lead SOIC |
|
|
ADUM3220WARZ-RL7 | 8-Lead SOIC |
|
|
ADUM3220WBRZ | 8-Lead SOIC |
|
|
ADUM3220WBRZ-RL7 | 8-Lead SOIC |
|
- ADUM3220ARZ
- 引脚/封装图-中文版
- 8-Lead SOIC
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3220ARZ-RL7
- 引脚/封装图-中文版
- 8-Lead SOIC
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3220BRZ
- 引脚/封装图-中文版
- 8-Lead SOIC
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3220BRZ-RL7
- 引脚/封装图-中文版
- 8-Lead SOIC
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3220WARZ
- 引脚/封装图-中文版
- 8-Lead SOIC
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3220WARZ-RL7
- 引脚/封装图-中文版
- 8-Lead SOIC
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3220WBRZ
- 引脚/封装图-中文版
- 8-Lead SOIC
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3220WBRZ-RL7
- 引脚/封装图-中文版
- 8-Lead SOIC
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
3月 13, 2024
- 23_0069
Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products
ADUM3220ARZ
量产
ADUM3220ARZ-RL7
量产
ADUM3220BRZ
量产
ADUM3220BRZ-RL7
量产
ADUM3220WARZ
量产
ADUM3220WARZ-RL7
量产
ADUM3220WBRZ
量产
ADUM3220WBRZ-RL7
量产
9月 22, 2015
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM3220ARZ
量产
ADUM3220ARZ-RL7
量产
ADUM3220BRZ
量产
ADUM3220BRZ-RL7
量产
2月 27, 2012
- 11_0066
Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
ADUM3220ARZ
量产
ADUM3220ARZ-RL7
量产
ADUM3220BRZ
量产
ADUM3220BRZ-RL7
量产
12月 15, 2015
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM3220WARZ
量产
ADUM3220WARZ-RL7
量产
ADUM3220WBRZ
量产
ADUM3220WBRZ-RL7
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 13, 2024
- 23_0069
Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products
ADUM3220ARZ
量产
ADUM3220ARZ-RL7
量产
ADUM3220BRZ
量产
ADUM3220BRZ-RL7
量产
ADUM3220WARZ
量产
ADUM3220WARZ-RL7
量产
ADUM3220WBRZ
量产
ADUM3220WBRZ-RL7
量产
9月 22, 2015
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM3220ARZ
量产
ADUM3220ARZ-RL7
量产
ADUM3220BRZ
量产
ADUM3220BRZ-RL7
量产
2月 27, 2012
- 11_0066
Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
ADUM3220ARZ
量产
ADUM3220ARZ-RL7
量产
ADUM3220BRZ
量产
ADUM3220BRZ-RL7
量产
12月 15, 2015
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM3220WARZ
量产
ADUM3220WARZ-RL7
量产
ADUM3220WBRZ
量产
ADUM3220WBRZ-RL7
量产
软件和型号相关生态系统
评估套件 1
EVAL-ADUM3220
EVAL-ADUM3221:ADuM3220/ADuM3221评估板
产品详情

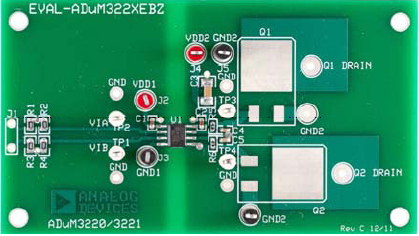

EVAL-ADuM3221EBZ支持隔离式栅极驱动器ADuM3220/ADuM3221。它兼容采用TO-263或TO-252封装的IGBT/MOSFET。该评估板非常适合通过不同的功率器件来评估ADuM322x系列。它搭配安装了ADuM3221A。
