概览
优势和特点
- ARM Cortex M4内核集成浮点运算单元，可支持高级编程模型和复杂算法，速度等级达100 MHz至240 MHz。
- 双通道16位SAR ADC，无失码，13+ ENOB，转换速率达380ns，适应于高精度闭环控制应用。
- 提供128至384KB SRAM以及256KB至2MB闪存选项，可满足众多编程和数据存储器需求。
- 高级PWM和定时器功能，可有效提升光伏逆变器和电机驱动性能。
- 2个CAN接口、3个UART、2个SPI、2个SPORT、8个32位定时器、2个双线接口和4个正交编码器接口。
- SINC滤波器，可无缝连接AD74xx隔离式转换器。
- 谐波分析引擎，可兼容并网连接。
- 4x14 120引脚LQFP封装，搭载40个GPIO引脚、24个ADC输入引脚和2个DAC输出引脚，专门针对光伏逆变器应用而优化。
- 最高支持105C的环境工作温度，适用于工业应用。
产品详情

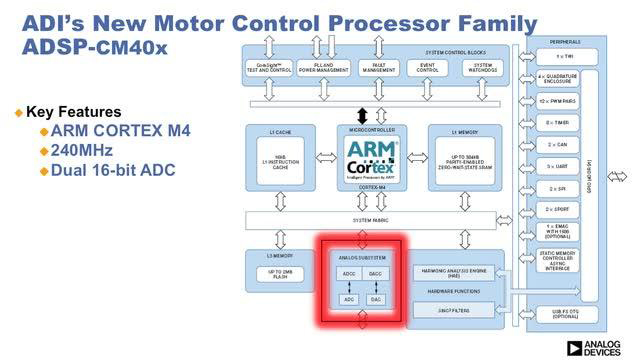

ADSP-CM403F混合信号控制处理器集成双通道精密16位ADC和一个ARM® Cortex-M4TM处理器内核，其浮点运算单元工作频率最高达240 MHz，集成最高384KB SRAM存储器、最高2MB闪存、多个加速器和齐全的外设，专门针对光伏(PV)逆变器控制、电机控制和其他嵌入式控制应用而优化。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-1407: ADSP-CM402F/ADSP-CM403F/ADSP-CM407F/ADSP-CM408F/ADSP-CM409F脉冲宽度调制器的交流电机控制应用 (Rev. 0)8/17/2016PDF249 K
-
EE-380: ADSP-CM40x Board Design Guidelines for Optimal ADC Performance12/14/2015PDF1M
-
EE-363: ADSP-CM40x Serial Flash Execute-in-Place Technology (Rev. 2)12/10/2015PDF979 kB
-
• EE-363: Code Example
ZIP -
AN-1267: 使用ADSP-CM408F ADC控制器的电机控制反馈采样时序 (Rev. A)1/23/2015PDF342 kB
-
AN-1265: 使用ADSP-CM402F/ADSP-CM403F/ADSP-CM407F/ADSP-CM408F SINC滤波器和AD7401A实现隔离式电机控制反馈 (Rev. A)1/16/2014PDF361 kB
-
EE-361: ADSP-CM40x Power Supply Transistor Selection Guidelines (Rev. 1)9/24/2013PDF149 kB
-
EE-359: ADSP-CM40x Boot Time Optimization and Device Initialization (Rev. 2)9/24/2013PDF84 kB
-
• EE-359: Associated Files
ZIP -
EE-365: Maximizing ADC Sampling Rate on ADSP-CM40x Mixed-Signal Control Processors (Rev. 1)9/22/2013PDF508 kB
-
• EE-365: Code example
ZIP
-
ADSP-CM403F EZ-KIT Lite评估系统手册（修订版1.0，2013年9月） (Rev. 1.0)9/22/2013PDF476 kB
-
ADSP-CM40x混合信号控制处理器，集成ARM Cortex-M4硬件参考（修订版2.0，2013年9月） (Rev. 0.3)9/24/2013PDF11731 kB
-
ADSP-CM402F/CM403F/CM407F/CM408F/CM409F Silicon Anomaly List (Rev. I)6/25/2015PDF178 K
-
ADI公司再生能源—太阳能光伏逆变器解决方案1/1/2017
-
基于ADSP-CM40x处理器新型配电自动化解决方案12/26/2016
-
ADSP-CM40x in Solar PV Inverters4/24/2015
-
ADSP-CM40x系列混合信号处理器10/21/2021 -
同步多轴系统产品11/28/2018 -
连接工业以太网的电机控制11/28/2018 -
ADSP-CM40x系列混合信号处理器11/28/2018
-
ADSP-CM403 HAE在太阳能应用中的谐波分析9/1/2018
-
增强电机控制编码器应用的通信可靠性和性能1/11/2018
-
Σ-Δ转换用于电机控制8/1/2015
-
智能集成：整合模拟元件和ARM微控制器内核，解决棘手的嵌入式系统问题3/1/2014
-
ADSP-CM403 Sinc—太阳能应用中的隔离测量9/1/2013
-
面向高效电机控制的无传感器矢量控制技术继续发展9/1/2013
-
交流电压电机驱动的数字隔离9/1/2013
