ADSP-CM402F

带11+ ENOB ADC、LQFP120的150MHz ARM Cortex-M4

中文数据手册

Rev. PrE

量产

顶部

概览

优势和特点
产品详情

优势和特点

ARM Cortex M4内核集成浮点运算单元，可支持高级编程模型和复杂算法，速度等级达100至150 MHz。
双通道16位SAR ADC，无失码，11+ ENOB，转换速率达380ns，适合高精度闭环控制应用。
提供128KB SRAM以及256KB至512KB闪存选项，可满足众多编程和数据存储器需求。
高级PWM和定时器功能，可有效提升光伏逆变器和电机驱动性能
2个CAN接口、3个UART、2个SPI、2个SPORT、8个32位定时器、2个双线接口和4个正交编码器接口。
SINC滤波器，可无缝连接AD74xx隔离式转换器。
谐波分析引擎，可兼容并网连接。
14x14 120引脚LQFP封装，搭载40个GPIO引脚、24个ADC输入引脚和2个DAC输出引脚，专门针对光伏逆变器应用而优化。
支持-40C至105C的环境工作温度，适用于工业应用。

产品详情

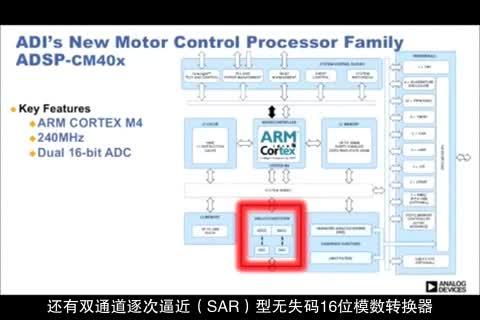

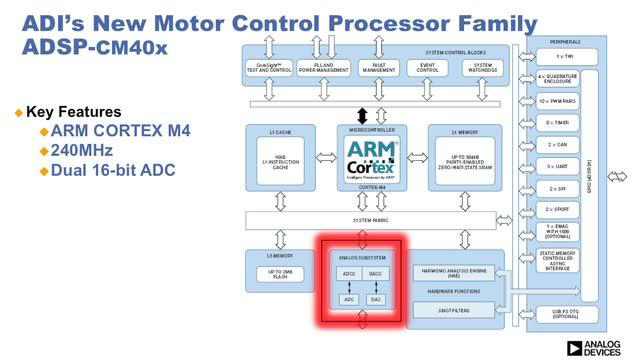

ADSP-CM402F混合信号控制处理器集成双通道精密16位ADC和一个ARM® Cortex-M4TM处理器内核，其浮点单元工作频率最高达150 MHz，集成最高128kB SRAM存储器、最高256kB闪存、多个加速器和外设，针对光伏(PV)逆变器控制、电机控制和其它嵌入式控制应用而优化。

产品分类

处理器和DSP
- CM4xx混合信号控制处理器

领域

工业自动化技术 (IAT)
- 运动控制

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (2)

EVAL-CM40X-EZBRD/EZLITE

ADSP-CM40x EZ-Board和EZ-Kit Lite评估硬件为评估ADSP-CM40x混合信号控制处理器系列提供低成本硬件解决方案。
EVAL-ADSP-CM419F-EZKIT

ADSP-CM419F EZ-Kit评估硬件基于ARM® Cortex®-M4处理器内核，浮点单元工作频率高达240 MHz，ARM® Cortex-M0TM处理器内核工作频率高达100 MHz。EZ-Kit附带所有必要的硬件让您能够启动和运行，并可立即评估。

EVAL-CM40X-EZBRD/EZLITE

查看此评估套件详细信息

ADSP-CM40x混合信号控制处理器系列 基于 ARM®Cortex®-M4 内核，设计用于电机控制和工业应用。ADSP-CM40x评估硬件 为评估ADI的 ADSP-CM40x 混合信号控制处理器系列提供低成本硬件解决方案，由 ADSP-CM403F 和 ADSP-CM408F EZ-Boards™、来自Segger的J-LINK LITE ARM调试探头和可选探测板组成。

ADSP-CM403F EZ-KIT Lite 和 ADSP-CM408F EZ-KIT Lite 包含即刻开始评估所需的全部硬件。

ADSP-CM403F EZ-Board™（用于评估 ADSP-CM402F和 ADSP-CM403F) 和 ADSP-CM408F EZ-Board™（用于评估 ADSP-CM407F 和 ADSP-CM408F）。
来自Segger 的 J-LINK LITE ARM 调试探头。

若客户已有调试探头，则 ADSP-CM403F EZ-Board 和 ADSP-CM408F EZ-Board 也可单独购买。

ADSP-CM40x板设计数据库 包含进行ADSP-CM40x EZ-Boards设计、布局、制造与装配所需的全部电气信息，并可通过本页的产品下载区下载。

提供两个扩展连接器，用于连接探测板，扩展系统评估能力：

模拟120引脚探测板 - 该板为120引脚扩展接口连接器提供任意模拟信号的探测点。
PWM 180引脚探测板 - 该板为180引脚扩展接口连接器提供任意PWM/数字信号的探测点。

探测板作为插入 ADSP-CM403F 或 < />< /> EZ-Board™ 评估系统的子板单独提供。提供另一个扩展连接器，连接Anybus®板和/或存储器/FPGA扩展器卡。

IAR Embedded Workbench 是一款完整的高性能C/C++编译器和调试器工具链，在单个易于使用的IDE中集成编译器、汇编器、链接器和调试器。开发时需要该产品，可从 IAR Systems直接购买。提供免费的评估版本供下载。

CM40x Enablement Software软件包提供C语言编程环境和应用编程接口(API)，能够与ADI的 ADSP-CM40x混合信号控制处理器系列产品轻松便捷地实现功能接口。 API对多种外设（控制寄存器、DMA引擎和中断控制器）的底层细节进行抽象，形成简单、易于使用的编程模型。该软件包以源代码形式提供，包含各种示例程序，缩短您的应用程序上市时间。该软件的当前与未来版本均以免费形式提供，并始终可点击此处下载。

J-Link LITE ARM的软件和文档包由 Segger 直接提供，需要输入探头背面的序列号才能激活使用。

对于需要使用以太网或USB外设的应用，则 MicriumuC/TCP-IP™和uC/USB Device™ ARM M系列解决方案支持ADZS-CM40x系列。这两款解决方案都需要用到uC/OS-III® RTOS，必须直接从 Micrium购买。

ADSP-CM40x混合信号控制处理器系列 基于 ARM®Cortex®-M4 内核，设计用于电机控制和工业应用。 ADSP-CM40x评估硬件ADSP-CM40x混合信号控制处理器系列基于 ARM®Cortex®-M4 内核，设计用于电机控制和工业应用。ADSP-CM40x评估硬件

优势和特点

ADSP-CM408F EZ-Board

ADSP-CM408F混合信号控制处理器
2 - 16位ADC，每个ADC 8通道输入
10/100以太网PHY
USB
2 – CAN接口ADI ADM3053
RS-485收发器ADI ADM2682E
RS-232收发器ADI ADM3252E
256K x 16位(4 Mb) SRAM
2 Mb内部四通道SPI闪存
40字符TWI显示
扩展接口

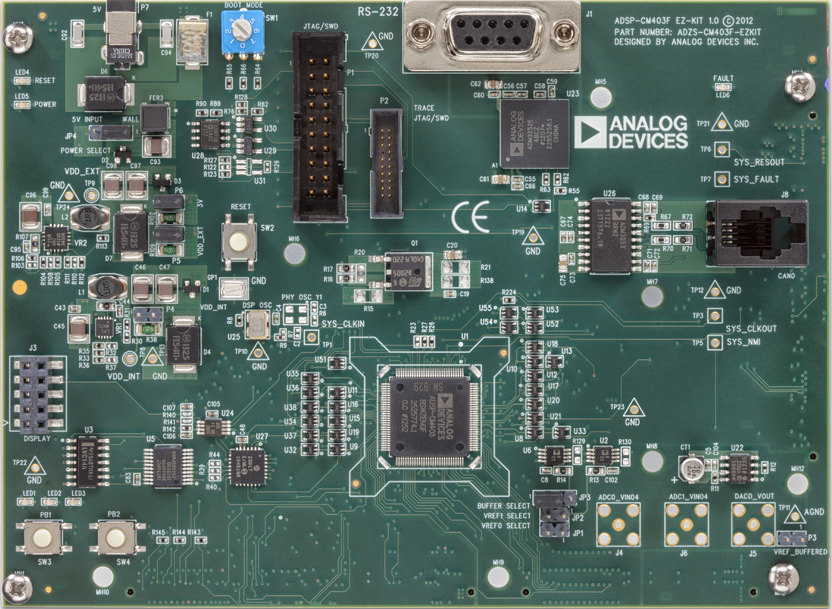

ADSP-CM403F EZ-Board

ADSP-CM403F混合信号控制处理器
2 – 16位ADC，每个ADC 12通道输入
2 – 12位DAC
CAN接口ADI ADM3053
RS-232收发器ADI ADM3252E
256K x 16位(4 Mb) SRAM
2 Mb内部四通道SPI闪存
40字符TWI显示
扩展接口

EVAL-ADSP-CM419F-EZKIT

查看此评估套件详细信息

ADSP-CM419F处理器基于ARM® Cortex®-M4处理器内核，浮点单元工作频率高达240 MHz，ARM® Cortex-M0TM处理器内核工作频率高达100 MHz。处理器集成搭载ECC的最高160KB SRAM存储器、集成ECC的1MB闪存，以及专门针对电机控制和光伏(PV)反相器控制应用而优化的加速器和外设以及由两个6倍同步采样16位SAR型ADC、一个14位SAR监控器ADC和一个12位DAC组成的模拟前端。EZ-KIT附带所有必要的硬件让您能够启动和运行，并可立即评估。

EZ-KIT提供一个模拟接口和一个PWM/数字接口。这些接口用于连接子板以扩展EZ-KIT功能。该评估板设计可以与IAR Embedded Workbench®和Segger®开发环境配合使用，进行高级应用程序代码开发和调试，例如：

创建、汇编、组装和链接采用C++、C和汇编语言编写的程序
在应用程序中加载、运行、步进、停止和设置断点
读写数据和程序内存
读写内核和外设寄存器

优势和特点

ADI ADSP-CM419F处理器
- 210引脚BGA
- 16和30 MHz振荡器
模拟接口
- ADI单位增益稳定、超低失真、1 nV/√Hz电压噪声、高速运算放大器(ADA4899)
- ADI超低噪声、LDO XFET基准电压源，具有吸电流和源电流能力(ADR441B)
- ADI 1ppm、20位、±1 LSB INL、电压输出DAC (AD5791)
LCD
- 2.2英寸TFT LCD模块
SPI Flash (SPI0)芯片
- Microchip 4K I2C串行EEPROM (24AA04)
通用异步接收器/发射器(UART0)
- ADI隔离式单通道RS-232线路驱动器/接收器(ADM3251E)
- DB9
通用异步接收器/发射器(UART3)
- FTDI USB转UART (FT232R)
- USB微型B
通用异步接收器/发射器(UART4)
- ADI隔离式双通道RS-232线路驱动器/接收器(ADM3252E)
- DB9
CAN
- ADI信号和电源隔离CAN收发器(ADM3053)
- RJ11
SINC
- ADI隔离式、5 kV、DC-DC转换器(ADUM6000)
- ADI隔离式Σ-Δ型调制器(AD7401)
调试(JTAG/SWD/SWO)接口
- J-Link Lite仿真器
- JTAG/SWD/SWO 20引脚0.1”接头
- JTAG/SWD/SWO 20引脚0.05”接头
LED - 五个LED：一个电源（绿色）、一个板复位（红色）、两个通用（黄色）和一个故障（红色）
按钮 - 六个按钮：一个复位和五个IRQ/标志
模拟连接器
- ADC
- AGND/GND/VREF/5V
PWM连接器
- PWM0-2
- SINC0
- SPI1
- SPORT0
- TWI0
- TMR0
- GPIOs
- CNT0-3
- RESET
- GND/3.3V/5V输出/li>
外部电源
- CE认证
- 5V（3.6安培）
电源测量 - 用于测量电流消耗的0.051欧姆电阻
