ADRF6780S

推荐用于新设计

5.9 GHz 至 23.6 GHz,宽带,微波上变频器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 宽带射频输出频率范围:5.9 GHz 至 23.6 GHz
  • 两种上转换模式
    • 从基带 I/Q 直接转换至 RF
    • 从实际 IF 进行单边带升频转换
  • LO 输入频率范围:5.4 GHz 至 14 GHz
  • LO 倍频器 (x2 LO),最高可达 28 GHz
  • 匹配的 100 Ω 平衡 RF 输出、LO 输入和 IF 输入
  • 高阻抗基带输入
  • 边带抑制和载波馈通优化
  • 用于发射功率控制的可变衰减器和功率检测器
  • 可通过 4 线 SPI 进行编程
  • 32 引脚 5 mm × 5 mm LFCSP

商业空间特性

  • 支持航空航天应用
  • 晶圆扩散批次具有可追溯性
  • 辐射监控器
    • 总电离辐射剂量 (TID)
  • 排气特性

ADRF6780S 是一款采用硅锗 (SiGe) 设计的宽带微波上变频器,针对在 5.9 GHz 至 23.6 GHz 频率范围内工作的点对点微波无线电设计进行了优化。

上变频器提供两种频率转换模式。该设备能够从基带同相正交 (I/Q) 输入信号直接转换为 RF,以及从实际中频 (IF) 输入载波频率进行单边带 (SSB) 升频转换。基带输入是高阻抗的,并且通常在芯片外部用 100 Ω 差分终端进行终止。可以禁用基带 I/Q 输入路径,并且可将 0.8 GHz 至 3.5 GHz 范围内的调制实 IF 信号馈入IF输入路径并升频转换至 5.9 GHz 至 23.6 GHz,同时抑制不需要的边带,通常优于 25 dBc。串行端口接口(SPI)允许调整正交相位调整以实现最佳的边带抑制。此外,当不需要电源监控时,SPI 允许关闭输出功率检测器以降低功耗。

ADRF6780S 上变频器采用紧凑、热增强型 5 mm × 5 mm LFCSP 封装。ADRF6780S 的工作温度范围为 −40°C 至 +85°C。

有关其他应用和技术信息,请参阅“商业太空产品计划”手册和 ADRF6780 数据手册。

应用

  • 近地轨道和中地球轨道 (LEO/MEO) 空间有效载荷
  • 航空电子设备
  • 点对点微波射频
  • 雷达和电子战系统
  • ADRF6780S
    5.9 GHz 至 23.6 GHz,宽带,微波上变频器

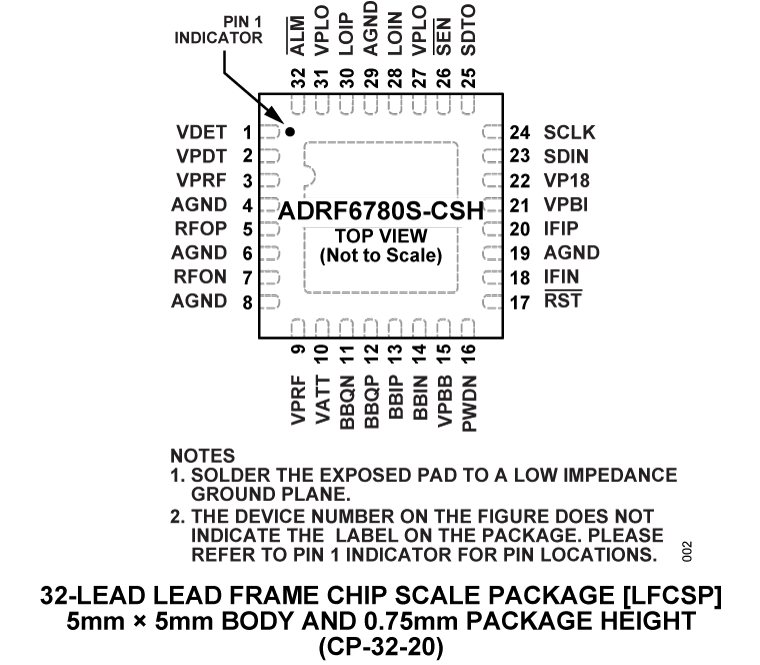

    ADRF670S-CSL Functional Block Diagram ADRF670S CSL Pin Configuration
