ADRF5063
推荐用于新设计9 kHz 至 13 GHz，差分 SPDT 开关
- 产品模型
- 2
产品详情
- 频率范围：9 kHz 至 13 GHz
- 非反射、差分、100 Ω 阻抗设计
- 低插入损耗
- 10 GHz 时为 0.8 dB
- 13 GHz 时为 0.9 dB
- 高隔离
- >10 GHz 时为 45 dB
- >13 GHz 时为 40 dB
- 高输入线性度
- P0.1dB：>31 dBm（典型值）
- IP3：65 dBm（典型值）
- 高功率处理能力
- 直通路径：31 dBm（典型值）
- 终止路径：30 dBm（典型值）
- 热切换：27 dBm（典型值）
- 开启和关闭时间：5 μs（典型值）
- 正向控制接口：与 CMOS/LVTTL 兼容
- 全关闭状态控制
- 引脚兼容 ADRF5062，快速切换版本
- 20 端子 3.0 mm × 3.0 mm LGA 封装：

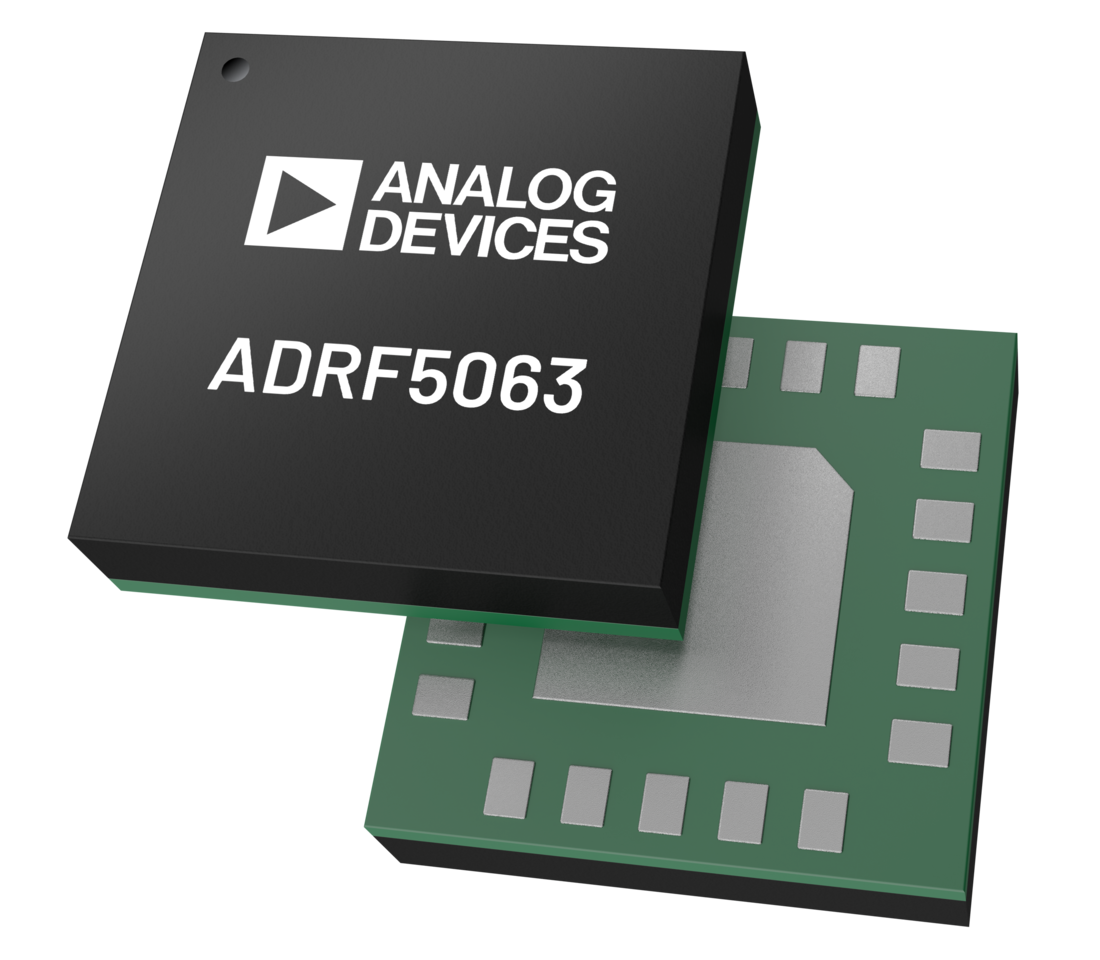

ADRF5063 是一款硅、非反射、差分、SPDT 开关。
ADRF5063 的工作频率范围为 9 kHz 至 13 GHz，插入损耗低于 0.9 dB，隔离度高于 40 dB。ADRF5063 的 RF 输入功率处理能力为：直通路径差分 31 dBm、端接路径差分 30 dBm 以及 RF 公共端口差分 27 dBm 热切换。
当 VSS 连接至 GND 时，ADRF5063 可采用 ±3.3 V 双电源电压或 +3.3V 单电源电压工作。ADRF5063 采用互补金属氧化物半导体 (CMOS) 兼容和低压晶体管逻辑 (LVTTL) 兼容控制。ADRF5063 具有使能控制，可实现所有关闭状态。
当负电源电压 (VSS) 接地时，ADRF5063 还可以单正电源电压 (VDD) 运行。在这种工作条件下，当降低开关特性、线性度和功率处理性能时，仍可保持小信号性能。
ADRF5063 与 ADRF5062（快速开关版本）引脚兼容，工作频率范围为 100 MHz 至 13 GHz。
ADRF5063 采用 20 端子、3.0 mm × 3.0 mm LGA 封装，可在 −40°C 至 +105°C 的温度范围内工作。
应用
- 测试仪器仪表
- 数据转换器接口
- 高数据速率接口
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADRF5063BCCZN | 20-terminal LGA (3 mm x 3 mm x 0.71 mm w/EP) | ||
| ADRF5063BCCZN-R7 | 20-terminal LGA (3 mm x 3 mm x 0.71 mm w/EP) |
