ADRF5051
推荐用于新设计9kHz至20GHz硅SP4T非反射式开关
- 产品模型
- 2
产品详情
- 宽带频率范围：9kHz至20GHz
- 具有片内50Ω端电极的非反射设计
- 低插入损耗
- 0.7dB（典型值，6GHz）
- 0.9dB（典型值，12GHz）
- 1.2dB（典型值，20GHz）
- 高隔离度
- 53dB（典型值，6GHz）
- 49dB（典型值，12GHz）
- 47dB（典型值，20GHz）
- 高线性度
- P0.1dB：>34dBm（典型值）
- 输入IP3：55dBm（典型值）
- 高RF输入功率
- 直通路径：33dBm（高达20GHz）
- 端接路径：18dBm（高达20GHz）
ADRF5051是一款非反射式SP4T开关，采用绝缘硅(SOI)工艺制造。
ADRF5051的工作频率范围为9kHz到20GHz，插入损耗低于1.20dB，隔离性能高于47dB。该器件的直通路径、端接路径和RF通信(RFC)端口热切换分别具有33dBm、18dBm和30dBm的RF输入功率处理能力。
ADRF5051需要+3.3V至-3.3V的双电源电压。当负电源引脚(VSS)接地时，该器件也可在单一正电源电压(VDD)下工作。在此工作条件下，可在降低开关特性、线性度和功率处理性能的同时保持小信号性能（参阅数据手册中的表2）。
ADRF5051采用兼容互补金属氧化物半导体(CMOS)和低压晶体管对晶体管逻辑(LVTTL)的控件。
该器件具有使能(EN)和逻辑选择(LS)控制。将EN引脚拉至高位会激活全部关断状态，而将LS引脚拉至高位会反转切换端口选择逻辑，因此可以轻松用于背靠背应用。请参阅“工作原理”部分、数据手册中的表7和“背靠背应用”部分以了解更多信息。
ADRF5051与 ADRF5042、 ADRF5043、 ADRF5048、 ADRF5049 和 ADRF5050引脚兼容。
ADRF5051采用符合RoHS标准的24引脚、3mm × 3mm基板栅格阵列(LGA)封装，工作温度范围为−40℃至+105℃。
应用
- 测试仪器仪表
- 军用无线电、雷达和电子对抗(ECM)
- 微波无线电和小型卫星地面站 (VSAT)
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADRF5051BCCZN | 24-Terminal Land Grid Array [LGA] | ||
| ADRF5051BCCZN-R7 | 24-Terminal Land Grid Array [LGA] |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
S-参数 1
评估套件

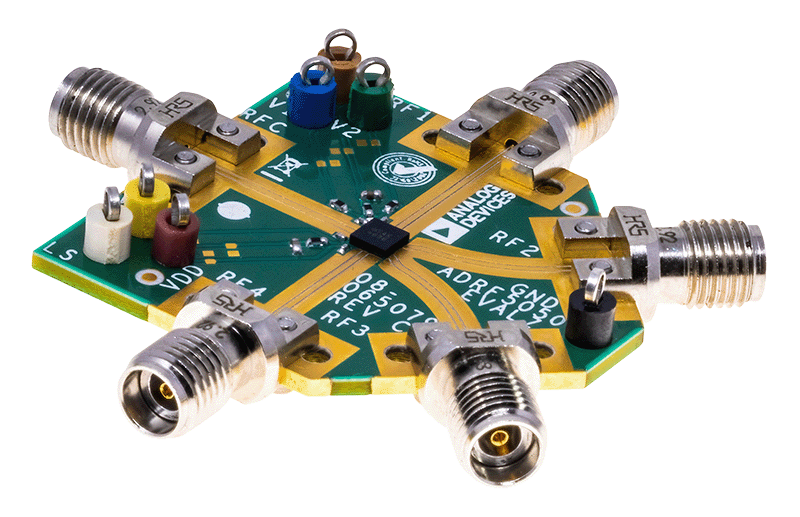

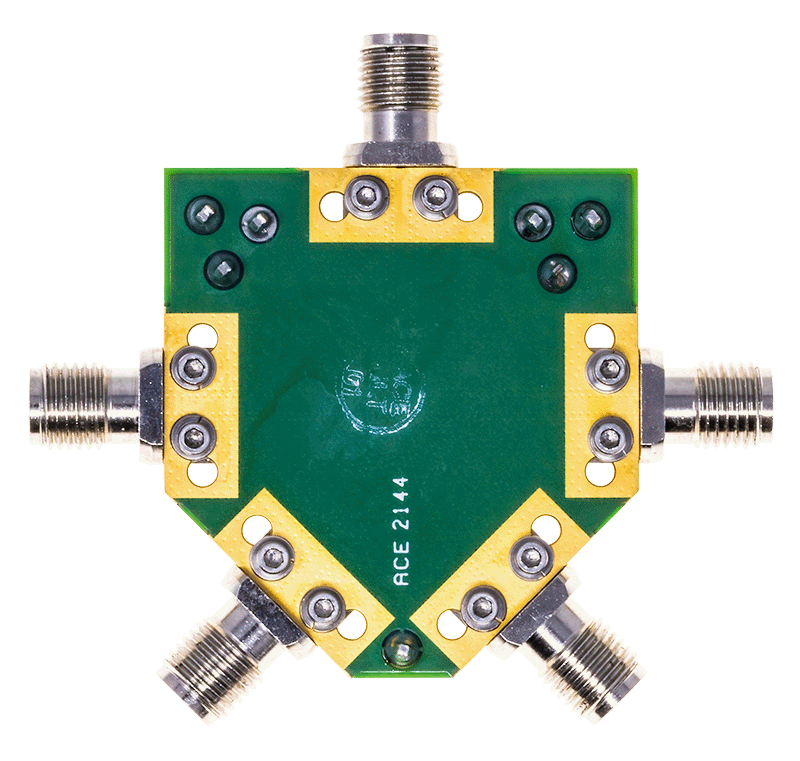

评估 ADRF5051 硅 SP4T 开关（非反射式，9kHz 至 20GHz）
