概览
优势和特点
- OP1dB:29 dBm(典型值)
- 增益:高达 15 dB(典型值)
- OIP3:高达 43 dBm(典型值)
- 385 mA 时自偏置电压 VDD = 12 V(典型值),VGG1 上提供可选偏压控制以进行 IDQ 调整
- 50 Ω 匹配输入/输出
- 32 引脚 5 mm × 5 mm LFCSP
产品详情
ADPA9002 是一款砷化镓 (GaAs) 假晶高电子迁移率晶体管 (pHEMT) 微波单片集成电路 (MMIC) 功率放大器,工作频率范围为直流至 10 GHz。该放大器可以提供 15 dB 的增益、42 dBm 的 OIP3 和 31.5 dBm 的饱和输出功率 (PSAT),只需要 12 V 的工作电压和 385 mA 的工作电流。ADPA9002 在正常工作时自偏置,并具有可选偏置控制以进行电源静态电流 (IDQ) 调整。该放大器适用于军用和航空航天以及测试设备应用。ADPA9002 还具有内部匹配至 50 Ω 的输入和输出,采用符合 RoHS 指令的 5 mm × 5 mm LFCSP 预制腔体封装,与大批量表面贴装技术 (SMT) 组装设备兼容。
请注意,在整个数据手册中,多功能引脚(例如 RFOUT/VDD)可能使用引脚全称或引脚的单一功能指代,例如 VDD(当仅与该功能相关时)。
应用
- 军用和航空航天
- 测试仪器仪表
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

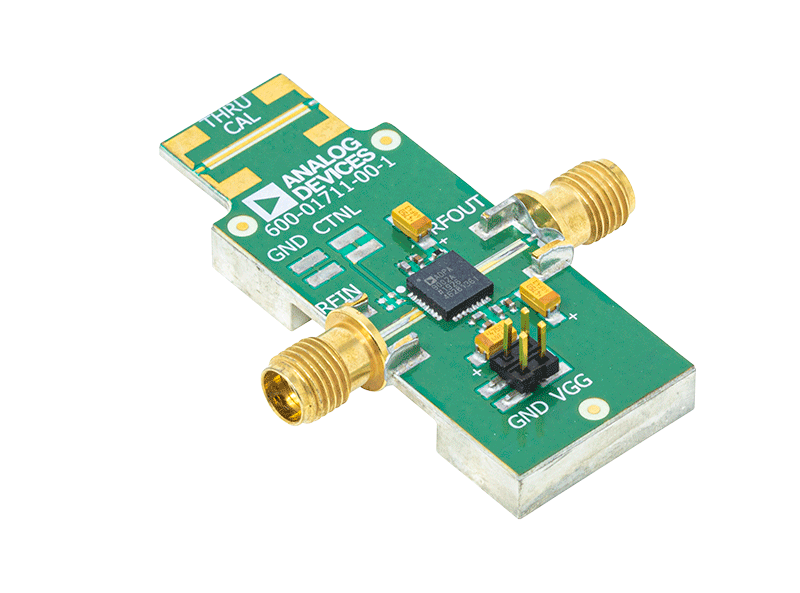

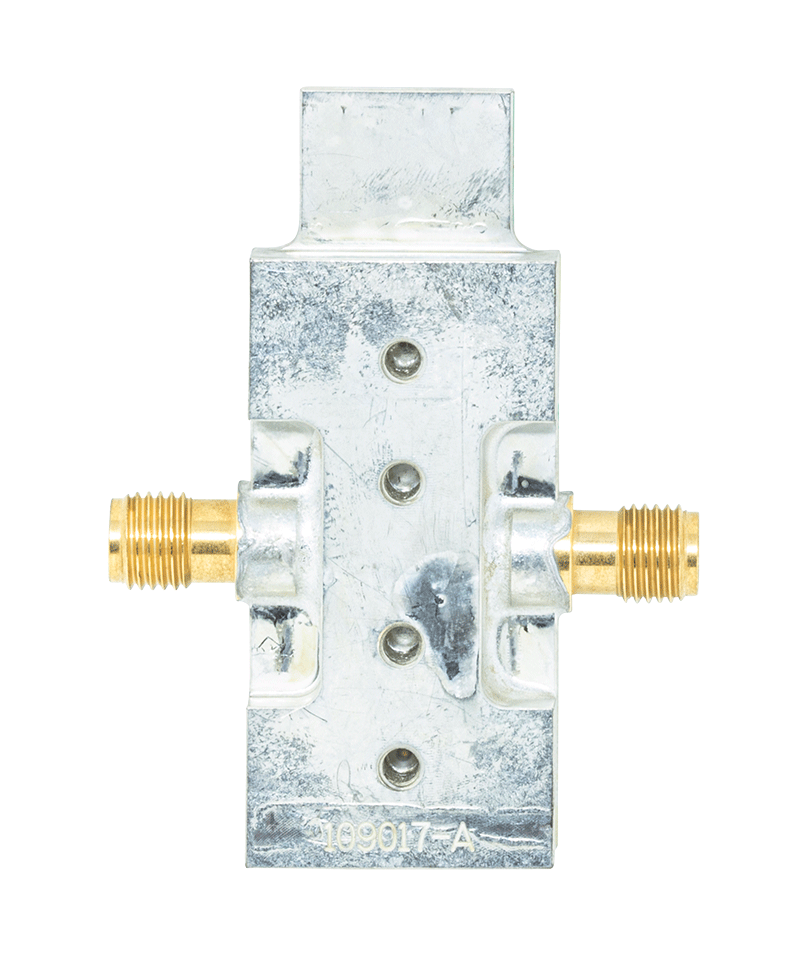

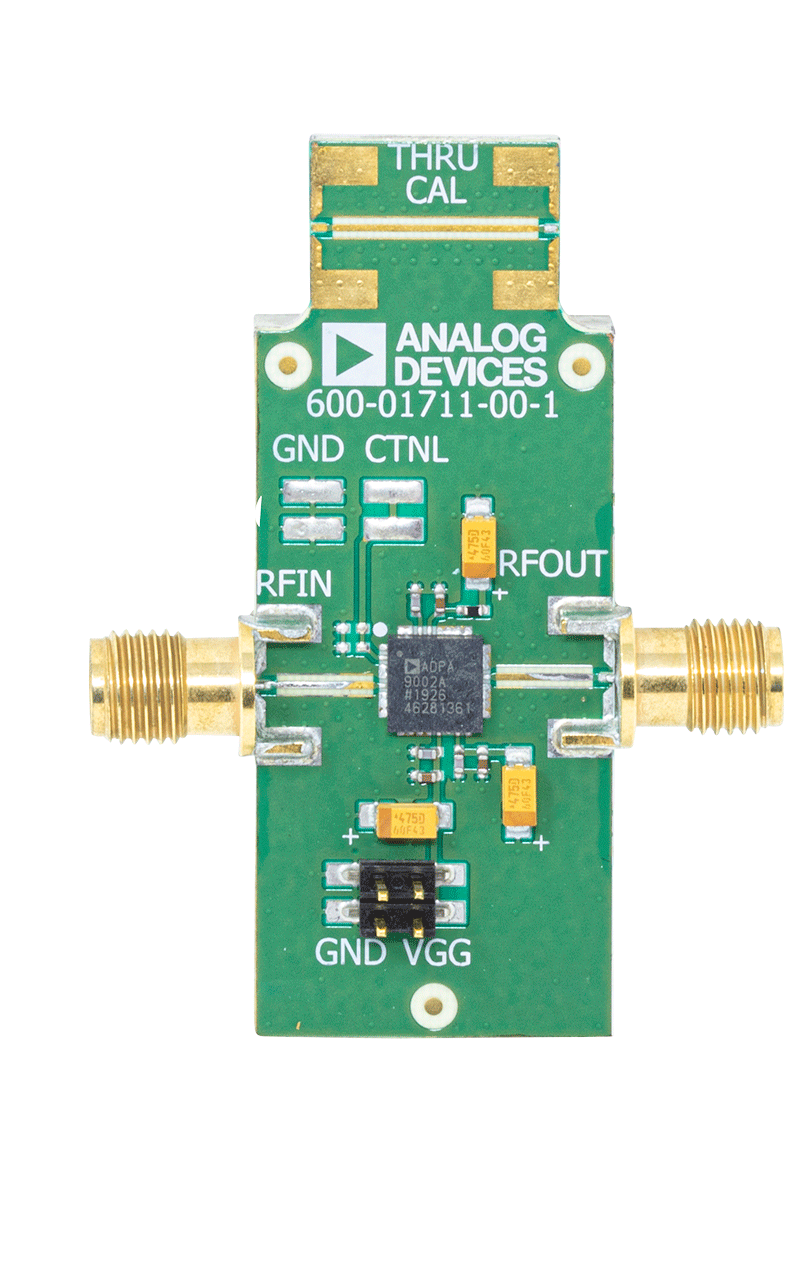

评估套件 (1)
参考资料
-
UG-1637: ADPA9002 Evaluation Board (Rev. A)11/25/2019PDF479 K
-
RF、微波和毫米波IC选型指南7/13/2018PDF3 M
-
AN-2061: Wideband Bias Tee Design Using 0402, SMD Components11/30/2020
-
利用有源偏置控制器满足外部偏置射频/微波放大器的偏置要求5/13/2020
-
如何选择最好的电源解决方案,以提高RF信号链相位噪声性能12/1/2021
工具及仿真模型
S参数
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
ADPA9002ACGZN | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
ADPA9002ACGZN-R7 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
Wafer Fabrication Data |
