ADPA7009

推荐用于新设计

20 GHz 至 54 GHz GaAs pHEMT MMIC 29 dBm (0.5 W) 功率放大器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 输出 P1dB :24 GHz 到 36 GHz 时为 28.5 dBm(典型值)
  • PSAT:24 GHz 到 36 GHz 时为 29 dBm(典型值)
  • 增益:24 GHz 到 36 GHz 范围内为 19.5 dB(典型值)
  • 输入回波损耗:24 GHz 到 36 GHz 范围内为 17.5 dB(典型值)
  • 输出回波损耗:24 GHz 到 36 GHz 范围内为 22.0 dB(典型值)
  • 输出 IP3 :24 GHz 到 36 GHz 时为 35 dBm(典型值)
  • 电源电压:750 mA 时为 5 V(典型值)
  • 匹配 50 Ω 的输入输出
  • 裸片尺寸:2.750 mm × 1.845 mm × 0.102 mm

ADPA7009CHIP 是一款砷化镓 (GaAs) 假晶高电子迁移率晶体管 (pHEMT) 微波单片集成电路 (MMIC) 29 dBm 饱和输出功率 (0.5 W) 分布式功率放大器,工作频率为 20 GHz 至 54 GHz。该放大器提供 19.5 dB 的增益, 1 dB 的压缩 (P1dB) 时的输出功率为 28.5 dBm, 在 24 GHz 至 36 GHz 时,输出三阶交调 (IP3) 的典型值为 35 dBm 。ADPA7009CHIP 工作时需要 5 V 的电源电压 (VDD) 输送 750 mA 的电流,其输入和输出内部匹配到 50 Ω ,便于集成到多芯片模块 (MCM) 中。所有数据均由通过最小长度为 0.076 毫米(3 密耳)的 0.076 毫米(3 密耳)带状键合连接的 RFIN 和 RFOUT 焊盘获得。

应用

  • 军用和航空航天
  • 测试仪器仪表
  • 卫星通信

ADPA7009
20 GHz 至 54 GHz GaAs pHEMT MMIC 29 dBm (0.5 W) 功率放大器

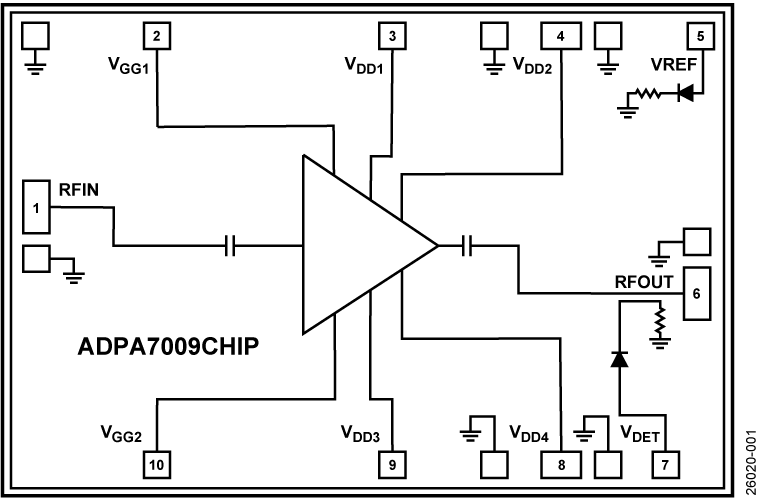

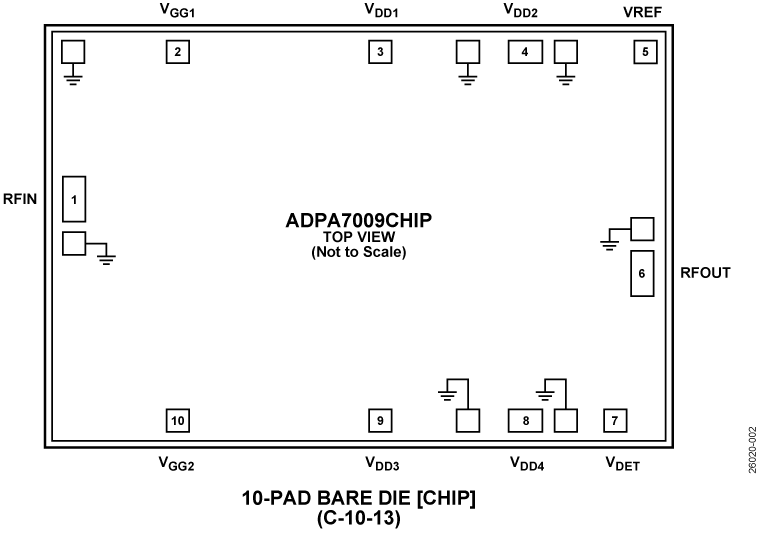

ADPA7009CHIP Functional Block Diagram ADPA7009CHIP - Pin Configuration
