ADPA1122

43dBm、20W、GaN 功率放大器,8.2GHz 至 11.8GHz

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性

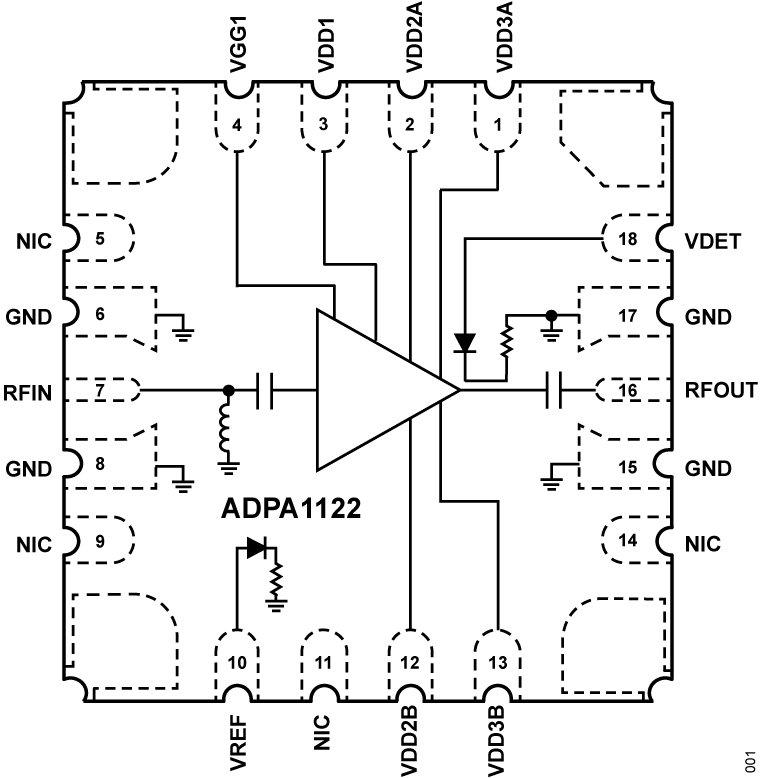

  • 内部匹配和交流耦合 20W GaN 功率放大器
  • 集成式温度补偿 RF 功率检波器
  • PIN = 22 dBm 时的 POUT:9.6GHz 至 11GHz 时为 43.5dBm(典型值)
  • 小信号增益:9.6GHz 至 11GHz 时为 31dB(典型值)
  • PIN = 22dBm 时的功率增益:8.2GHz 至 11GHz 时为 21.5dB(典型值)
  • PAE:9.6GHz 至 11GHz 时为 46%(典型值)
  • 电源电压:占空比为 10% 时,200mA 下为 28V

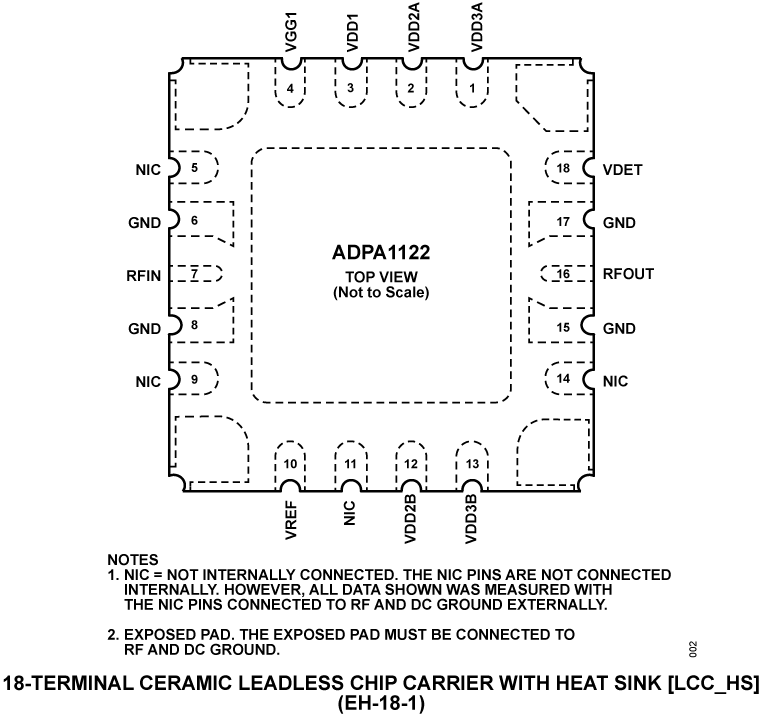

  • 18 端子、7mm × 7mm LCC_HS 封装
更多细节
show more Icon

ADPA1122 是一款氮化镓 (GaN) 功率放大器,在 8.2GHz 至 11.8Ghz 频率范围内,可提供 43dBm (20W) 功率和高于 43% 的功率附加效率 (PAE)。ADPA1122 在 9.6GHz 至 11GHz 范围内提供 ±0.5 dB 的增益平坦度。

ADPA1122 针对脉冲应用进行了优化,例如军事、航海和气象雷达。

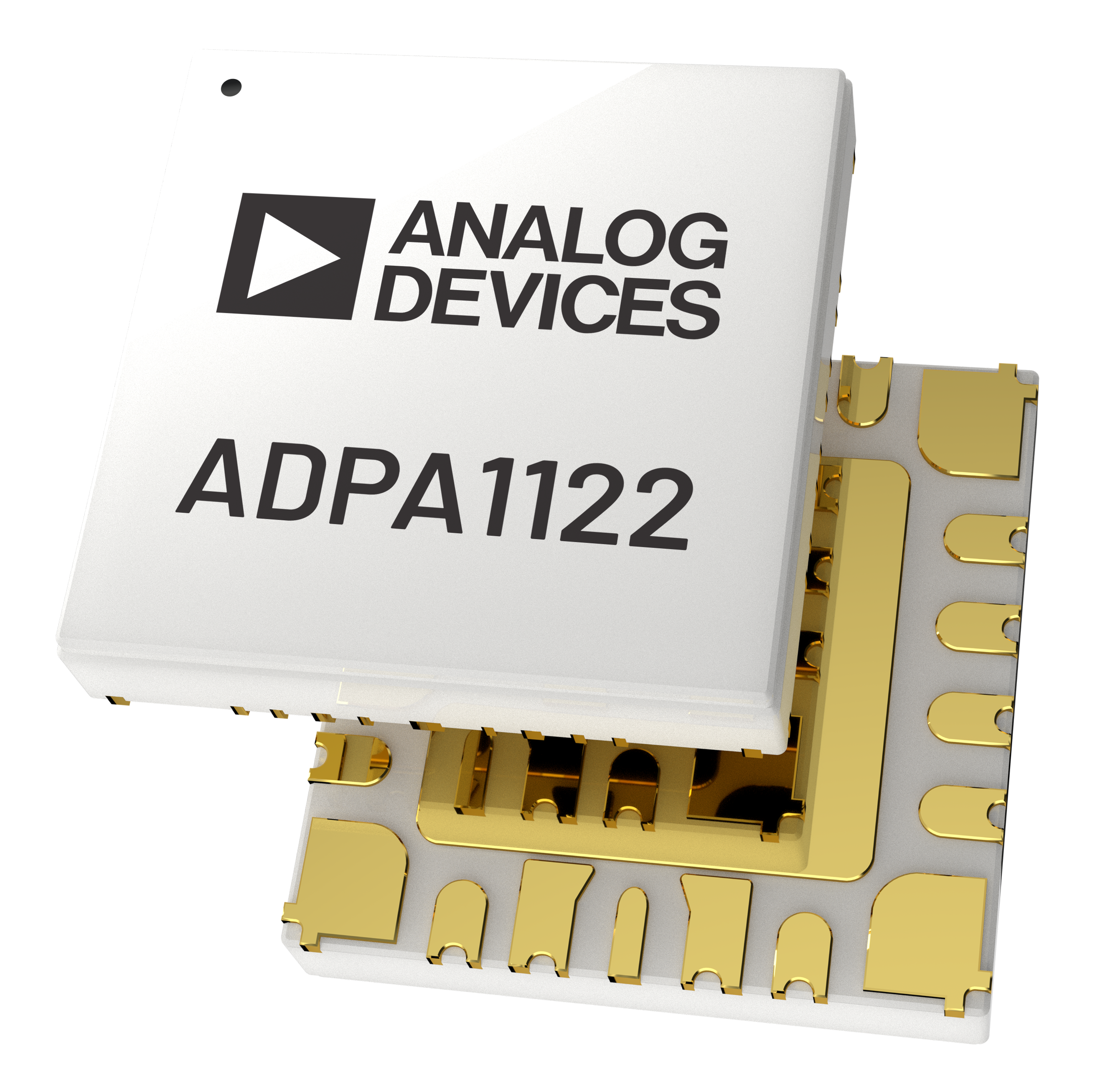

ADPA1122 采用带散热器 [LCC_HS] 的 18 引脚、7mm × 7mm、陶瓷无铅芯片载体封装,具有低热阻,与表贴制造技术兼容。

应用

  • 气象雷达
  • 船用雷达
  • 军用雷达

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADPA1122AEHZ
  • HTML
  • HTML
ADPA1122AEHZ-R7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADPA1122

评估 ADPA1122 43dBm (20W)、8.2GHz 至 11.8GHz、GaN 功率放大器

zoom

EVAL-ADPA1122

评估 ADPA1122 43dBm (20W)、8.2GHz 至 11.8GHz、GaN 功率放大器

评估 ADPA1122 43dBm (20W)、8.2GHz 至 11.8GHz、GaN 功率放大器

特性和优点

  • 带有散热器的 2 层 Rogers 4350B 评估板
  • 端接型、2.92 mm 插孔 RF 连接器
  • 直通校准路径(未接入设备)
  • 漏极或栅极脉冲能力

产品详情

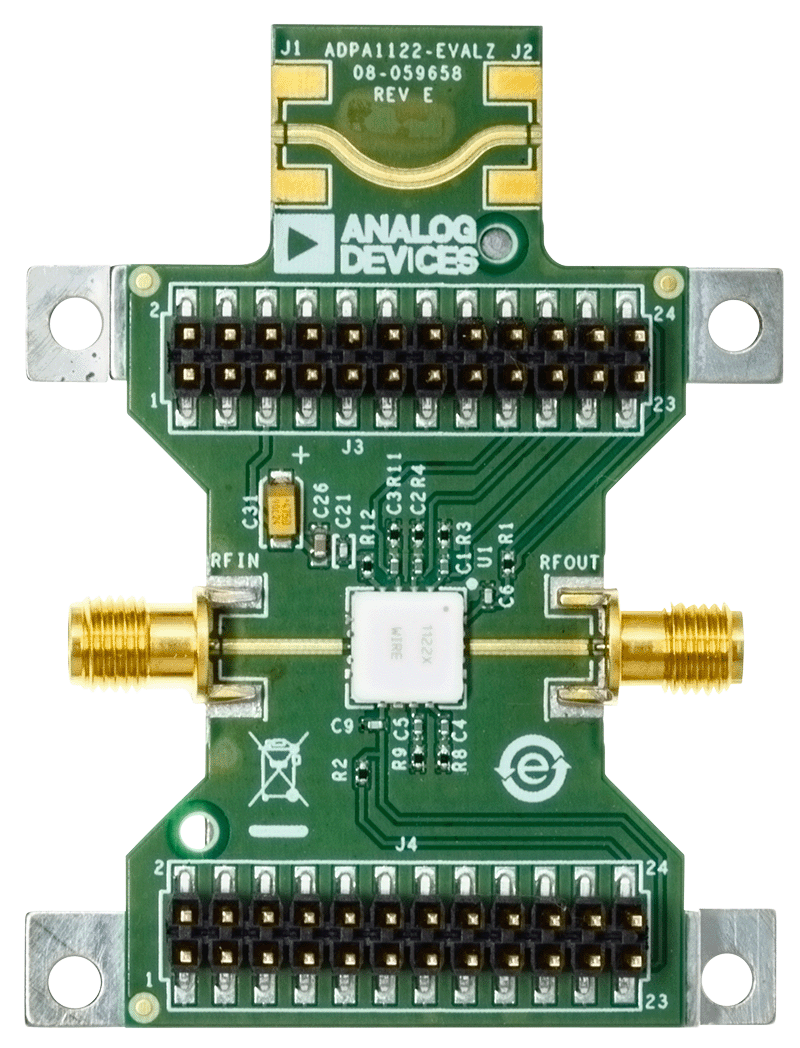

ADPA1122-EVALZ 由用 10 mil 厚的 Rogers 4350B 铜箔制成的双层印刷电路板 (PCB) 组成,铜箔安装在铝制散热器上。散热器有助于套件散热,并为 PCB 提供机械支撑。可通过散热器上的安装孔,将散热器固定到热沉上。或者,可以将散热器夹在冷热板上。ADPA1122-EVALZ 上的 RFIN 和 RFOUT 端口由 2.92mm (K) 母头同轴连接器填充。ADPA1122-EVALZ 上安装的组件适用于套件的整个工作温度范围。为校准板的回溯损耗,J1 和 J2 连接器之间提供一个直通校准路径。J1 和 J2 必须安装 2.92 mm (K) 同轴连接器,才能使用该直通校准路径。

接地、电源和栅极控制通过 ADPA1122-EVALZ 上的两个 24 引脚接头(J3 和 J4)提供。这两个接头的引脚排列显示在用户指南的表 1 中。

ADPA1122-EVALZ 上的 RF 迹线为 50 Ω 接地共面波导迹线。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔连接顶部和底部接地平面,并特别关注接地焊盘正下方的区域,以便为散热器提供充分的导电性和导热性。

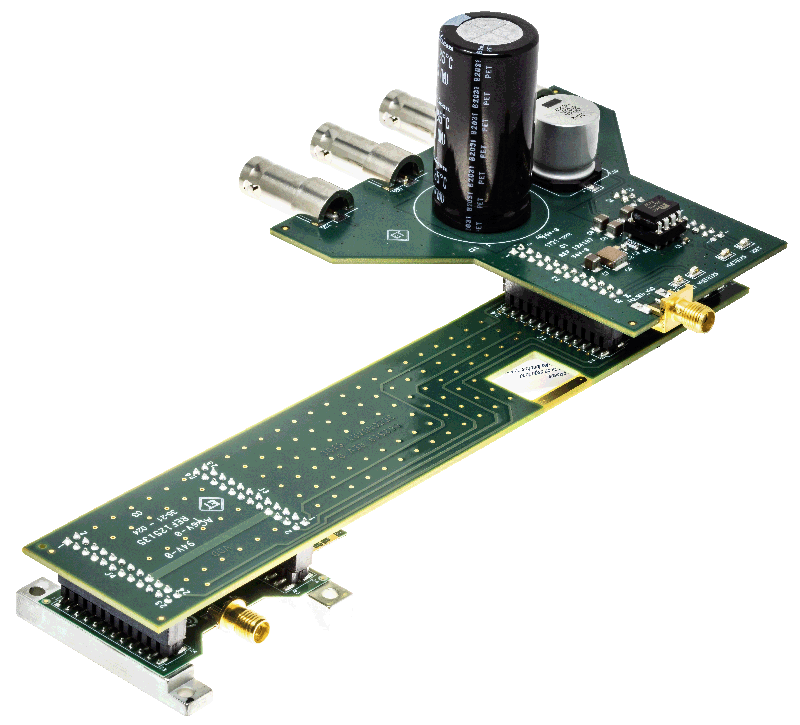

ADPA1122-EVALZ 附带一个漏极脉冲发生器板,这有助于控制和应用脉冲漏极偏置。ADPA1122-EVALZ 还附带一个可互联脉冲发生器板和评估板的扩展板,从而提供一个切口以允许使用电流探头监测漏电流。扩展板还允许将 ADPA1122-EVALZ 插入烤箱中,而无需插入脉冲发生器板。

有关 ADPA1122 的完整详细信息,请参阅 ADPA1122 数据手册,在使用 ADPA1122-EVALZ 时,必须同时参阅该数据手册和本用户指南。
