ADP5091

量产

集成MPPT和充电管理功能的超低功耗能量采集器PMU

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 升压调节器集成最大功率点跟踪(MPPT)功能，动态检测或无检测两种模式
  • 迟滞模式可实现较佳超轻负载效率
  • SYS引脚的工作静态电流(VIN > VCBP ≥ VMINOP)：510 nA
  • SYS引脚的休眠静态电流(VCBP < VMINOP)：390 nA
  • 输入电压工作范围：0.08 V至3.3 V
  • 通过电荷泵实现380 mV（典型值）快速冷启动
  • 基于输入开路电压(OCV)的MINOP引脚可编程关断点
  • 1.5V至3.6V范围内的150mA调节输出电压
  • 电池端子充电阈值（2.2 V至5.2 V）支持对储能元件进行充电
  • 可选BACK_UP电源路径管理
  • 射频(RF)传输有利于通过微控制器单元(MCU)通信临时关断开关

The ADP5091/ADP5092 是一款智能集成式能量采集纳米电源管理解决方案，可转换来自PV电池或热电发生器(TEG)的直流电源。该器件可对储能元件（如可充电锂离子电池、薄膜电池、超级电容和传统电容）进行充电，并对小型电子设备和无电池系统上电。

ADP5091/ADP5092提供有限采集能量（从16 μW到600 mW范围）的高效转换，工作损耗为亚μW级别。 利用内部冷启动电路，调节器可在低至380 mV的输入电压下启动。 冷启动后，调节器便可在80 mV至3.3 V的输入电压范围内正常工作。额外的150mA调节输出可通过外部电阻分压器或VID引脚编程。

通过检测输入电压，控制环路可将输入电压纹波限定在固定范围内，从而保持稳定的DC-DC升压转换。 在OCV动态检测模式和非检测模式下，输入电压的编程调节点允许较大限度地提取采集器的能量。 可编程较低工作阈值(MINOP)可在低光照条件下实现升压关断。 LLD作为用于微处理器的低光照指示器，是指MIONP比较器输出。 此外，DIS_SW引脚还能暂时关断升压调节器，并且对RF传输友好。

ADP5091/ADP5092的充电控制功能保护可充电储能器，实现方法是通过可编程充电端接电压和关断放电电压监控电池电压。 此外，具备可编程迟滞功能的可编程PGOOD标志监控SYS电压。

可选原电池可通过集成式电源路径管理控制模块连接和管理，该模块通过编程进行能量采集器、可重复充电电池和原电池的电源开关。

ADP5091/ADP5092采用24引脚LFCSP封装，额定结温范围为-40℃至+125℃。

应用

  • 光伏(PV)电池能量采集
  • TEG能量采集
  • 工业监控
  • 自供电式无线传感器设备
  • 具有能量采集功能的便携式和可穿戴式设备

ADP5091

集成MPPT和充电管理功能的超低功耗能量采集器PMU

ADP5091 Typical Application Circuit ADP5091 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

应用笔记 1

技术文章 8

信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADP5091

ADP5091 Evaluation Board

立即购买 更多内容

特性和优点

  • 即插即用能量采集平台
  • 兼容ADI公司的无线传感器网络(WSN)平台
  • 配备的太阳能电池板采集器
  • 具有可编程输出电压的稳压输出
  • 符合RoHS标准


产品详情

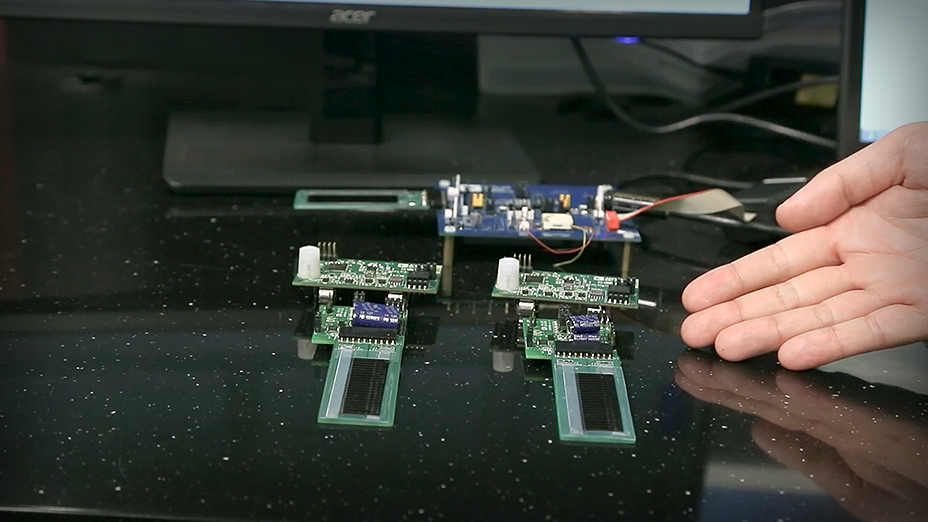

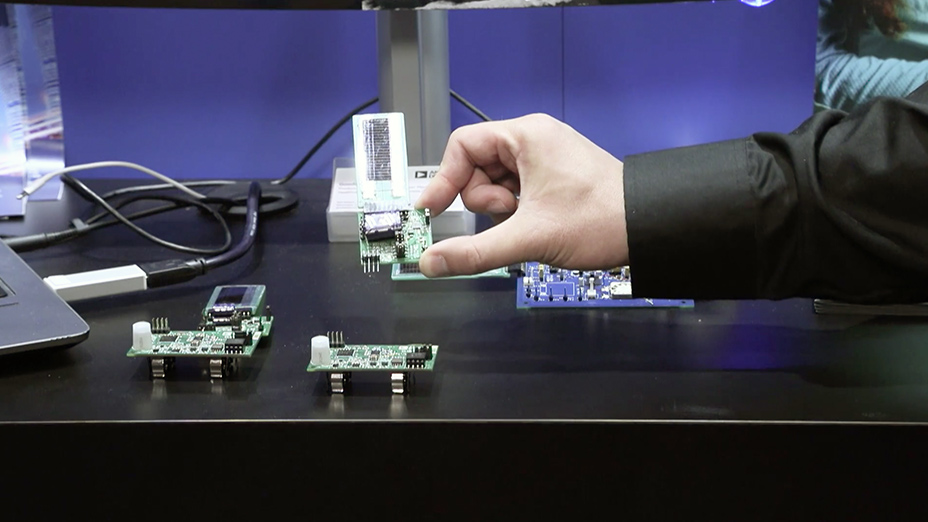

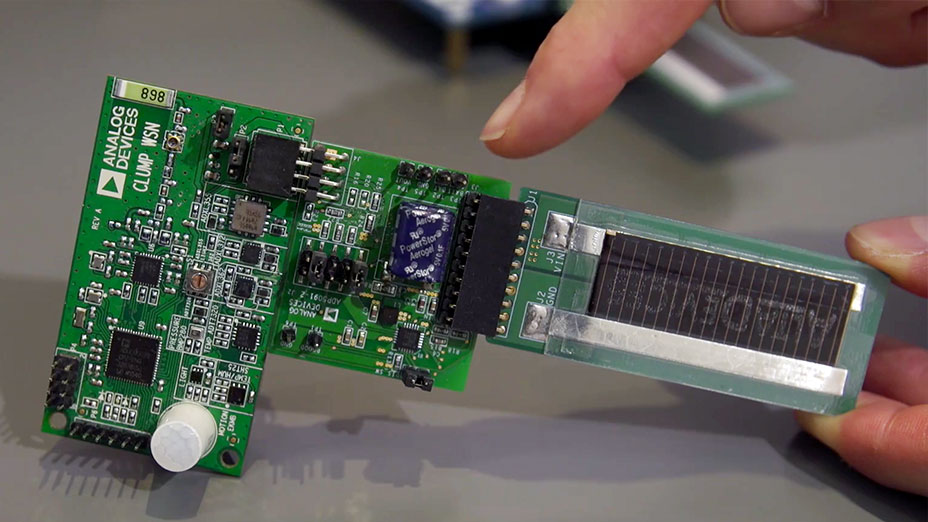

ADP5091演示平台是一种用于能量采集的即插即用评估板(ADP5091-2-EVALZ)。该评估板包括光伏(PV)板和所有电源管理功能，支持通过能量采集为器件供电。基于Alta Device PV电池和ADP5091能量采集电源管理IC而构建。


演示平台将光能转换为电能。PV板将光能转换为0.8 V电能。ADP5091将输入电压从0.8 V升至3.5 V，并将能量存储在超级电容中。


ADP5091集成具有可编程输出电压的稳压输出。通过结合低压差(LDO)调节器和升压调节器，该器件提供较主升压调节器输出电压更兼容的输出电压。Alta Device PV电池为采光PV电池，对芯片敏感。它针对室内环境进行了优化，通常勒克斯水平为200至1000勒克斯。


ADP5091是一款超低功耗同步升压DC-DC调节器。输入电压为0.38 V至3.3 V，集成功率开关、同步整流器、电池管理功能和一路稳压输出，可实现高效率解决方案。该演示平台可轻松评估该器件。


该产品数据手册提供ADP5091的完整详情，使用ADP5091-2-EVALZ时应同时参考本用户指南与数据手册。


该系统也直接插入ADI公司的WSN演示平台中。


本用户指南UG-927描述如何设置和使用该板为负载供电。

eval board
schematic 4
schematic 5
schematic 6
schematic 7
EVAL-ADP509X

ADP5091/ADP5092评估板

立即购买 更多内容

产品详情

ADP5091/ADP5092是一款双通道超低功耗能量采集PMU，采用紧凑型4 mm × 4 mm LFCSP封装。ADP5091-1-EVALZ和ADP5092-1-EVALZ输入电压为0.38 V至3.3 V，集成功率开关、同步整流器、电池管理功能、混合控制和稳压输出，只需极少的外部元件便可实现高效率解决方案。


ADP5091-1-EVALZ和ADP5092-1-EVALZ评估板可轻松评估该器件。本用户指南描述如何快速设置评估板，以及如何使用外部电阻分压器向SYS输出端提供最高3.5 V电压。只要BAT引脚上的存储元件电压高于2.4 V外部编程SETSD，内部开关便会开启。当SYS斜升至3 V时，PGOOD指示器切换至高电平。REG_OUT设置为2.5 V默认输出电压。有关ADP5091/ADP5092的完整信息可参见ADP5091/ADP5092数据手册。使用评估板时，应同时参阅数据手册和本用户指南。
EVAL-ADP5091
ADP5091 Evaluation Board

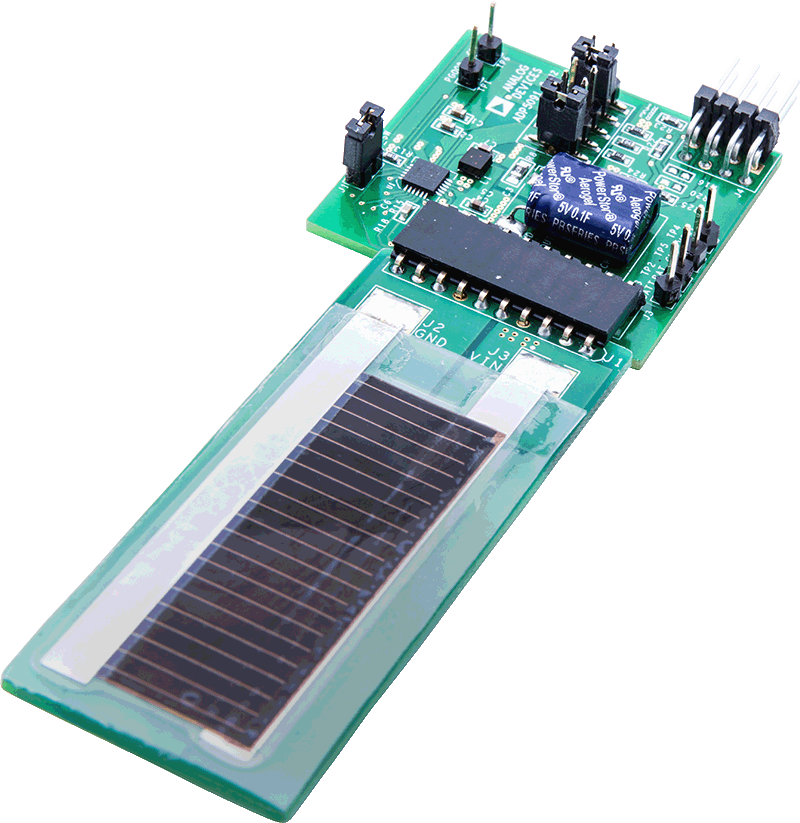

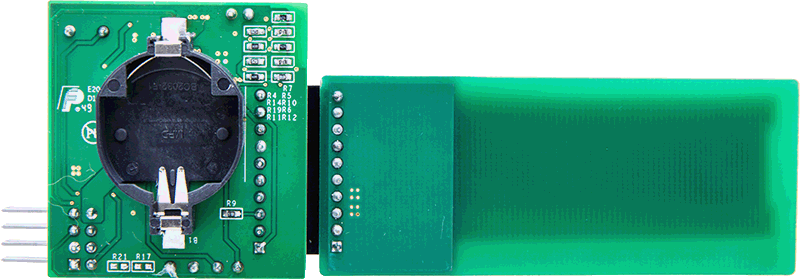

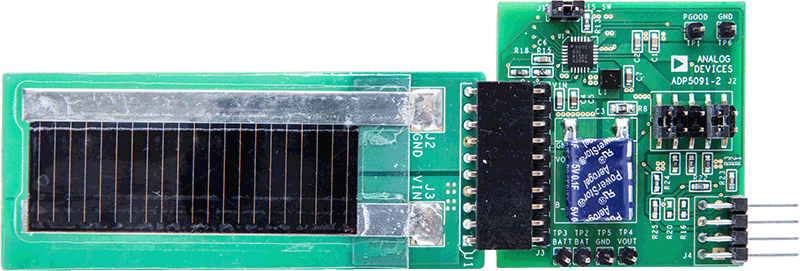

ADP5091-2-EVALZ - Angle View ADP5091-2-EVALZ - Bottom View ADP5091-2-EVALZ - Top View
EVAL-ADP509X
ADP5091/ADP5092评估板

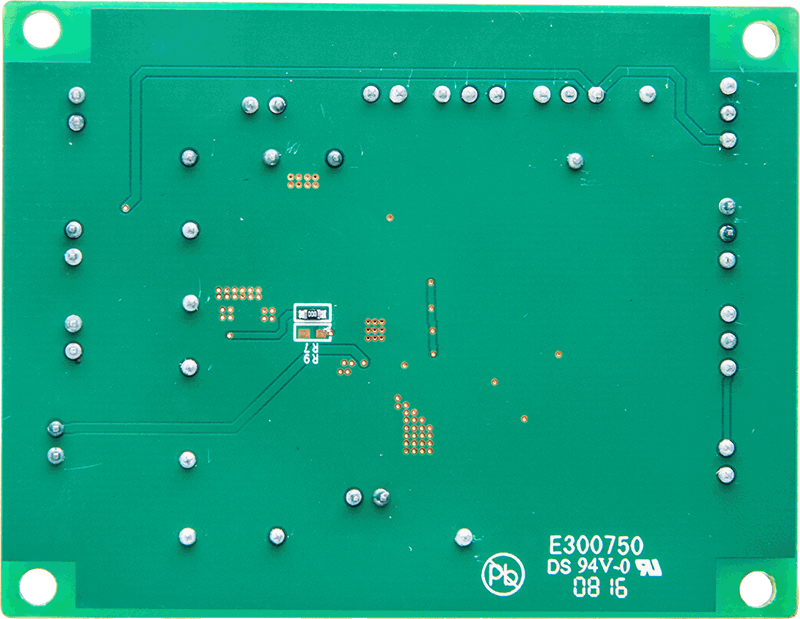

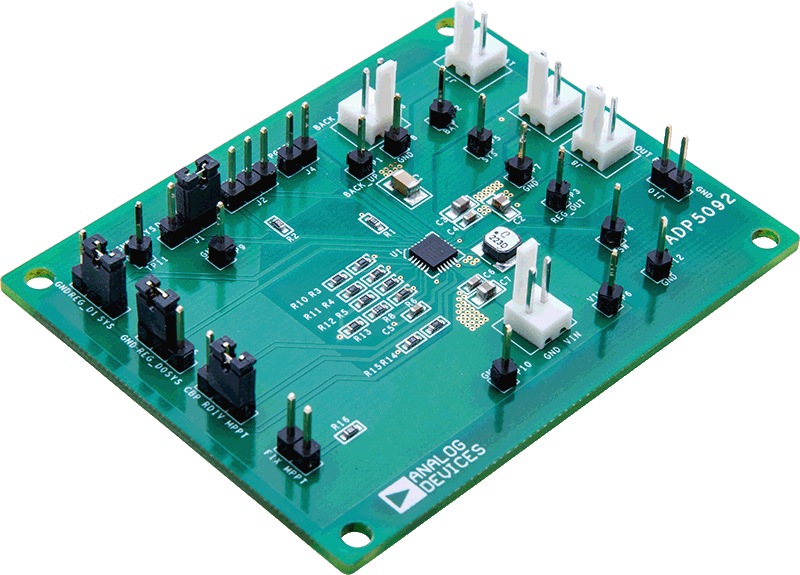

ADP5091-1-EVALZ-ADP5092-1-EVALZ-1 Evaluation Board ADP5092-1-EVALZ - Angle View ADP5092-1-EVALZ - Bottom View ADP5092-1-EVALZ - Top View
