ADP1048

数字功率因数校正控制器,具有精确的交流功率计量功能

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 灵活的数字功率因数校正(PFC)控制器
  • 单相工作(ADP1047);交错式和无电桥工作(ADP104
  • 真正的交流功率有效值测量
  • 增强的动态响应性能
  • 在轻负载时提供优化的效率性能
    输出电压调整
    降低频率
  • 浪涌电流控制
  • 利用开关频率扩频技术降低电磁辐射(EMI)
  • 外部频率同步
  • 兼容PMBus
    可编程交流线路故障检测和保护
    可编程输出故障检测和保护
  • 广泛的故障保护实现高可靠性系统
  • 工作频率范围:30 kHz至400 kHz
  • 8 kB EEPROM
  • 通过简单易用的图形用户界面(GUI)编程
  • 下载 ADP1048W 汽车数据手册(pdf)

更多细节
show more Icon

ADP1047/ADP1048 是针对AC/DC系统而设计的数字功率因数校正(PFC)控制器,能够提供精确的输入功率计量和浪涌电流控制功能。ADP1047设计用于单相PFC应用;ADP1048则专门针对交错式和无电桥PFC应用而设计。

数字PFC功能基于传统的升压PFC与输出电压反馈的乘法运算,并结合输入电流和电压来为AC/DC系统提供较佳的谐波校正和功率因数。所有信号都转换到数字域以提供较大的灵活性;并且关键参数都可以通过PMBus™接口提供报告和调整。ADP1047/ADP1048允许用户优化系统性能,较大程度地提高负载范围内的效率,并缩短设计上市时间。

ADP1047/ADP1048能够精确测量输入电压、电流和功率的有效值,该信息可以通过PMBus接口报告给电源的微控制器。

应用

  • 下列应用的AC/DC电源

    - 计算服务器和存储器
    - 网络和通信基础设施
    - 工业和医疗

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP1048ARQZ-R7
  • HTML
  • HTML
ADP1048WARQZ-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 23, 2018

- 18_0020

Obsolescence of the automotive ADP1048WARQZ-R7

4月 4, 2018

- 18_0014

SOIC_W Batwing package Discontinuance

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 23, 2018

- 18_0020

arrow down

Obsolescence of the automotive ADP1048WARQZ-R7

4月 4, 2018

- 18_0014

arrow down

SOIC_W Batwing package Discontinuance

评估套件

评估套件 2

EVAL-ADP-I2C-USB

USB 转 I2C 接口连接器

zoom

EVAL-ADP-I2C-USB

USB 转 I2C 接口连接器

产品详情

USB 转 I2C 接口用于在数字电源管理器件(如ADP1043A)和运行于计算机上的配置软件间进行通信。它还提供5 V电压和0.5 A电流,可为子卡/评估板上电。

同样的USB转I2C接口连接器也可用于ADP1043A、ADP1047、ADP1048和其他数字电源管理器件。

reference details image

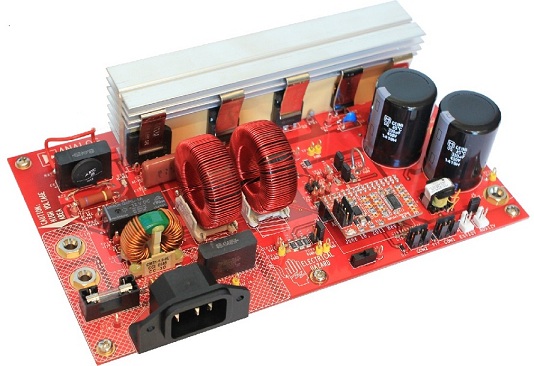

EVAL-ADP1048

ADP1048 600W功率因数校正(PFC)评估板

zoom

EVAL-ADP1048

ADP1048 600W功率因数校正(PFC)评估板

ADP1048 600W功率因数校正(PFC)评估板

特性和优点

  • 交错式升压PFC拓扑提供高功率因数和低THD
  • 精确的交流功率计量
  • 两相之间的电流平衡
  • 高效率
  • 交流线路输入和高电压输出的保护功能
  • 组件较少
  • 可编程故障响应
  • 可编程浪涌控制
  • 提供测试点,让用户能够快速、轻松地评估ADP1048的主要特性

产品详情

该评估板采用交错式升压PFC拓扑结构,以100KHz开关频率工作。输出额定值为385V/600W,输入范围为85-265V的通用交流电压。该评估板利用数字控制器ADP1048来提供功率因数校正和精密交流功率计量功能。它还提供交流线路故障保护、过流保护(OCP)和过压保护(OVP)等保护特性。
