概览
优势和特点
- 灵活的数字功率因数校正(PFC)控制器
- 单相工作(ADP1047);交错式和无电桥工作(ADP1048)
- 真正的交流功率有效值测量
- 增强的动态响应性能
- 在轻负载时提供优化的效率性能:
- 输出电压调整
- 降低频率 - 浪涌电流控制
- 利用开关频率扩频技术降低电磁辐射(EMI)
- 外部频率同步
- 兼容 PMBus
- 可编程交流线路故障检测和保护
-可编程输出故障检测和保护 - 广泛的故障保护实现高可靠性系统
- 工作频率范围:30 kHz 至 400 kHz
- 8kB EEPROM
- 通过简单易用的图形用户界面(GUI)编程
产品详情
ADP1047/ADP1048是针对AC/DC系统而设计的数字功率因数校正(PFC)控制器,能够提供精确的输入功率计量和浪涌电流控制功能。ADP1047设计用于单相PFC应用,ADP1048则特别针对交错式和无电桥PFC应用而设计。
数字PFC功能基于传统的升压PFC与输出电压反馈的乘法运算,并结合输入电流和电压来为AC/DC系统提供最佳的谐波校正和功率因数。所有信号都转换到数字域以提供最大的灵活性,并且关键参数都可以通过PMBus™接口提供报告和调整。ADP1047/ADP1048允许用户优化系统性能,最大程度地提高负载范围内的效率,并缩短设计上市时间。
ADP1047/ADP1048能够精确测量输入电压、电流和功率的有效值,该信息可以通过PMBus接口报告给电源的微控制器。
应用
下列应用的AC/DC电源
- 计算服务器和存储器
- 网络和通信基础设施
- 工业和医疗
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

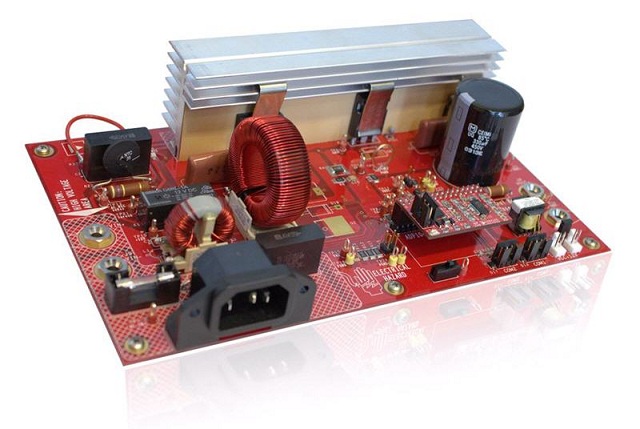

评估套件 (3)
