ADP1046

用于隔离电源应用的数字控制器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 集成所有典型PWM控制器功能：
    – 7个PWM控制信号
    – 数字控制环路
    – 集成可编程环路滤波器
    - 可编程电压线路前馈
    – 专用软启动滤波器
  • I2C 接口
  • 广泛的故障检测和保护
  • 广泛的编程和遥测
  • 其他典型PWM控制器功能：
    – 可编程死区，用于改善效率

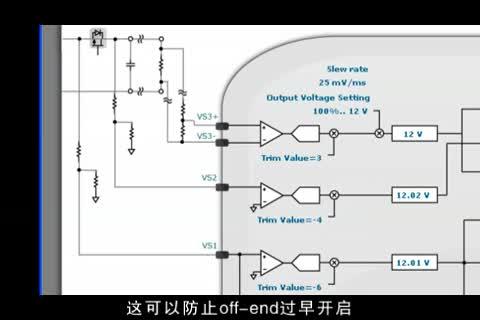

    – 远程和本地电压检测
    – 原边和副边电流检测
  • 同步整流器控制
    - 均流
    - ORFET控制
  • 快速数字校准
  • 用户可访问EEPROM
更多细节
show more Icon

ADP1046是一款灵活的数字副边控制器，设计用于AC-DC和隔离DC-DC副边应用。ADP1046与ADP1043A引脚兼容，具有一些性能改进和新特性，包括电压前馈、改进环路响应，以及可编程死区控制，以实现较高效率。

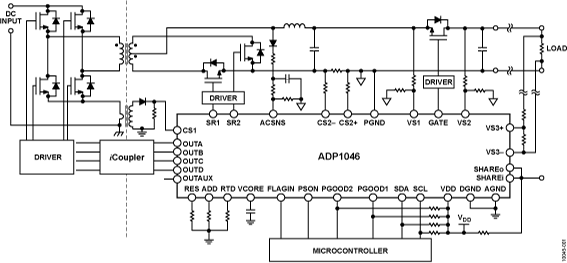

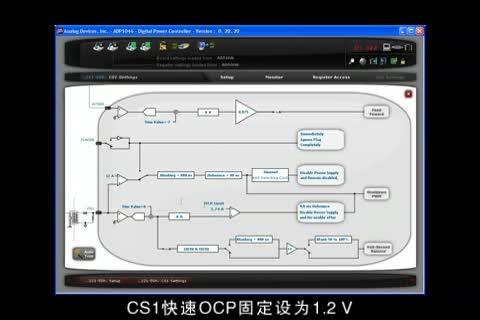

ADP1046还为实现较低元件数量、较大灵活性和较少设计时间进行了优化。具体特性包括本地和远程电压检测、原边和副边电流检测、数字脉宽调制(PWM)产生、均流和冗余OrFET控制。控制环路数字滤波器和补偿功能已集成至该器件，可通过I2C 接口编程。可编程保护功能包括过流保护(OCP)、过压保护(OVP)、欠压闭锁(UVLO)和过温保护(OTP)。

内置的EEPROM允许对集成的环路滤波器、PWM信号时序、浪涌电流和软启动时序进行广泛的编程。通过内置校验和及可编程保护电路，可靠性得以提高。

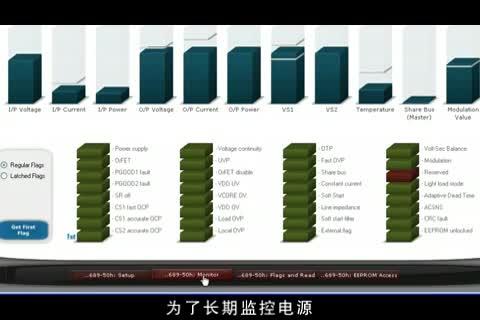

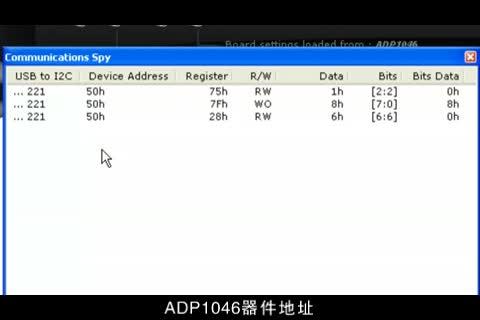

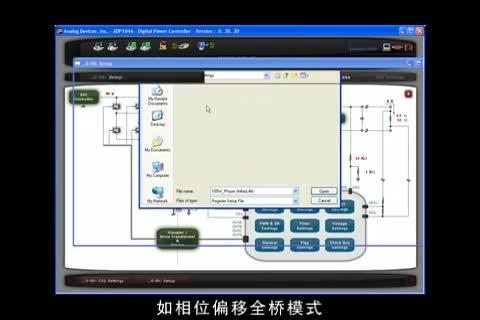

全面的GUI简化了环路滤波器特性的设计和安全特性的编程。工业标准I2C总线可用于访问许多监控和系统测试功能。

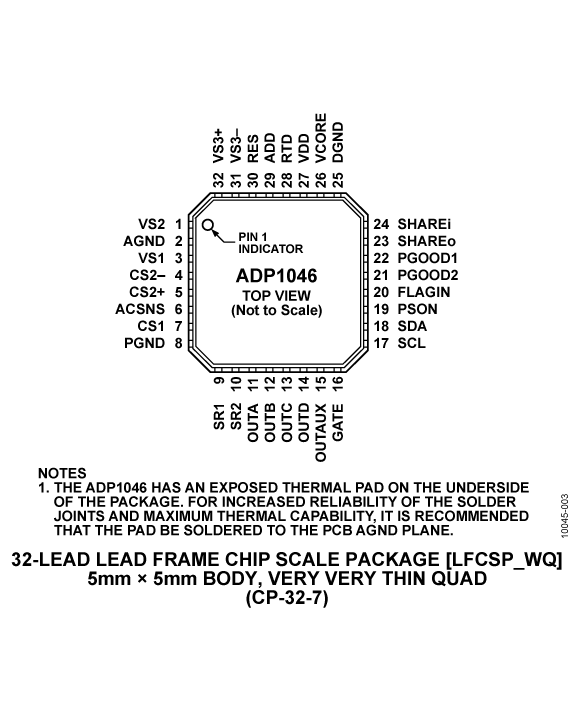

ADP1046提供32引脚LFCSP封装，采用3.3 V单电源供电。

应用

  • AC-DC电源
  • 隔离DC-DC电源
  • 冗余电源系统
  • 服务器、存储、网络和通信基础设施
