概览

优势和特点

  • 宽输入电源电压范围:4.5 V 至 60 V
  • 集成式反激电源开关
  • 生成隔离式独立双极输出和工厂可编程降压输出
    • VOUT1:21 V、24 V 或 6 V 至 28 V
    • VOUT2:5.15 V、5.0 V 或 3.3 V
    • VOUT3:−24 V 至 −5 V
  • 使用 1:1 比率的变压器简化变压器设计
  • 适用于反激、降压和反相稳压器的峰值电流限制和 OVP
  • 精密启用输入和电源正常输出
  • 可通过 SYNC 输入调整开关频率
  • 每个稳压器的内部补偿和软启动控制
  • 高速低传播延迟 SPI 信号隔离通道
  • 三个 100 kbps 通用隔离式数据通道
  • 9 mm × 7 mm LFCSP 外形尺寸可实现小巧的解决方案总体尺寸
  • 工作结温范围为 −40°C 至 +125°C
  • 符合 CISPR11 B 级辐射发射限制
  • 安全和监管审批(申请中)
    • UL 认证:2500 V rms 持续 1 分钟,符合 UL 1577 标准
    • CSA 元件验收通知 5A
      • 从属器件、主器件和现场电源域之间 300 V rms 的基本绝缘(IEC 61010-1,申请中)
    • VDE 合规证书
      • DIN V VDE 0884-10 (VDE 0884-10):2006-12
      • VIORM = 565 VPEAK

产品详情

ADP1031 是一款高性能隔离式微功耗管理单元 (PMU),它将隔离式反激直流/直流稳压器、反相直流/直流稳压器和降压直流/直流稳压器结合在一起,提供三个隔离的电源轨。此外,ADP1031 包含四个高速串行外设接口 (SPI) 隔离通道和三个通用隔离器,适用于需要低功耗和小解决方案尺寸的通道对通道隔离应用。

ADP1031 适合在 +4.5 V 至 +60 V 的输入电压范围内运行,它可为 VOUT1 生成 +6 V 至 +28 V(可调版本)或 +21 V 和 +24 V(固定版本)的隔离输出电压,为 VOUT2 生成 +5.15 V、+5.0 V 或 +3.3 V 的工厂可编程电压,并可为 VOUT3 生成 −24 V 至 −5 V 的可调输出电压。

默认情况下,ADP1031 反激稳压器在 250 kHz 的开关频率下运行,而降压和反相稳压器在 125 kHz 的频率下运行。所有三个稳压器均相互相移以降低电磁干扰 (EMI)。ADP1031 可以在 350 kHz 至 750 kHz 的频率范围内由外部振荡器驱动以便于在敏感应用中进行噪声过滤。

ADP1031 中集成的数字隔离器使用 ADI 公司的 iCoupler® 芯片级变压器技术,已针对低功耗和低辐射发射进行优化。

ADP1031 采用 9 mm × 7 mm 41 引脚 LFCSP 封装,适合在 −40°C 至 +125°C 的结温范围内运行。

应用

  • 工业自动化和过程控制
  • 仪器仪表和数据采集系统
  • 数据和电源隔离

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

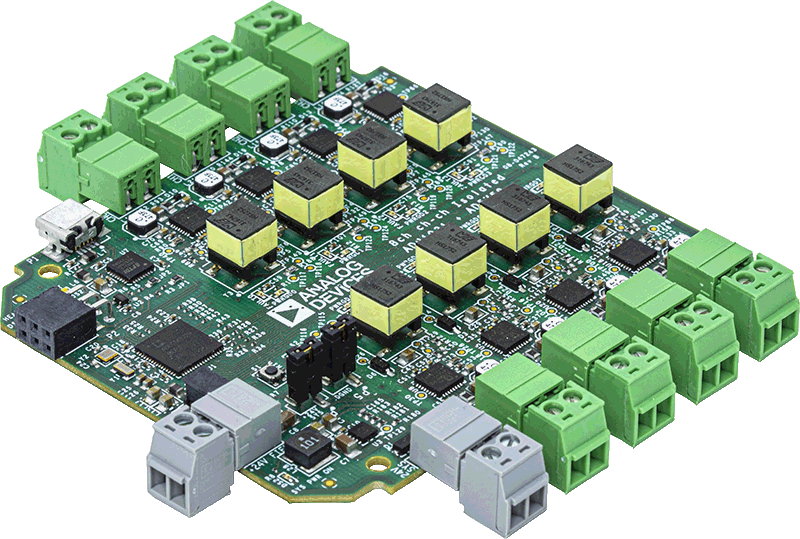

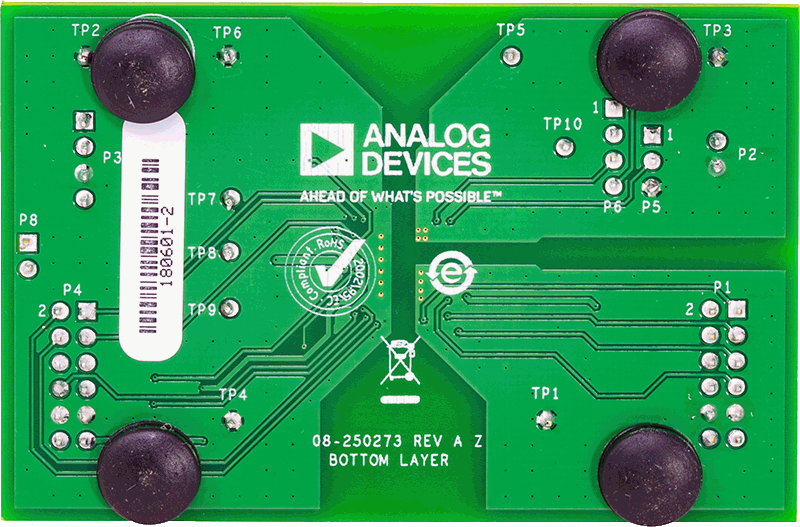

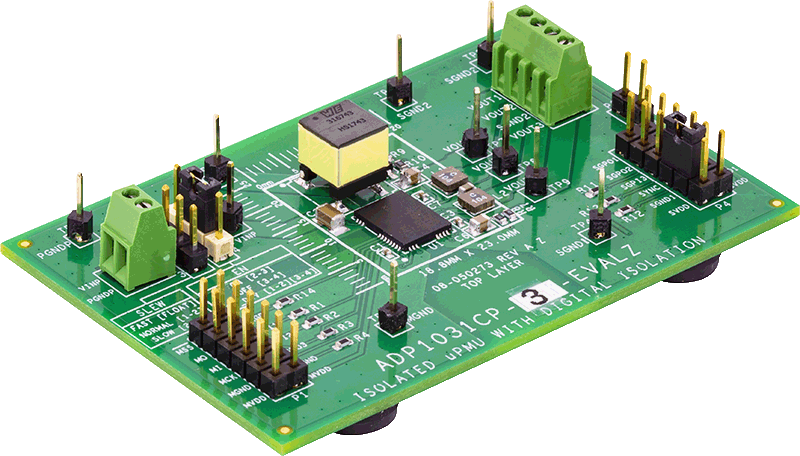

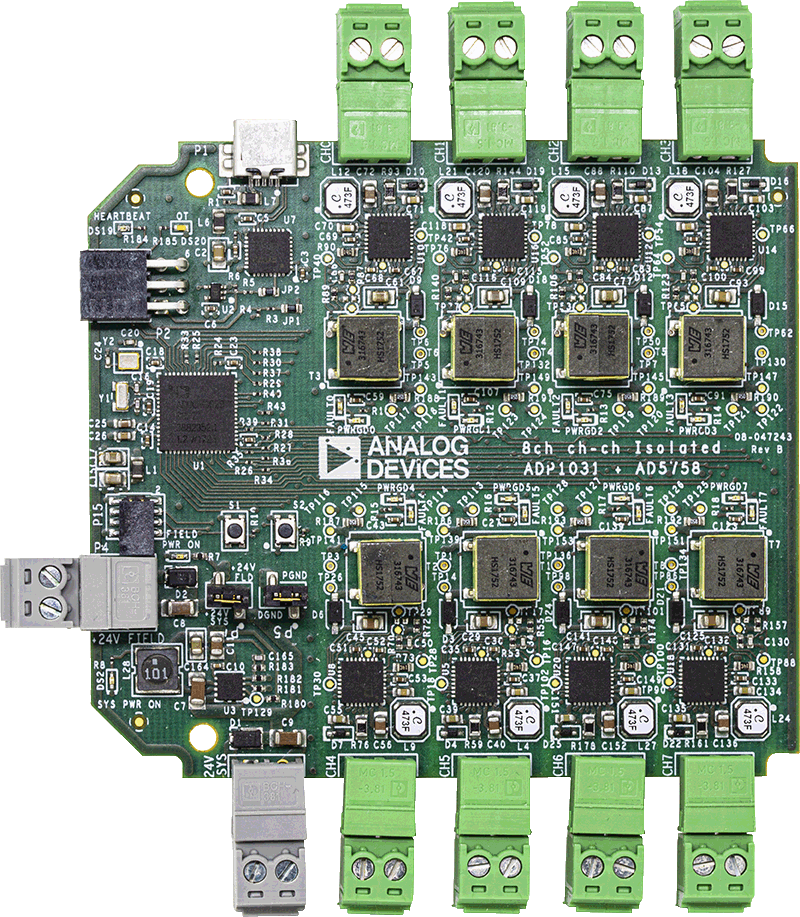

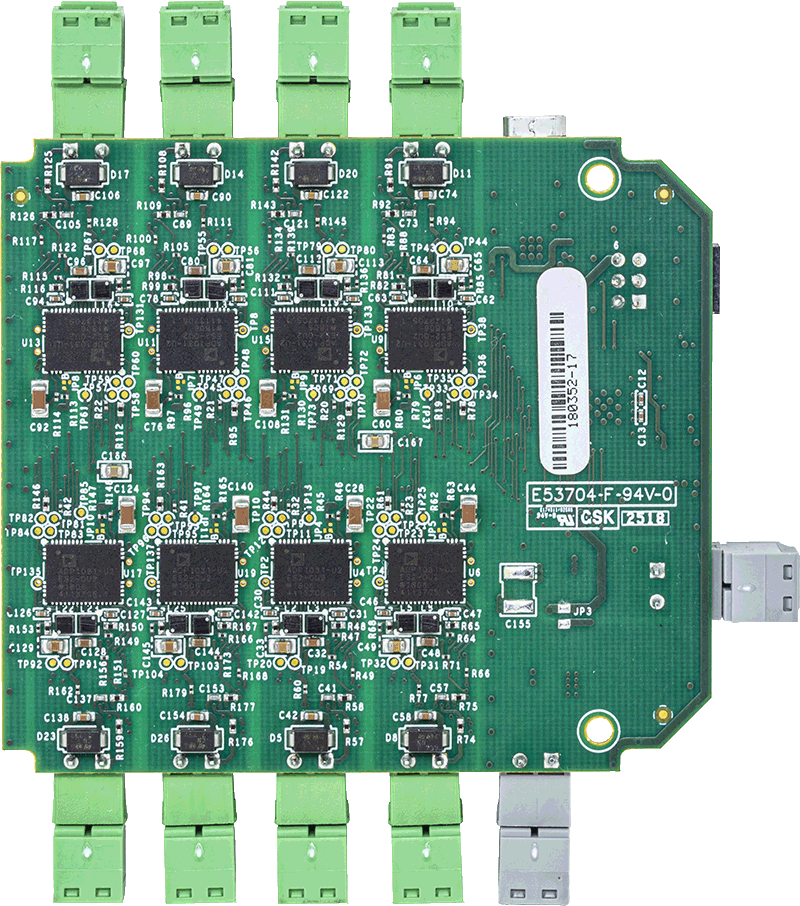

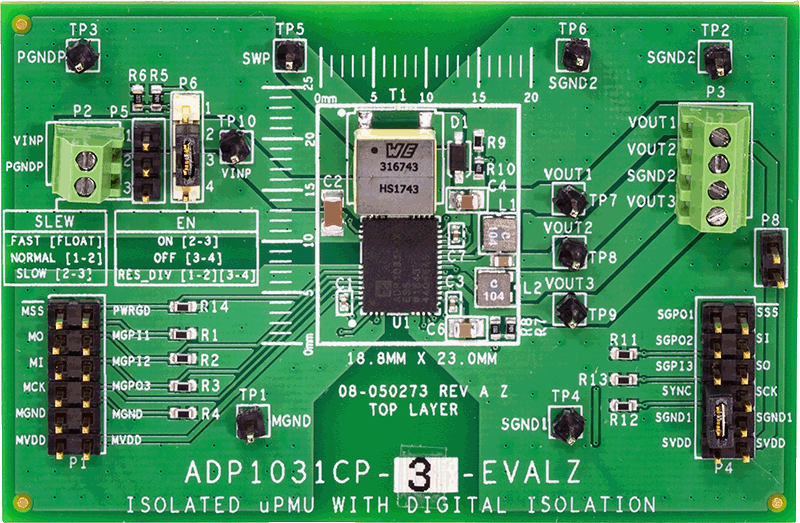

评估套件 (2)
