概览

优势和特点

  • 获得专利的高效率单电感架构
  • 用于TEC驱动器的集成式低RDSON MOSFET
  • TEC电压和电流工作监控
  • 无需外部检测电阻
  • 独立的TEC加热和冷却限流设置
  • 可编程最大TEC电压

  • 2 MHz PWM开关频率
  • 外部同步
  • 兼容数字热控环路
  • 2.50 V、1%精度基准电压输出
  • 采用25引脚、2.5 mm x 2.5 mm WLCSP或24引脚、4 mm x 4 mm LFCSP封装




产品详情

ADN8833是一款集成1 A功率MOSFET的单芯片H桥TEC驱动器。它包括提供线性驱动器(LDR)输出的线性功率级,以及提供SW输出的脉冲宽度调制(PWM)功率级。根据CONT输入的控制电压,ADN8833通过TEC驱动电流,将连接至TEC模块的激光二极管或无源组件的温度建立至可编程的目标温度。

CONT输入所施加的控制电压由数模转换器(DAC)产生,后者靠近温度控制系统的数字比例-积分-微分(PID)环路。

内部2.5 V基准电压提供精确的1%输出,用于分压器网络偏置,从而在加热和冷却模式下对最大TEC电流和电压限值进行编程。该基准电压也可用于DAC和温度检测电路,包括热敏电阻电桥和模数转换器(ADC)。

*产品受美国专利第6,486,643号保护

应用

  • TEC温度控制
  • 光学模块
  • 光纤放大器
  • 光纤网络系统
  • 需要TEC温度控制的仪器仪表

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

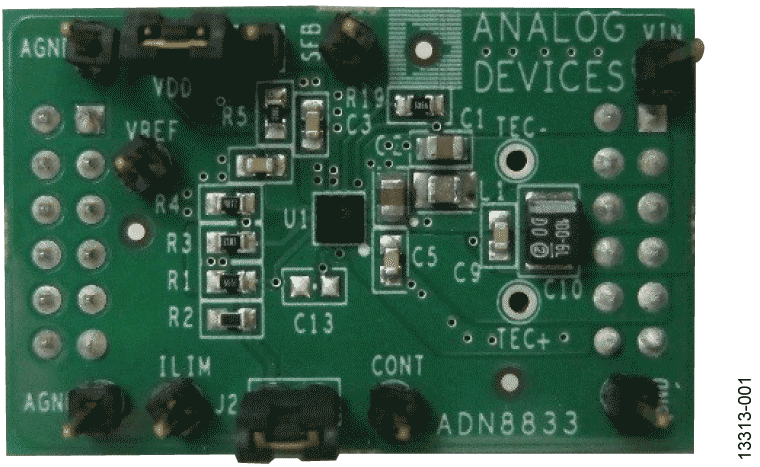

评估套件 (1)

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
ADN8833ACBZ-R2 材料声明 质量和可靠性 25-Ball WLCSP (2.54mm x 2.54mm)
ADN8833ACBZ-R7 材料声明 质量和可靠性 25-Ball WLCSP (2.54mm x 2.54mm)
ADN8833ACPZ-R2 材料声明 质量和可靠性 24-Lead LFCSP (4mm x 4mm w/ EP)
ADN8833ACPZ-R7 材料声明 质量和可靠性 24-Lead LFCSP (4mm x 4mm w/ EP)
