ADN4664

量产

双通道、3 V、CMOS、LVDS差分线路接收器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 输出引脚提供±15 kV ESD保护
  • 转换速率:400 Mbps (200 MHz)
  • 直通式引脚排列可简化PCB布局
  • 通道间偏斜:100 ps(典型值)
  • 传播延迟:2.5 ns(最大值)
  • 3.3 V电源
  • 关断时为高阻抗输出
  • 低功耗:3 mW(静态典型值)
  • 与现有5 V LVDS驱动器兼容
  • 接受小摆幅(典型值310 mV)差分信号电平
  • 支持开路、短路和端接输入故障安全功能
  • 阈值区间:0 V至−100 mV

ADN4664是一款双通道、CMOS、低压差分信号(LVDS)线路接收器,提供400 Mbps (200 MHz)以上的数据速率,功耗超低。它采用直通式引脚排列,便于PCB布局以及输入与输出信号分离。该器件接受低压(典型值310 mV)差分输入信号,并将其转换为单端3 V TTL/ CMOS逻辑电平。



ADN4664及其配套LVDS驱动器ADN4663为高速点对点数据传输提供一种新的解决方案,可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL),功耗则更低。
应用

  • 点对点数据传输
  • 多分支总线
  • 时钟分配网络
  • 背板接收器
  • ADN4664
    双通道、3 V、CMOS、LVDS差分线路接收器
    ADN4664-fbl
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

    创建新项目
    提问

    参考资料

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    工具及仿真模型

    ADN4664 IBIS Model 1


    评估套件

    EVAL-EZLINX

    ezLINX™ iCoupler®隔离式接口开发环境

    特性和优点

    • 即插即用系统评估
    • 轻松评估8个隔离式物理层通信标准
    • 开源硬件
    • 开源软件
    • iCoupler® 和 isoPower®技术
    • 运行uCLinux的ADSP-BF548 Blackfin处理器
    • 电脑示例应用
    • 嵌入式uCLinux示例应用

    产品详情

    ezLINX™ iCoupler®隔离接口开发环境为开发人员提供了高性价比、即插即用的方法,支持八个物理层评估,同时满足数字隔离通信标准(USB、RS-422、RS-485、RS-232、CAN、SPI、I2C和LVDS)。Blackfin®ADSP-BF548处理器用于运行uCLinux操作系统,可轻松通过开源硬件和软件平台定制。 为设计和评估隔离通信标准的嵌入式设计师和系统架构师极大地缩短了 开发时间。 ezLINX上的接口采用ADI的隔离式收发器,该收发器集成了iCoupler®isoPower®数字隔离器技术

    资料

    软件

    EVAL-EZLINX
    ezLINX™ iCoupler®隔离式接口开发环境

    参考电路

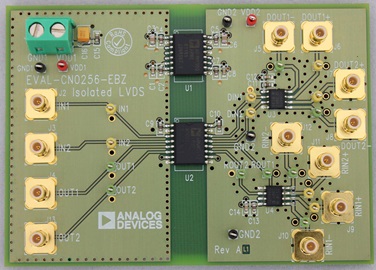

    CN0256
    隔离式LVDS接口电路
