ADMV7315
推荐用于新设计E 波段，上变频器 SiP，71GHz 至 86GHz
- 产品模型
- 1
概述
- 最大转换增益：42dB
- 增益调节范围：32dB（最小值）
- PSAT：30dBm
- OIP3：当总输出功率 POUT 为 20dBm 时，为 36dBm
- OP1dB：28dBm
- 三线 SPI 控制，用于上电/断电和偏置调整
- 信号链中的多个包络/功率检测器
- 内置温度传感器
- 独立的模拟 VGA 和 PA 偏置调整
- 表面贴装，20mm × 19mm，LGA_CAV 封装
ADMV7315 是一款完全度集成的 SiP I/Q 上变频器，支持 DC 至 5GHz 的 IF 输入，并提供 71GHz 至 86GHz 的 RF 输出。该设备采用由 6 倍本振 (LO) 倍频链驱动的镜像抑制混频器。混频器射频输出之后是可变增益放大器 (VGA) 和两个功率放大器 PA_A (PA1) 和 PA_B (PA2)，典型转换增益为 42dB。每个可变增益放大器和 PA_B 功率放大器内部均集成一个包络检测器和功率检测器，用于检测功率电平并为 LO 抑制提供参考。提供差分 I 和 Q 混频器输入，并可由差分 I 和 Q 基带波形驱动，用于直接转换应用。或者，可以针对单端应用使用一个外部 90° 混合和两个外部 180° 混合来驱动输入。

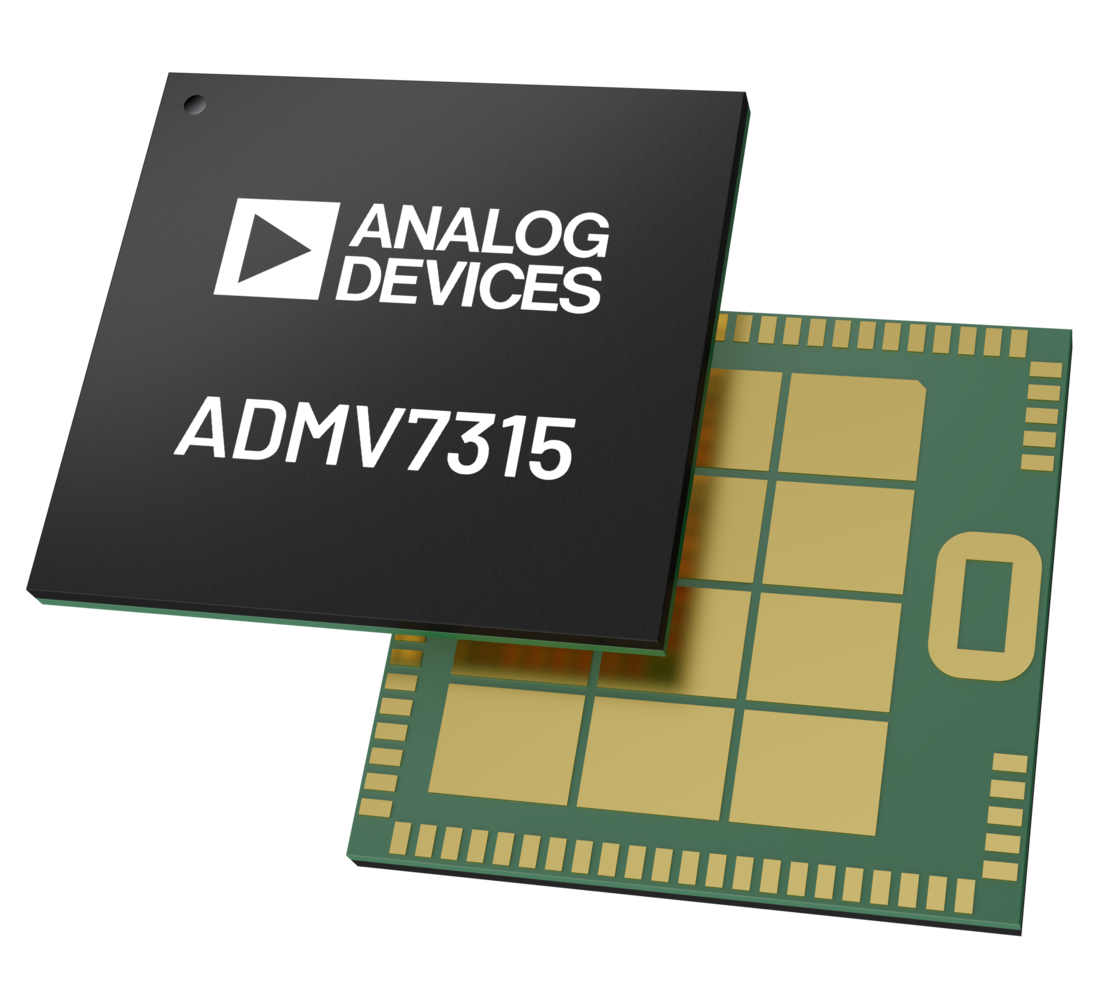

ADMV7315 采用完全集成、表面贴装、75 端子、20mm × 19mm 焊盘栅格阵列 (LGA) 封装。ADMV7315 的工作温度范围为 -40°C 至 +85°C。
应用
- E 波段通信系统
- 高容量无线回程
- 卫星馈线链路
