ADMV1128A

24GHz 至 29.5GHz 5G 微波上变频器和下变频器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性

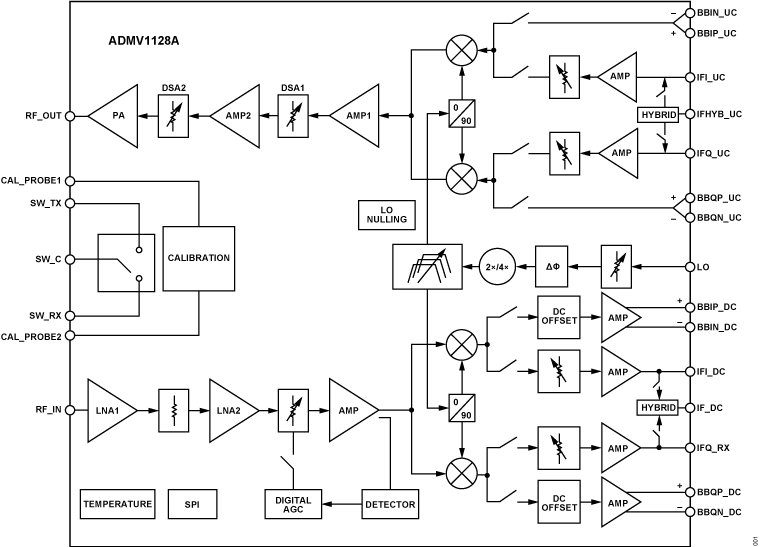

  • 芯片中集成了上变频器(变送器)、下变频器(接收器)和带有 2× 或 4× 乘法器的 LO 链
  • 射频频率范围:24GHz 至 29.5GHz
  • LO 输入频率范围:x2 模式为 8GHz 至 15GHz,x4 模式为 5GHz 至 7.5GHz
  • 上变频器和下变频器的 2 种工作模式
    • 差分基带 I/Q 直接转换(基带模式)
    • 具有可选片内混合功能的复杂 IF 操作(IF 模式)
  • 接收模式下可编程基带输出共模电压为 0.7V 至 1.5V,可通过 SPI 或物理引脚设置
  • 可编程混频器栅极电压可在发送模式下适应 0V 至 1.5V 的基带输入共模
  • 匹配的 50Ω 阻抗、单端射频输入和输出以及射频开关端口
  • 匹配的 50 Ω 阻抗、单端 LO 输入
  • 低相位变化与增益控制
  • 上变频模式
    • 边带抑制和载波馈通优化
    • 用于 LO 馈通校准的包络检波器
  • 下变频模式
    • 镜像抑制和 I/Q 不平衡优化
    • 基带 I/Q 直流偏移校正
    • 用于接收器增益设置的接收器混频器功率检波器
  • LO 链特点
    • 可变增益以适应各种 LO 驱动强度值
    • 用于 LO 同步的 360° 移相器
    • 可编程 LO 谐波抑制滤波器
    • I/Q 相位校正
  • 通过外部引脚实现快速 TDD 切换时间
  • 用于阵列校准的校准探头
  • 完全可通过 3 线或 4 线 SPI 接口进行编程,并兼容 ADMV4828 接口
  • 6mm × 6.5mm,BGA 封装(参见外形尺寸部分)
更多细节
show more Icon

ADMV1128A 是一款隔离器上硅 (SOI)、微波、上变频器和下变频器,并针对在 24GHz 至 29.5GHz 频率范围内运行的 5G 射频设计进行了优化。

上变频器和下变频器都提供两种频率转换模式。一种模式是从和/或向单端或复杂的中频 (IF) 信号进行转换,然后通过片内 90° IF 混合,称为 IF 模式。

另一种模式是从和/或向差分基带同相/正交 (I/Q) 输入和输出的直接转换,称为基带模式。I/Q 基带输出共模电压在 0V 和 1.5V 之间可编程。SPI 提供正交相位的微调,以优化 I/Q 解调性能。

当该套件用作镜像抑制下变频器时,在校准之前,不需要的镜像项通常被抑制到 24dBc。ADMV1128A 提供平方律功率检波器,允许监控下变频器混频器输入端的功率电平。

RF 接收输入、RF 发射输出和本地振荡器 (LO) 接口都是单端的,并且匹配到 50Ω。片内 RF 开关提供了将发射和接收 RF 端口组合在一起的选项,用于时分双工 (TDD) 应用。

串行端口接口 (SPI) 可调整正交相位,以实现最佳边带抑制。此外,当不需要载波馈通优化时,SPI 允许关闭输出包络检波器,以降低功耗。

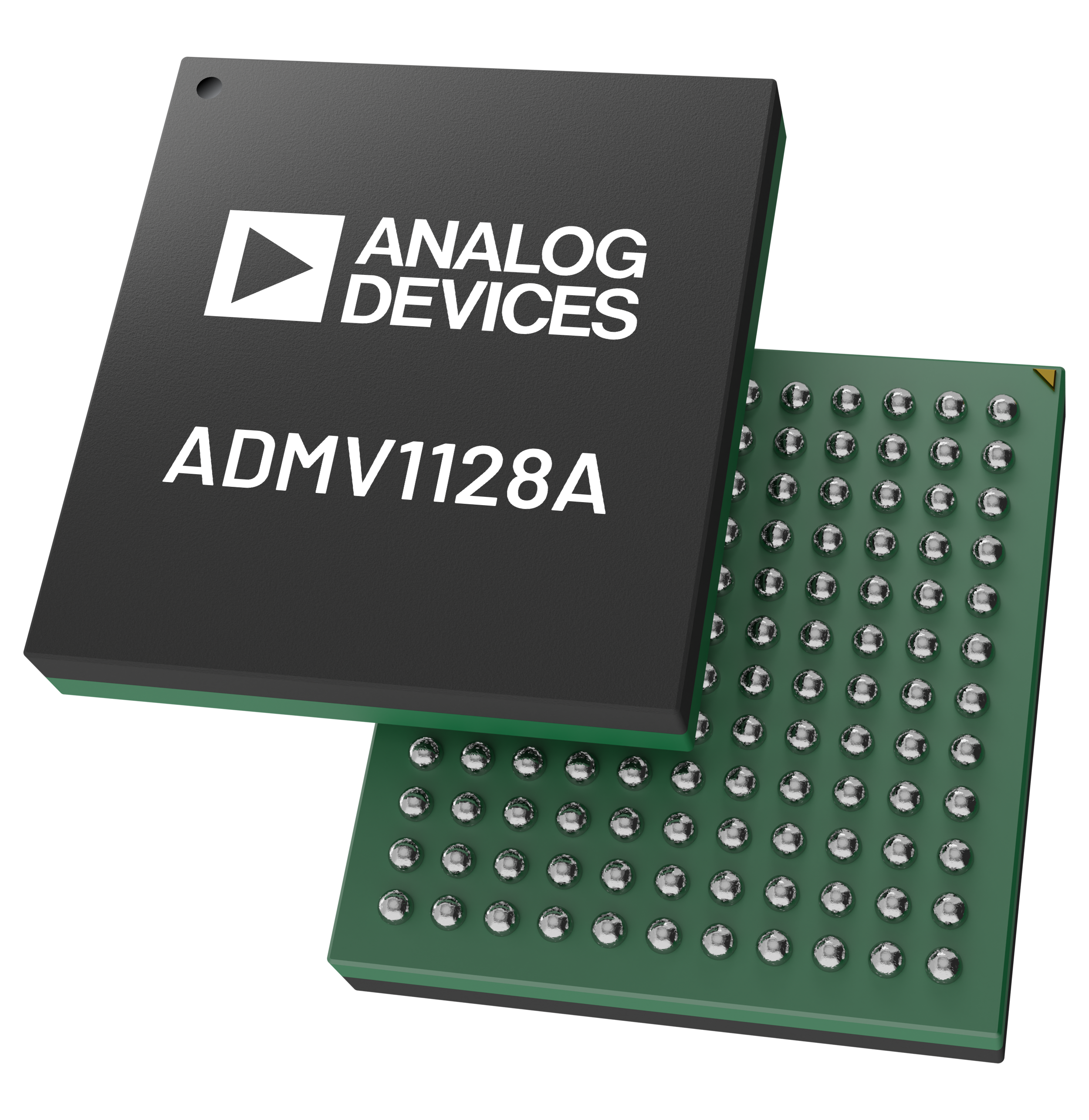

ADMV1128A 上变频器和下变频器采用紧凑的耐热性能增强型 6mm ×6.5mm 球栅阵列 (BGA) 封装。这种 BGA 封装能够从封装顶部对 ADMV1128A 进行散热,以实现最高效的散热。ADMV1128A 的工作温度范围为 −40°C 至 +95°C TC

应用

  • 毫米波 5G 应用
  • 点对点微波射频
  • 雷达和电子战系统
  • 仪器仪表和自动测试设备 (ATE)
