ADMV1012

17.5 GHz至24 GHz、GaAs、MMIC、I/Q下变频器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • RF 输入频率范围：17.5 GHz 至 24 GHz
  • IF 输出频率范围：2.5 GHz 至 3.5 GHz
  • LO 输入频率范围：7 GHz 至 13.5 GHz
  • 转换增益（混合器件）：15 dB（典型值）
  • SSB 噪声指数：2.5 dB（典型值）
  • 输入 IP3：3 dBm（典型值）
  • 输入 P1dB：−5 dBm（典型值）
  • 20 dB 镜频抑制
  • 单端 50 Ω RF 和 LO 输入端口
  • 裸露焊盘、4.9 mm × 4.9 mm、32引脚LCC封装
更多细节
show more Icon

ADMV1012 是一款采用紧凑的砷化镓(GaAs)设计、单芯片微波集成电路(MMIC)双边带(DSB)下变频器，采用符合RoHS标准的封装，针对输入频率范围为17.5 GHz至24 GHz的点对点微波无线电设计进行优化。

ADMV1012提供15 dB的转换增益、25 dB的镜像抑制性能和2.5 dB噪声指数。ADMV1012采用射频(RF)低噪声放大器(LNA)，后接由驱动放大器驱动集成×2乘法器的本振(LO)的同相/正交(I/Q)双平衡混频器。它具有IF1和IF2正交混频器输出，所需外部90°混合型器件用于选择所需边带。

I/Q 混频器拓扑结构则降低了干扰边带滤波要求。ADMV1012为混合型DSB下变频器的小型替代器件，无需线焊，可以使用表贴制造装配。

ADMV1012 下变频器采用紧凑的散热增强型、4.9 mm × 4.9 mm、32引脚LCC封装。ADMV1012工作温度范围为−40°C至+85°C。

应用

  • 点对点微波无线电
  • 雷达和电子战系统
  • 仪器仪表、自动测试设备 (ATE)
  • 卫星通信
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADMV1012

文档

1
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 11/01/2017
英文

ADMV1012: 17.5 GHz to 24 GHz, GaAs, MMIC, I/Q Downconverter Data Sheet (Rev.A)

打开PDF文件

redirect
434.17 K
download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADMV1012AEZ 32-Lead LCC (4.9mm x 4.9mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADMV1012AEZ-R7 32-Lead LCC (4.9mm x 4.9mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADMV1012

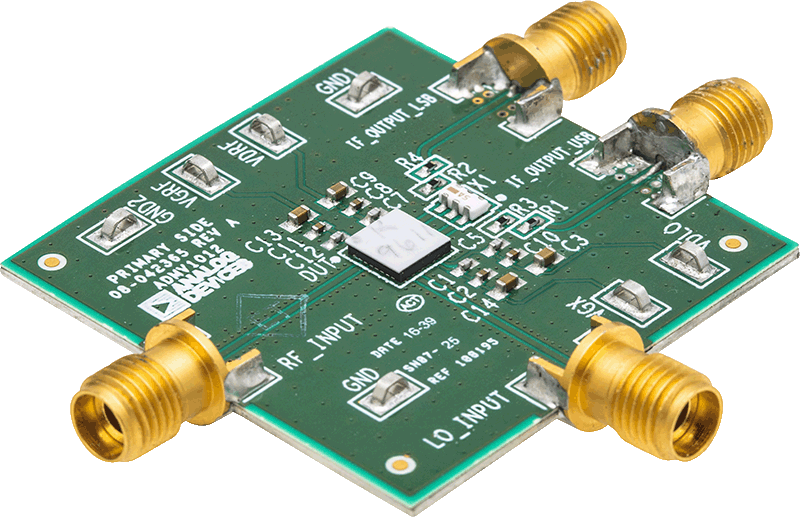

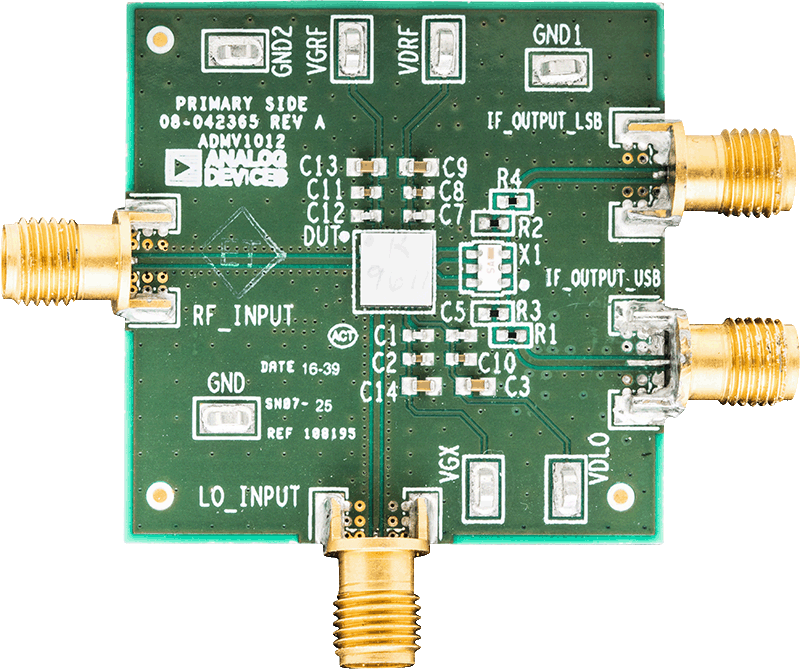

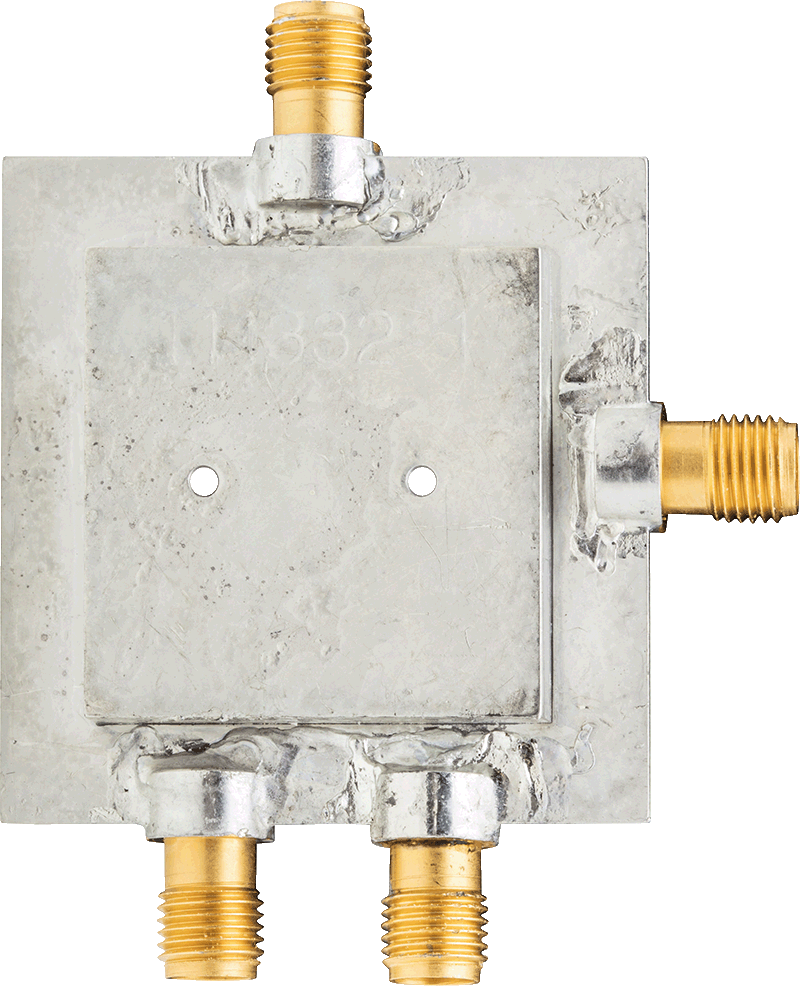

ADMV1012 评估板

zoom

EVAL-ADMV1012

ADMV1012 评估板

download icon

下载

 print icon

打印
EVAL-ADMV1012
ADMV1012 评估板
立即购买 更多内容

产品详情

应用所用的电路板必须采用RF电路设计技术。信号线必须具有50 Ω阻抗，且封装接地引脚和裸露焊盘必须直接连接到接地层。利用足够数量的通孔来连接上下接地层。评估电路板可向ADI公司申请获得。
