ADM8642

具有禁用输入和低电平阈值电压的超低功耗电压检测器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 超低功耗：ICC = 92 nA（典型值）
  • 精密低压监控
  • 预调整监控阈值选项
    • ADM8642在0.5 V至1.9 V范围内具有20种选项
  • 阈值精度：±1.3%（整个温度范围内）
  • 输出禁用输入
  • 23 μs至26 μs典型传播延迟
  • 开漏类输出
  • 电源毛刺抑制
  • 采用1.46 mm x 0.96 mm WLCSP封装
  • 工作温度范围：-40℃至+85℃
更多细节
show more Icon

ADM8641 和 ADM8642 均为适合一般应用的简单电压检测器。超低功耗使这些器件适合对电源效率敏感的系统，例如电池供电的便携式设备和电表。

由于具有整个工作温度范围内0.5 V至4.63 V的工厂预设检测阈值和±1.2%的精度，使得器件能够通过直接接触精确监控目标节点。利用DIS输入，无论输入处于何种状态，用户都可以让输出保持低电平。并非所有的器件选项均作为标准型号发布销售。完整信息请参见“订购指南”部分。

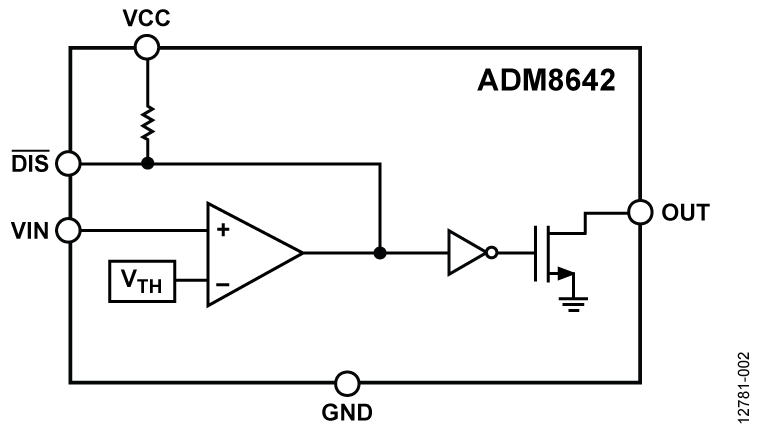

ADM8641监控VCC引脚上的电压。ADM8642上的单独电源引脚使其具有低至0.5 V的较低检测阈值。

ADM8641和ADM8642采用6引脚、1.46 mm × 0.96 mm WLCSP封装。这些器件的额定温度范围为−40°C至+85°C。

应用

  • 便携式/电池供电设备
  • 微处理器系统
  • 电能计量
  • 能量采集
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADM8642

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/16/2015
英文

ADM8641/ADM8642: Ultralow Power Voltage Detector Data Sheet (Rev.D)

打开PDF文件

redirect
238.63 K
download

下载 PDF

PDF Vector

PDF

更新 04/16/2015
日文

ADM8641/ADM8642: 超低消費電力電圧検出器 (Rev.A)

打开PDF文件

redirect
309.45 K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 04/21/2020
英文
UG-1777: Evaluating the ADM8641/ADM8642 Ultralow Power Voltage Detector (Rev.0) redirect icon

248.17 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

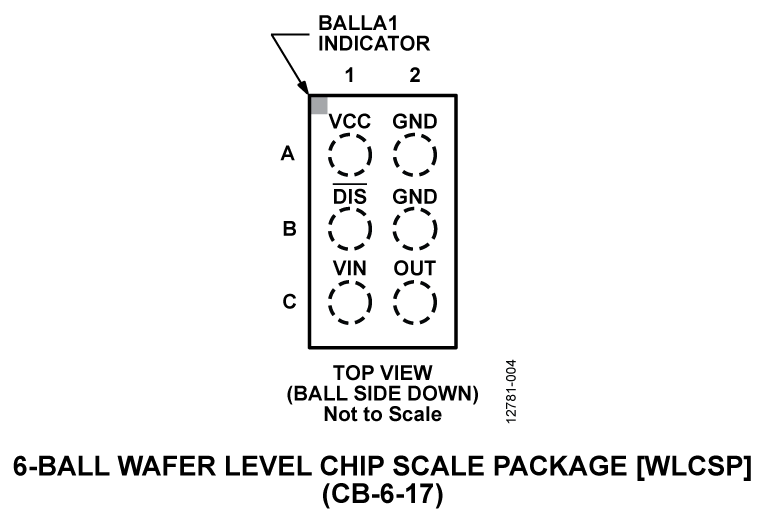

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADM8642T100ACBZ-R7 6-Ball WLCSP (0.96mm x 1.46mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 1

reference details image

ADM8641-EVALZ/ADM8642-EVALZ

超低功耗电压检波器 ADM8641 和 ADM8642 的评估板

zoom

ADM8641-EVALZ/ADM8642-EVALZ

超低功耗电压检波器 ADM8641 和 ADM8642 的评估板

download icon

下载

 print icon

打印

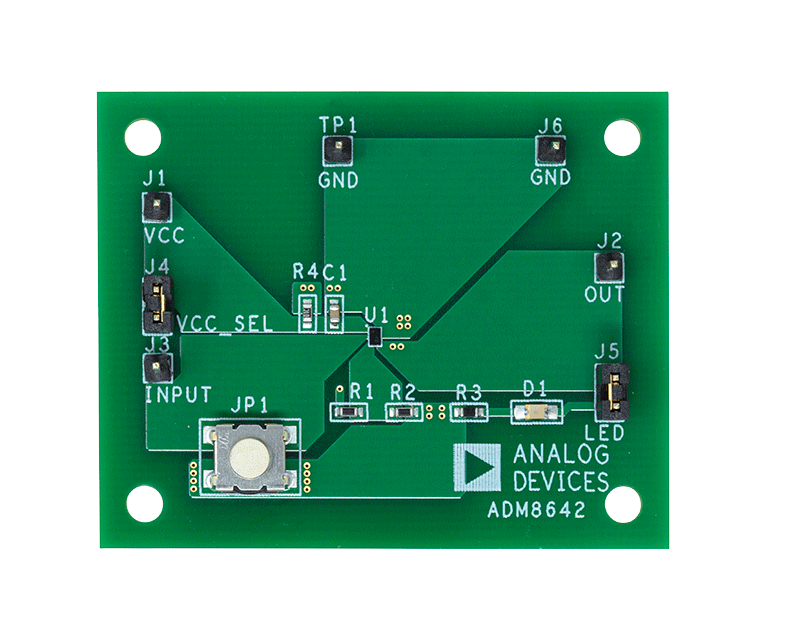

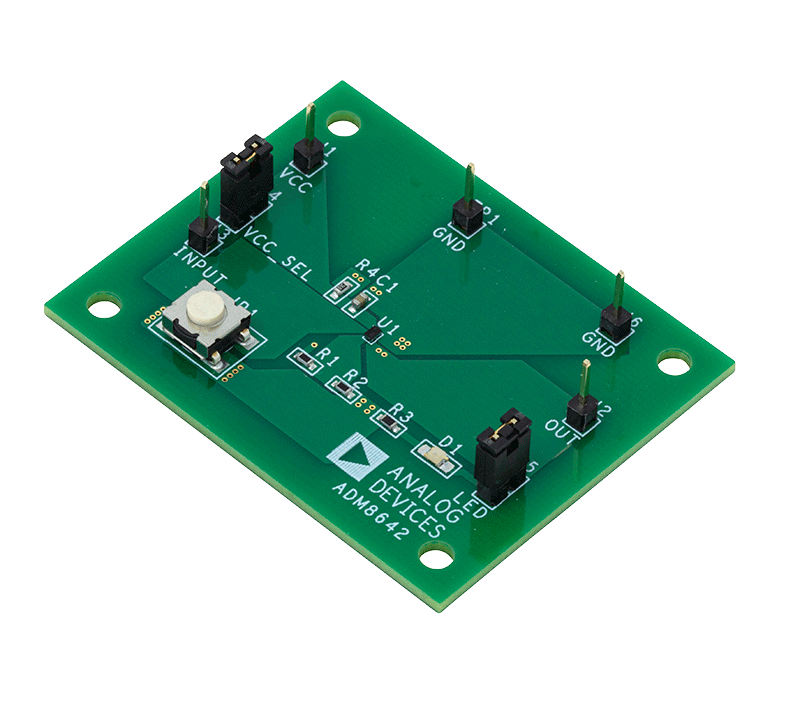

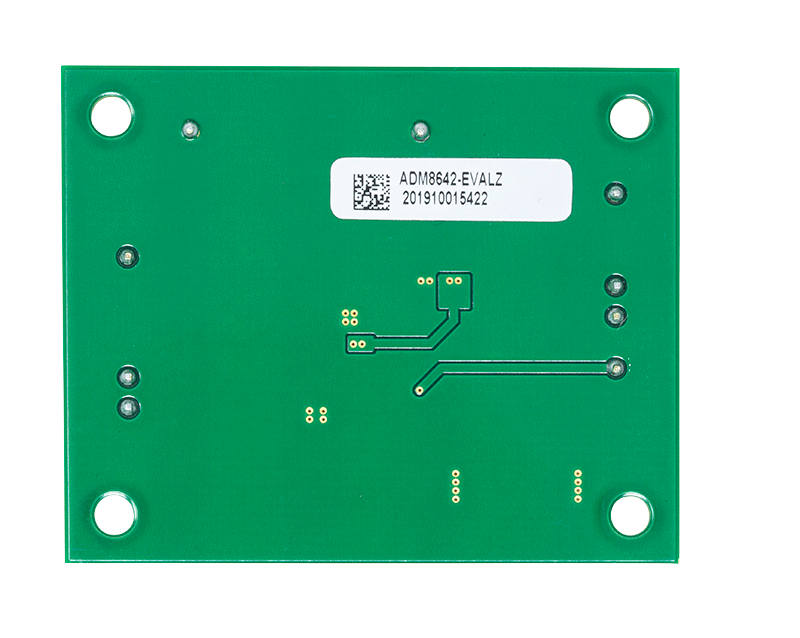

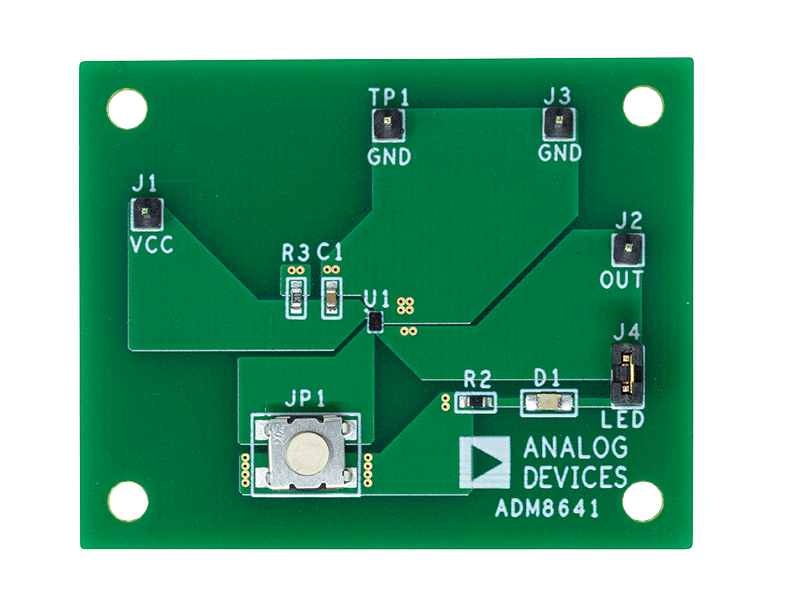

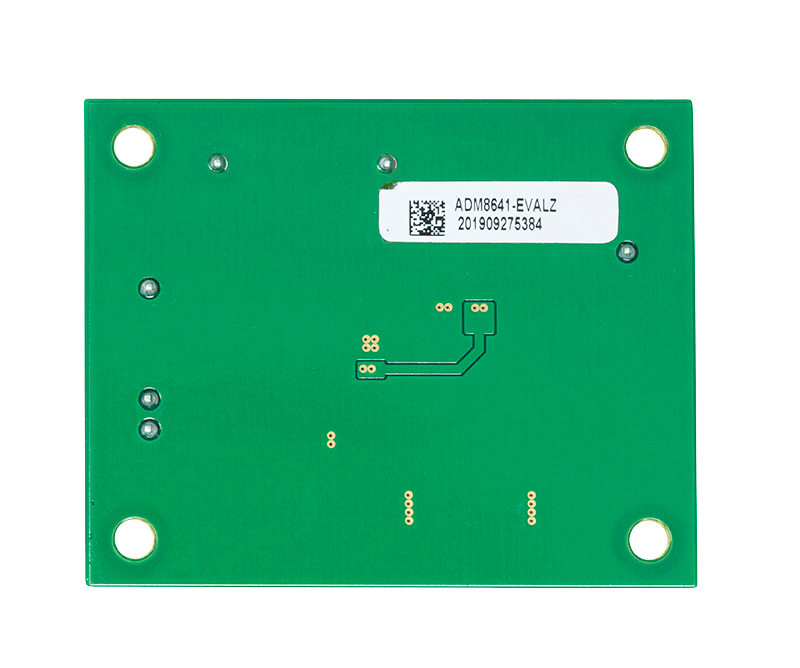

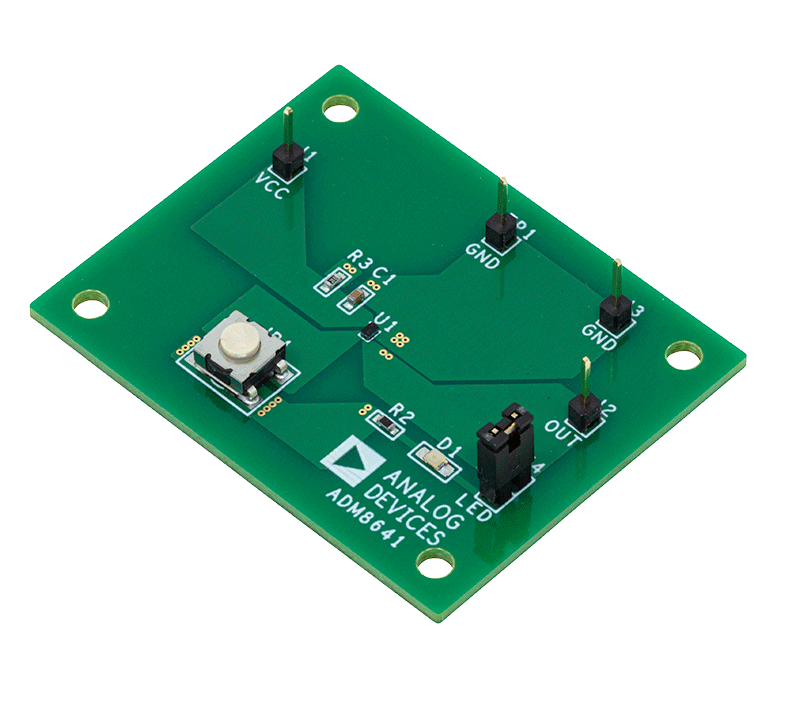

ADM8641-EVALZ/ADM8642-EVALZ
超低功耗电压检波器 ADM8641 和 ADM8642 的评估板

特性和优点

  • 板载 ADM8641 电压检波器，内部阈值 2.63 V，ADM8641-EVALZ 的精度为 ±1.3％
  • 板载 ADM8642 电压检波器，内部阈值 1 V，ADM8641-EVALZ 的精度为 ±1.6％
  • 用于使用 ADM8642-EVALZ 进行低压监控的独立电源引脚 (VCC) 和输入引脚 (INPUT)
  • 内置轻触开关以覆盖输入条件
  • 内置 LED 用于输出监控
立即购买 更多内容

产品详情

ADM8641-EVALZ/ADM8642-EVALZ 对 ADM8641/ADM8642 超低功耗电压检波器进行评估，其预微调电压监控阈值分别为 2.63 V 和 1V。对于 ADM8641-EVALZ 和 ADM8642-EVALZ，这些阈值分别精确到 ±1.3％ 和 ±1.6％。

ADM8641-EVALZ VCC 引脚可用于监控外部电压的电平。用户可以在 ADM8642-EVALZ VCC_SEL 引脚上外接跳线，以实现对此 ADM8642-EVALZ VCC 引脚的监控。用户还可以为 ADM8642-EVALZ INPUT 引脚使用独立电源，以实现低压监控。

ADM8641-EVALZ/ADM8642-EVALZ 有一个 OUT 引脚，可以通过按下内置的轻触开关而保持低电平，而不受监控的外部电压状态影响，该开关将 ADM8641/ADM8642 DIS 引脚接地。ADM8641-EVALZ/ADM8642-EVALZ OUT 引脚处内置一个发光二极管 (LED)，以根据所监控的外部电压电平来检测引脚状态。

有关 ADM8641/ADM8642 的完整详细信息，请参阅 ADM8641/ADM8642 数据手册，在使用 ADM8641-EVALZ/ADM8642-EVALZ 时，必须同时参阅该数据手册和本用户指南。

资料

pdf icon

PDF

UG-1777: Evaluating the ADM8641/ADM8642 Ultralow Power Voltage Detector (Rev.0) Download

248.17 K

更多 Arrow image

评估套件1

evaluation kit item images

ADM8641-EVALZ/ADM8642-EVALZ

超低功耗电压检波器 ADM8641 和 ADM8642 的评估板
