ADM3260

集成 DC-DC 转换器、支持热插拔的双通道 I2C隔离器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • isoPower的隔离式DC/DC转换器
    • 3.15 V或5.25 V调节输出
    • 输出功率:最高150 mW
    • 高共模瞬变抗扰度: >25 kV/<
  • iCoupler的I2C数字隔离器
    • 双向I2C通信
    • 3.0 V至5.5 V电源/逻辑电平
    • 开漏接口
    • 适合热插拔应用
    • 30 mA吸电流能力
    • 1000 kHz工作频率
  • 20引脚SSOP封装,爬电距离为5.3 mm
  • 工作温度最高可达: 105℃
  • 欲了解更多特性,请参考数据手册



更多细节
show more Icon

ADM3260基于iCoupler®isoPower®芯片级变压器技术,是一款支持热插拔的数字和电源隔离器,集成两路无闩锁、双向通信通道,提供完整的隔离式 I2C接口和集成式隔离DC-DC转换器,支持最高150 mW隔离式电源转换。

iCoupler是一种芯片级变压器技术,其功能、性能、尺寸和功耗均优于光耦器件。拥有双向I2C通道则无需将I2C信号分成单独的发送信号与接收信号,供独立光耦合器使用。

该片上隔离式 DC-DC转换器基于ADI公司的isoPower®技术,可提供 3.15 V 至 5.25 V 隔离调节电压,最大输出功率 150 mW。

借助ADM3260,iCoupler 和 isoPower 通道以及 I2C 收发器可以与半导体电路集成,在小型封装中实现完全隔离的 I2C 接口和电源转换器。ADM3260 提供 20 引脚 SSOP 封装,并具有 -40 ℃ 至 +105 ℃ 的工作温度范围。

isoPower利用高频开关元件,通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心,必须符合相关辐射标准。如需电路板布局建议,请参考应用笔记AN-0971

应用

  • I2C、SMBus或PMBus接口隔离
  • 多级I2C接口
  • 中央交换
  • 电信与数据通信设备
  • -48 V分布式电源系统
  • -48 V电源模块
  • 网络

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADM3260ARSZ
  • HTML
  • HTML
ADM3260ARSZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 8, 2018

- 17_0206

ADM3260 Die Revision and MSL Rating Change

3月 19, 2014

- 13_0109

Notification of qualification of Alternate Fab Foundry at ADI Limerick for TC die in Isolation products.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 8, 2018

- 17_0206

arrow down

ADM3260 Die Revision and MSL Rating Change

3月 19, 2014

- 13_0109

arrow down

Notification of qualification of Alternate Fab Foundry at ADI Limerick for TC die in Isolation products.

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

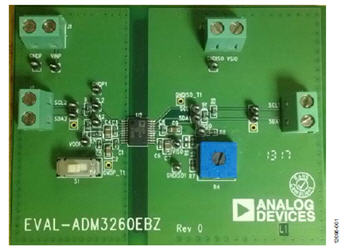

EVAL-ADM3260

ADM3260 评估板

zoom

EVAL-ADM3260

ADM3260 评估板

产品详情

该用户指南提供有关EVAL-ADM3260EBZ评估板的信息。 该评估板提供所有必需的支持电路,让用户可以评估集成DC/DC转换器的热插拔双通道I2C隔离器ADM3260。


ADM3260数据手册提供了更多信息,在使用EVAL-ADM3260EBZ评估板时应加以参考。


ADM3260集成的隔离式DC/DC转换器基于 isoPower 技术,采用高频开关元件通过变压器传输电力。 布局时应特别小心,必须符合辐射标准。 如需电路板布局建议,请参考 AN-0971应用笔记


特性

  • ADM3260全功能评估套件
  • 提供螺丝端子,便于轻松连接
  • 提供多个测试点,以便轻松访问节点
  • 利用旋钮可调节隔离式DC/DC输出电压
  • 具有特殊布局,较大程度降低电磁干扰(EMI)
