特性
- RS-485 A和B总线引脚提供4级EMC认证保护
- IEC 61000-4-5浪涌保护(±4 kV)
- IEC 61000-4-4 EFT保护(±2 kV)
- IEC 61000-4-2 ESD保护
- 接触放电：±8 kV
- 气隙放电：±15 kV
- 经过认证的IEC 61000-4-6传导RF抗扰度(10 V/m rms)
- RS-485 A和B总线引脚HBM ESD >±30 kV
ADM3095E-EP支持防务和航空航天应用（AQEC标准）
- 下载ADM3095E-EP数据手册(pdf)
- 军用工作温度范围为-55°C至+125°C
- 受控制造基线
- 封装/测试厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/17618 DSCC图纸号
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADM3095E是一款3 V至5.5 V、2.5 Mbps、RS-485收发器，RS-485总线引脚提供高达±42V的AC/DC峰值总线过压故障保护特性。该器件可承受过压故障，如电源直接短路和24 V AC电源错误连接至RS-485 A和B总线引脚。ADM3095E是一款集成IEC 61000-4-5 4级浪涌保护特性的RS-485收发器，允许RS-485总线引脚提供高达±4 kV的保护。该器件的总线引脚提供高达±2 kV的IEC 61000-4-4 4级电快速瞬变(EFT)保护和IEC 61000-4-2 4级静电放电(ESD)保护，允许该器件的收发器接口引脚承受高达±15 kV的电压，而不会发生闩锁或损坏。
这些器件具有±25 V的扩展共模输入范围，可通过长电缆提高噪声环境下的数据通信可靠性并实现接地环路电压。通过结合扩展共模范围、过压故障保护、浪涌、EFT保护和ESD保护，提供一款完全集成的电磁兼容性(EMC)保护RS-485收发器器件。
ADM3095E还具有用于灵活数字接口的逻辑电源引脚VIO，工作电压低至1.62 V。ADM3095E具有最小2.1 V的Profibus兼容型高驱动器差分输出电压VOD（电源电压大于4.5 V时）。该器件在−40°C至+125°C宽工作温度范围下具有完整特性，提供16引脚、窄体SOIC封装。
应用
- HVAC网络
- 工业现场总线
- 楼宇自动化
- 公用设施网络
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
6
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADM3095E
文档
9
筛查
1 应用
全部
-
全部
-
数据手册
-
应用笔记
-
用户手册
全部
-
全部
-
英文
-
中文
-
日文
数据手册
4
更新 03/16/2017
英文
ADM3095E: Level 4 EMC Protected RS-485 Transceiver with Full ±42 V Fault Protection Data Sheet (Rev.C)
应用笔记
3
更新 03/16/2017
英文
更新 03/16/2017
中文
更新 03/16/2017
日文
用户手册
2
更新 11/09/2017
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
技术文档
6
数据手册 3
用户手册 2
应用笔记 1
参考资料 2
产品选型指南 1
视频
1
设计资源 6
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADM3095EARZ |
16-Lead SOIC
|
|
|
| ADM3095EARZ-RL7 |
16-Lead SOIC
|
|
|
| ADM3095EBRZ |
16-Lead SOIC
|
|
|
| ADM3095EBRZ-RL7 |
16-Lead SOIC
|
|
|
| ADM3095ETRZ-EP |
16-Lead SOIC
|
|
|
| ADM3095ETRZ-EP-R7 |
16-Lead SOIC
|
|
- ADM3095EARZ
- 引脚/封装图-中文版
-
16-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3095EARZ-RL7
- 引脚/封装图-中文版
-
16-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3095EBRZ
- 引脚/封装图-中文版
-
16-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3095EBRZ-RL7
- 引脚/封装图-中文版
-
16-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3095ETRZ-EP
- 引脚/封装图-中文版
-
16-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADM3095ETRZ-EP-R7
- 引脚/封装图-中文版
-
16-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1

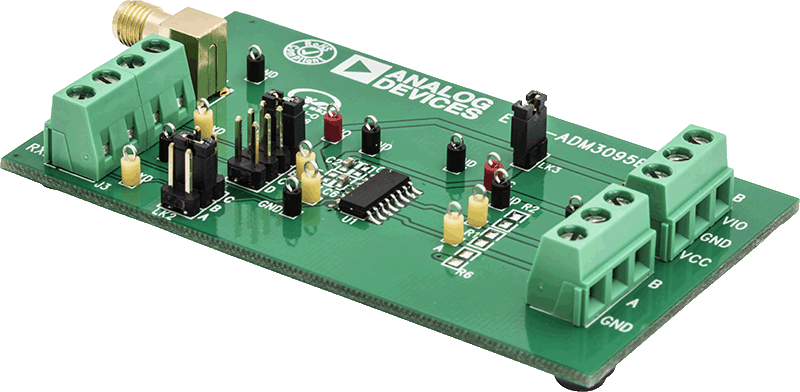

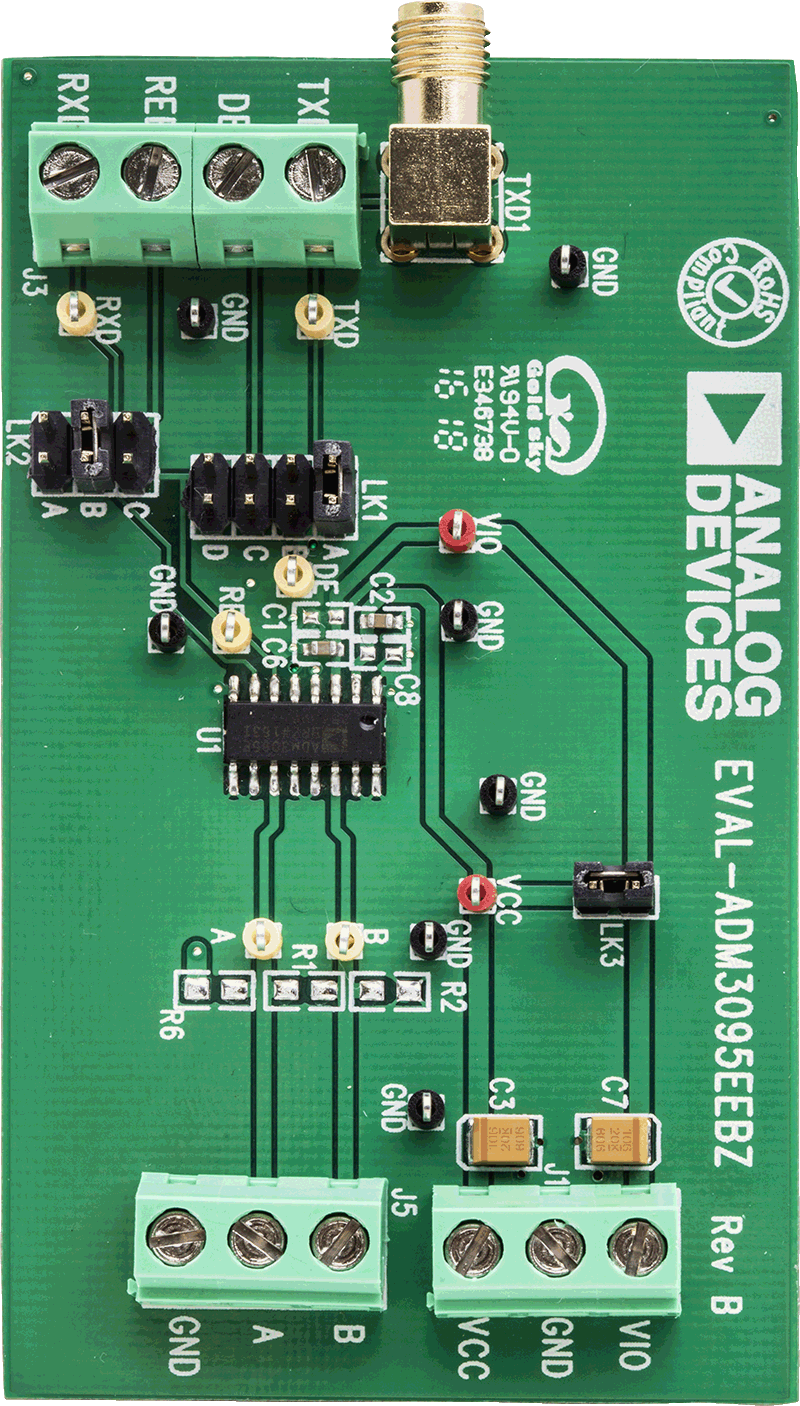

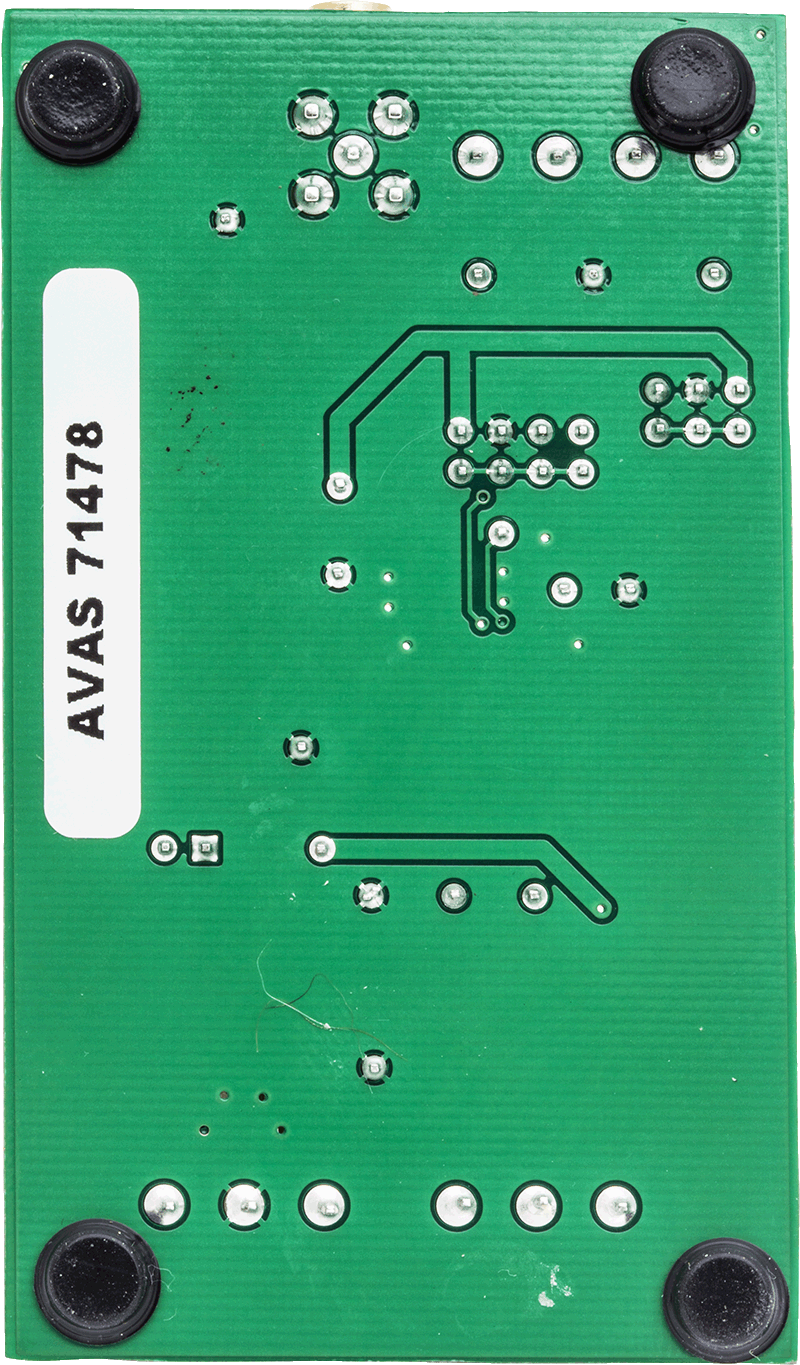

EVAL-ADM3095E
ADM3095E 评估板
ADM3095E 评估板
特性和优点
- 4级IEC EMC认证RS-485评估板
- 通过RS-485 A和B总线引脚保护认证
- IEC 61000-4-5浪涌保护达±4 kV
- IEC 61000-4-4 EFT保护达±2 kV
- IEC 61000-4-2 ESD保护达
接触放电：±8 kV
气隙放电：±15 kV - 经过认证的IEC 61000-4-6传导RF抗扰度测试3级(10 V/m rms)
- 通过RS-485 A和B总线引脚HBM ESD >±30 kV
- 提供高达±42 V AC/DC峰值的A和B总线引脚故障保护
- 通过螺丝端子板可方便地连接电源和信号
- VIO逻辑电源的工作电压范围：1.62 V至5.5 V
- VCC工作电压范围：3.0 V至5.5 V
- 通过跳线连接轻松进行配置
- 用于测量所有信号的测试点
产品详情

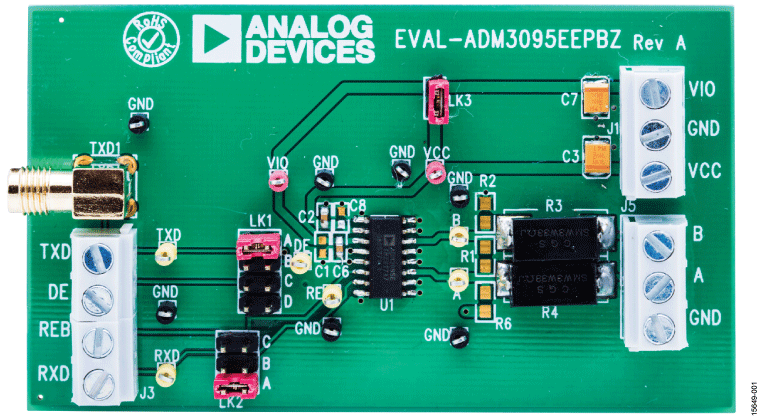

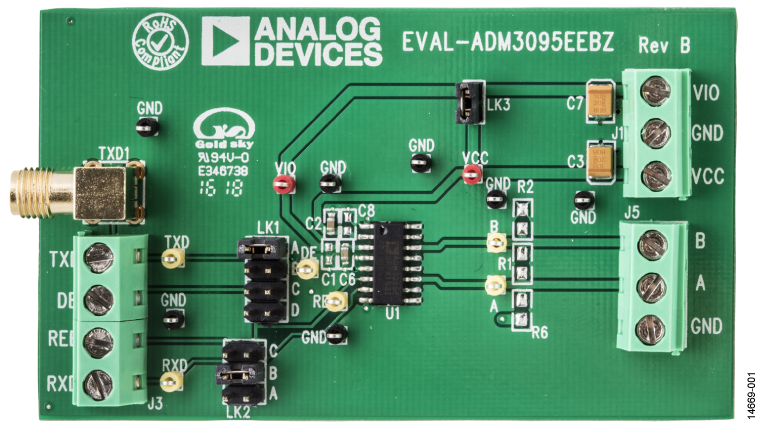

EVAL-ADM3095EEBZ可用于轻松评估ADM3095E RS-485收发器，提供4级IEC电磁兼容性(EMC)和全面的±42 V电源故障保护。螺丝端子板可以方便地连接电源和信号连接。
通过跳线连接，可轻松配置EVAL-ADM3095EEBZ。跳线连接可以使能或禁用RS-485驱动器和接收器。两个电源，一个用于VIO逻辑电源，一个VCC电源用于RS-485驱动器/接收器，可为EVAL-ADM3095EEBZ供电。仅采用一个电源供电时，ADM3095E VIO和VCC引脚可与板载跳线方便地连接。此外，提供所有电源和信号线路的测试点。
