概览

优势和特点

  • 4级IEC EMC认证RS-485评估板
    • 通过RS-485 A和B总线引脚保护认证
    • IEC 61000-4-5浪涌保护达±4 kV
    • IEC 61000-4-4 EFT保护达±2 kV
    • IEC 61000-4-2 ESD保护达
      接触放电：±8 kV
      气隙放电：±15 kV
    • 经过认证的IEC 61000-4-6传导RF抗扰度测试3级(10 V/m rms)
  • 通过RS-485 A和B总线引脚HBM ESD >±30 kV
  • 提供高达±42 V AC/DC峰值的A和B总线引脚故障保护
  • 通过螺丝端子板可方便地连接电源和信号
  • VIO逻辑电源的工作电压范围：1.62 V至5.5 V
  • VCC工作电压范围：3.0 V至5.5 V
  • 通过跳线连接轻松进行配置
  • 用于测量所有信号的测试点

产品详情

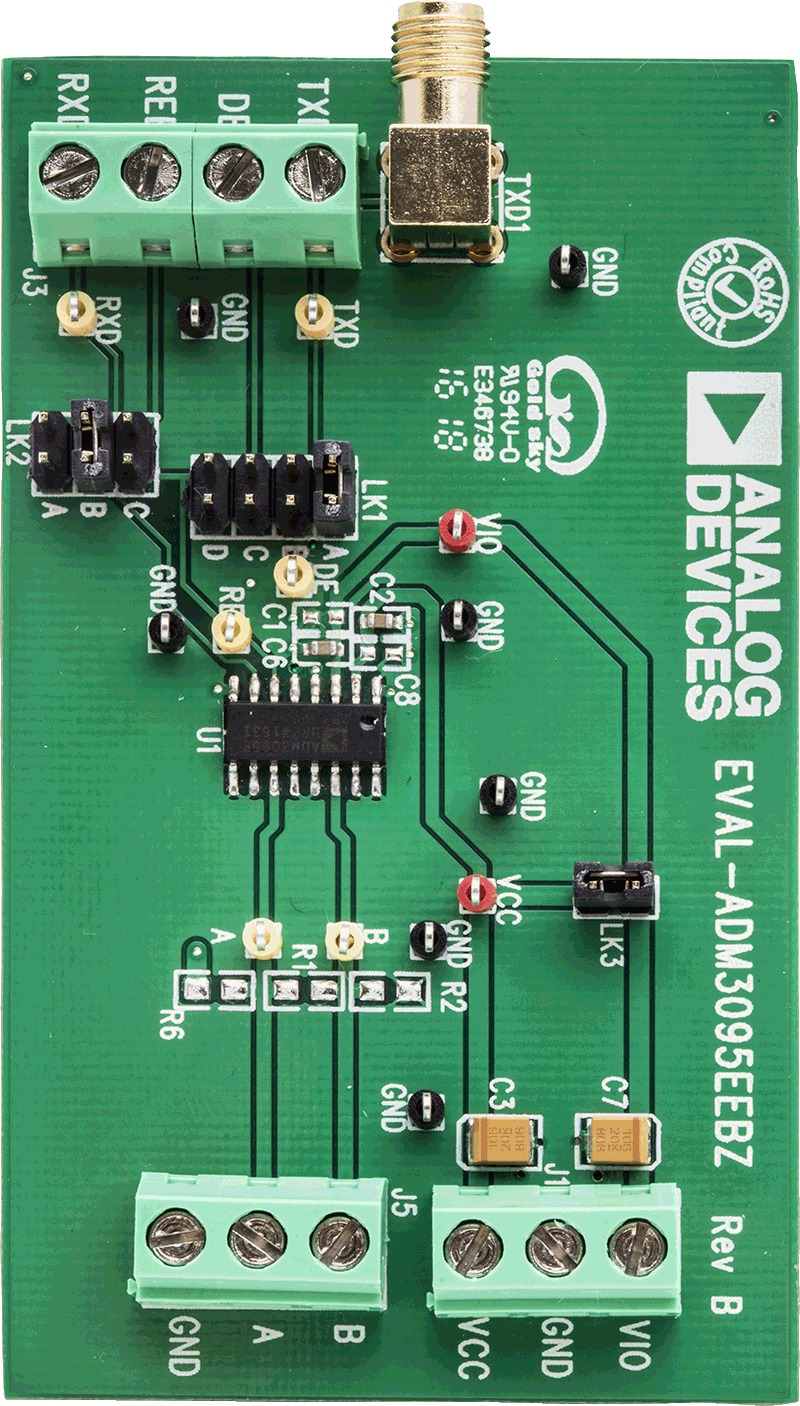

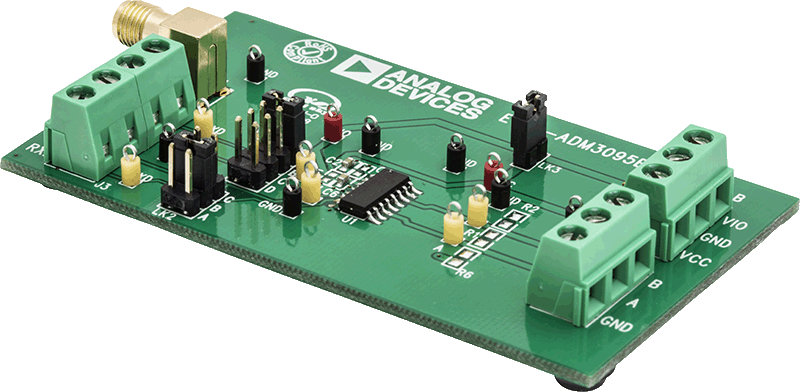

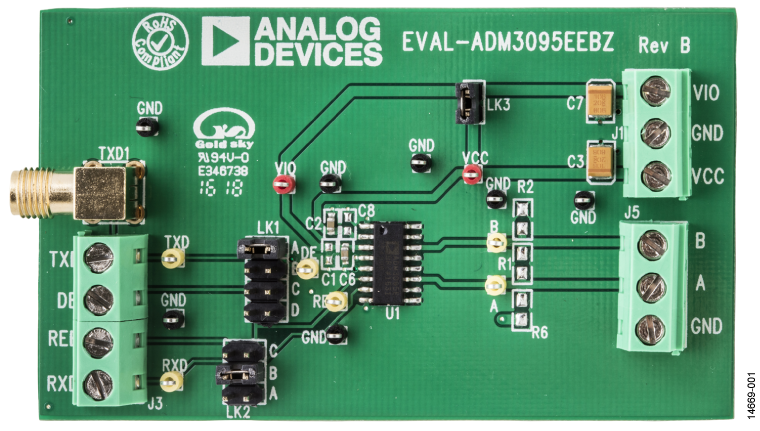

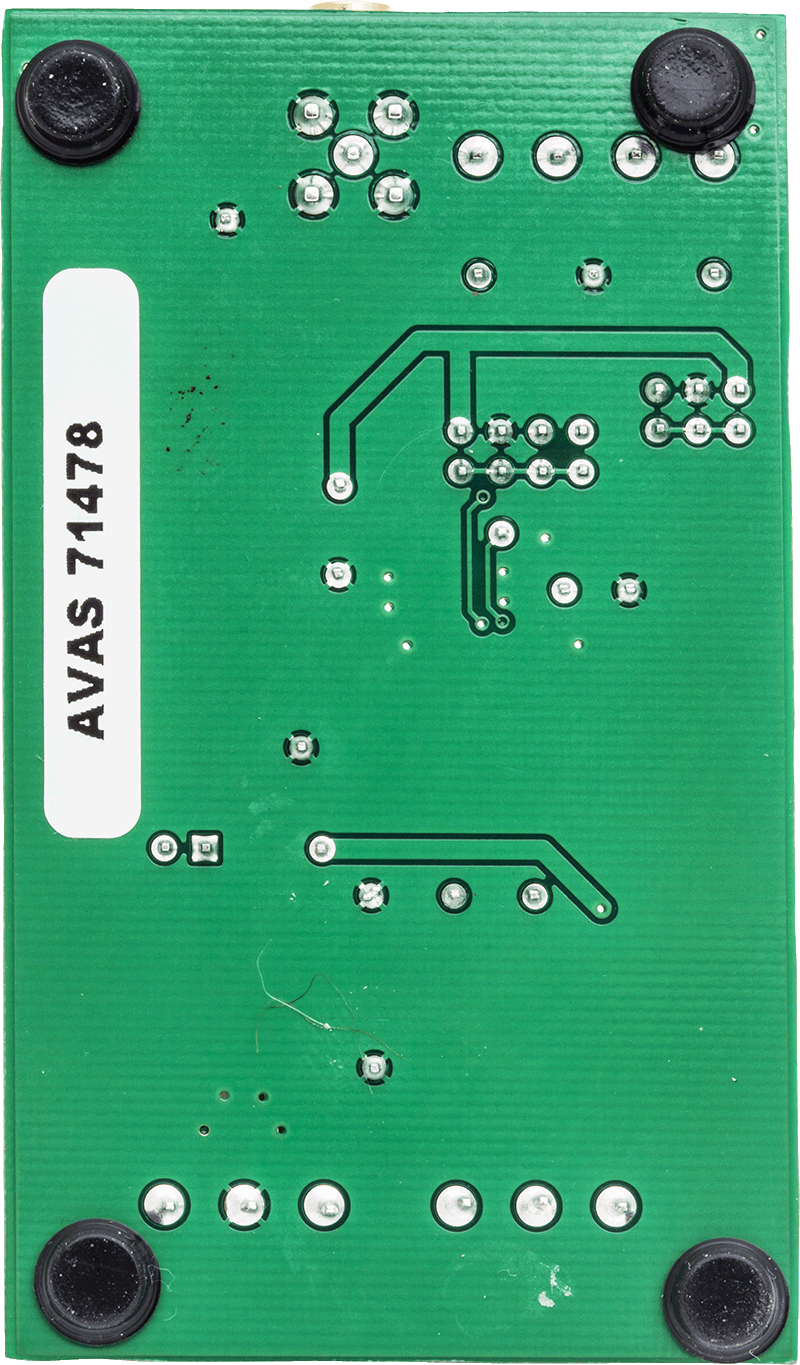

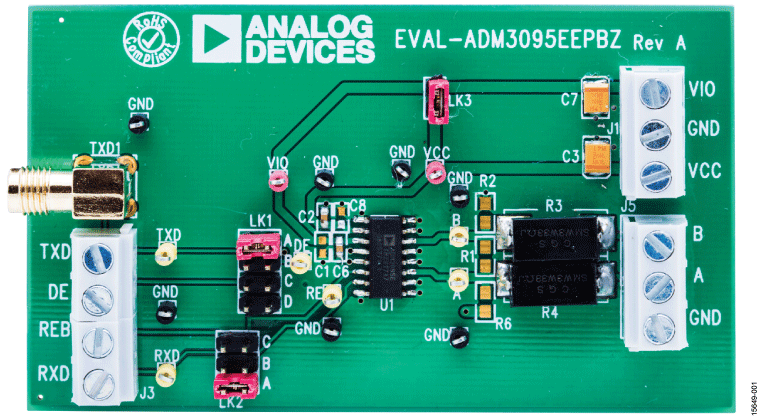

EVAL-ADM3095EEBZ可用于轻松评估ADM3095E RS-485收发器，提供4级IEC电磁兼容性(EMC)和全面的±42 V电源故障保护。螺丝端子板可以方便地连接电源和信号连接。


通过跳线连接，可轻松配置EVAL-ADM3095EEBZ。跳线连接可以使能或禁用RS-485驱动器和接收器。两个电源，一个用于VIO逻辑电源，一个VCC电源用于RS-485驱动器/接收器，可为EVAL-ADM3095EEBZ供电。仅采用一个电源供电时，ADM3095E VIO和VCC引脚可与板载跳线方便地连接。此外，提供所有电源和信号线路的测试点。
