概览
优势和特点
- 温度范围：−40°C至+125°C
- DE和RE引脚采用热插拔输入结构
- 压摆率降低以实现低电磁辐射(EMI)
- 低功耗关断电流（ADM3071E/ADM3074E/ADM3077E除外）
- 禁用或关断时输出处于高阻抗状态
- 共模输入范围：-7 V至+12 V
- 热关断和短路保护

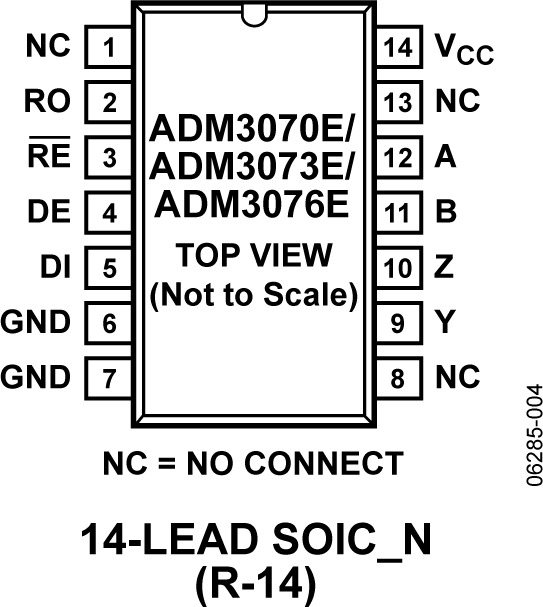

- 8引脚和14引脚窄体SOIC封装
产品详情
ADM307xE均为3.3 V低功耗数据收发器，提供±15 kV ESD保护，适用于多点总线传输线路的全双工和半双工通信。这些器件针对平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。此外还具有⅛单位负载接收器输入阻抗，允许一条总线最多连接256个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。
接收器输入具有真故障安全特性，无需外部偏置电阻；当输入开路或短路时，可确保提供逻辑高输出电平。这样，通信开始之前及结束时，可保证接收器输出处于已知状态。
应用产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-960: RS-485/RS-422电路实施指南 (Rev. 0)8/12/2010
-
数字隔离器产品选型与资源指南2/7/2020
-
保护您的创新：从高精度到高电压10/24/2022
-
解决工业自动化领域的隔离难题4/21/2015
工具及仿真模型
IBIS模型
IBS
ADM3076E IBIS Model
68.67 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADM3076EARZ | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| ADM3076EARZ-REEL7 | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| ADM3076EYRZ | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| ADM3076EYRZ-REEL7 | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| Wafer Fabrication Data |
