ADM3054

量产

5 kV rms信号隔离高速CAN收发器，集成总线保护

产品模型: 3

Viewing:

概述

5 kV rms信号隔离式CAN收发器
工作电压(V_DD1)：5 V或3.3 V
工作电压(V_DD2)：5 V
V_DD2SENSE 用于检测 V_DD2是否失电
符合ISO 11898标准
数据速率可高达1 Mbps
CANH和CANL集成有短路保护功能，防止短接到24 V系统中的电源或地
无电节点不干扰总线
总线支持110个或更多节点
热关断保护
高共模瞬变抗扰度： >25 kV/μs
安全和法规认证
- UL认证
  - 1分钟5000 V rms，符合UL 1577
- 符合VDE标准证书
  - DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
  - V_IORM = 846 V峰值
工业温度范围：−40°C至+125°C
16引脚宽体SOIC封装
通过汽车应用认证

ADM3054是一款5 kV rms信号隔离控制器局域网（CAN）物理层收发器，符合ISO 11898标准。

该器件采用ADI公司的 iCoupler®技术，将三通道隔离器和CAN收发器集成于单封装中。器件逻辑端采用 V_DD1 上的3.3 V或5 V单电源供电，总线端则采用 V_DD2 上的5 V单电源供电。总线端(V_DD2)失电状况可以通过集成的V_DD2SENSE 信号检测。

ADM3054在CAN协议控制器与物理层总线之间创建一个隔离接口，它能以最高1Mbps的数据速率工作。

该器件的总线引脚（CANH和CANL）集成有保护功能，防止短接到24 V系统中的电源或地。

该器件具有限流和热关断特性，可防止发生输出短路以及总线短接至地或电源引脚的情况。额定温度范围为工业温度范围，提供16引脚、宽体SOIC封装。

应用

CAN数据总线
工业现场网络

产品模型: 3

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADM3054BRWZ	16-Lead SOIC Wide	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADM3054BRWZ-RL7	16-Lead SOIC Wide	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADM3054WBRWZ-RL7	16-Lead SOIC Wide	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 8, 2025 - 25_0065 Update Data Sheet Regulatory Information for Select Isolated CAN, I2C, SPI, USB and RS-485 Products
		PCN25_0065_Form Material_Report Datasheet Specification Comparison
ADM3054BRWZ	量产
ADM3054BRWZ-RL7	量产
3月 13, 2024 - 23_0069 Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products
		PCN23_0069_Form Material_Report Qualification Results Summary Delta Qualification Matrix Qualification Results Summary
ADM3054BRWZ	量产
ADM3054BRWZ-RL7	量产
ADM3054WBRWZ-RL7	量产
10月 31, 2017 - 17_0200 Moisture Sensitivity Level Rating Change for Select iCoupler Products - ADM3052/ADM3053/ADM3054
		PCN17_0200_Form Material_Report
ADM3054BRWZ	量产
ADM3054BRWZ-RL7	量产
ADM3054WBRWZ-RL7	量产
9月 22, 2015 - 15_0135 Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
		PCN15_0135_Form Material_Report Detailed Change Description Qualification Results Summary
ADM3054BRWZ	量产
ADM3054BRWZ-RL7	量产
2月 19, 2015 - 15_0032 Isolator die for RS-485 and CAN Transceiver Products Alternate Fabrication Foundry at ADI, Limerick, Ireland
		PCN15_0032_Form Material_Report Qualification Results Summary Detailed Change Description
ADM3054BRWZ	量产
ADM3054BRWZ-RL7	量产
ADM3054WBRWZ-RL7	量产
8月 15, 2013 - 12_0157 ADM2481, ADM2582E, ADM2587E, ADM2682E, ADM2687E, ADM3052, ADM3053, ADM3054 Minor Poly Mask Change
		PCN12_0157_Form Material_Report
ADM3054BRWZ	量产
ADM3054BRWZ-RL7	量产
2月 27, 2012 - 11_0066 Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
		PCN11_0066_Form Material_Report Qualification Plan Summary Flow Chart
ADM3054BRWZ	量产
ADM3054BRWZ-RL7	量产
6月 15, 2016 - 15_0135 Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
		PCN15_0135_Form Material_Report Qualification Results Summary Qualification Results Summary Detailed Change Description Qualification Results Summary
ADM3054WBRWZ-RL7	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
ADM3056E	推荐用于新设计	5.7 kV rms，849 V_PEAK 工作电压信号隔离型 CAN-FD 收发器

工具及仿真模型

IBIS 模型 1

ADM3054 IBIS Model

评估套件

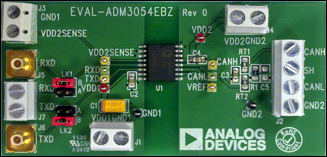

ADM3054EBZ 评估板

立即购买更多内容

特性和优点

轻松评估ADM3054控制器局域网(CAN)收发器
隔离接地层（逻辑端和总线端）
通过螺丝端子板可方便地连接：
逻辑端(VDD1)3.3V或5V电源
总线端(VDD2)5V电源
逻辑端(GND1)和总线端(GND2)接地
逻辑信号RXD、TXD、VDD2SENSE
电缆屏蔽体和总线信号CANH和CANL
用于RXD和TXD 的跳线可选SMB插孔输入
用于测量所有信号的测试点
集成共模滤波器的端接电阻(2 × 30 Ω)

产品详情

EVAL-ADM3054EBZ支持快速而轻松地评估ADM3054隔离式CAN收发器。所有输入和输出功能都可以通过该评估板执行，无需任何外部元件。螺丝端子板可以方便地连接逻辑信号和电源。该评估板上的主要器件ADM3054是一款集成数字隔离功能的控制器局域网(CAN)物理层收发器，允许协议层CAN控制器访问物理层总线。ADM3054符合ISO 11898标准。它能以最高1 Mbps的数据速率工作。该评估板具有单独用于逻辑端和总线端的接地层和电源层。因此可评估ADM3054的隔离性能。该器件采用ADI公司的iCoupler^®技术，将三通道隔离器和CAN收发器集成于16引脚宽体SOIC单封装中。逻辑端VDD1上的3.3V或5V单电源与总线端VDD2上的5 V单电源隔离。总线端(VDD2)失电状况可以通过集成的VDD2SENSE信号检测。

资料

UG-358: Evaluation Board for the ADM3054 5 kV rms Signal Isolated High Speed CAN Transceiver with Bus Protection
2012/1/6
