AN-1123:控制器局域网(CAN)实施指南

简介

控制器局域网(CAN)是内置故障处理功能的分布式通信的标准，针对ISO-11898开放系统互连(OSI)模型的物理和数据链路层加以规定^{1, 2}。由于采用的通信机制非常可靠，因此 CAN已广泛用于工业和仪器仪表应用以及汽车行业。

CAN有如下特性：

一条总线支持多个主机
固有的消息优先级
总线通过消息优先级进行仲裁
多层错误检测和恢复
采用不同时钟源的节点间的数据时序同步

在物理层，CAN协议支持差分数据传输，其优势包括：

在一对绞线电缆上进行双向通信
抗扰度更高
宽共模范围允许节点之间存在地电位差异

实施控制器局域网

本应用笔记考虑在工业应用中实施CAN的下列方面：

CAN实现层：CAN规范和协议与硬件/软件和CAN收发器产品有何关系
CAN消息：消息结构对错误校验/恢复和仲裁有何重要意义
仲裁：CAN规定的载波侦听多路访问方法如何支持多个驱动节点
错误机制：CAN规范本身如何增强通信鲁棒性
物理总线：哪些措施确保物理层正常通信
隔离：CAN的信号和电源隔离以及CAN的集成隔离解决方案
应力保护：CAN中用来保护收发器免受电气过应力影响的机制

CAN如何使用差分数据传输

在传统的差分数据传输(例如 RS-485³)中，逻辑1按如下方式传输：同相传输线为高电平，反相传输线为低电平。相应地，逻辑0的传输方式是：同相线为低电平，反相线为高电平。接收器利用两条线之间的电压差判断传输的是逻辑 1还是逻辑0，如表1所示。

表1. CAN与RS-485的电平比较
逻辑	RS-485电平	CAN状态	CAN电平
1	A − B ≥ +200 mV	被动	CANH − CANL ≤ 0.5 V
0	A − B ≤ −200 mV	主动	CANH − CANL ≥ 0.9 V

总线上的驱动器也可以处于第三态，驱动器输出处于高阻态。如果所有节点都处于这种状况，则总线处于空闲状态。这种情况下，两条总线一般具有相似的电压，压差很小。

CAN信号传输的区别在于仅有两个总线电压状态：被动(驱动器输出为高阻态)和主动(总线CANH为高电平，另一条总线CANL为低电平)，阈值如表1所示。传输节点传输逻辑0主动状态和逻辑1被动状态。空闲CAN总线与被动位传输的区别在于：帧结束或错误帧后会检测到多个被动位。

图1比较了CAN信号传输与RS-485，主动和被动这两个状态分别由CANH和CANL电平表示。对于节点仲裁和较低ID(以串行方式传输消息时，初始逻辑0较多)的消息的固有优先级，这种信号传输方法至关重要。

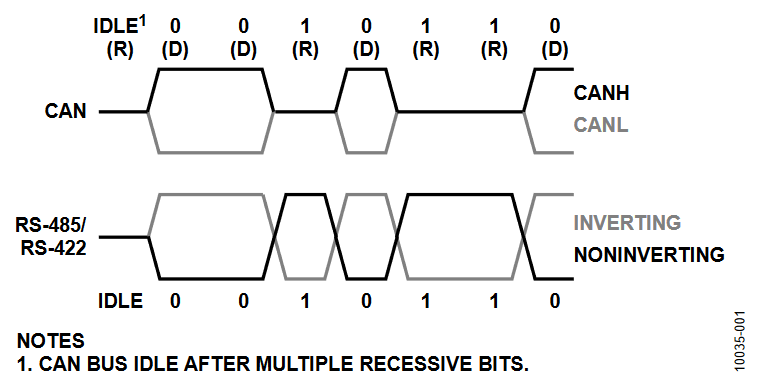

Figure 1. Comparison of Differential Signaling for CAN and RS-485/RS-422.

图1. CAN与RS-485/RS-422的差分信号传输比较

CAN实现层

CAN通信标准ISO-11898由国际标准组织(ISO)制定，可以在七层OSI通信模型环境内加以考虑。ISO-11898-1涉及数据链路层及其对周围层的影响。ISO-11898-2涉及数据链路层的一部分和物理层。

CAN的实现取决于下列方面：

物理层收发器通过双绞线电缆等物理介质实现CAN消息与差分信号的相互转换。
实现数据链路层的CAN控制器(有时嵌入在微处理器中，例如ADI公司的 Blackfin^® ADSP-BF548))。这些应遵守CAN 2.0b规范4，以确保通信符合ISO 11898标准。
实现应用层协议的CAN软件应用程序(软件应用程序数据与CAN消息的相互转换)。

图2给出了实现CAN应用的各种模块，并显示了它们与OSI 层的关系以及各模块实现的功能。

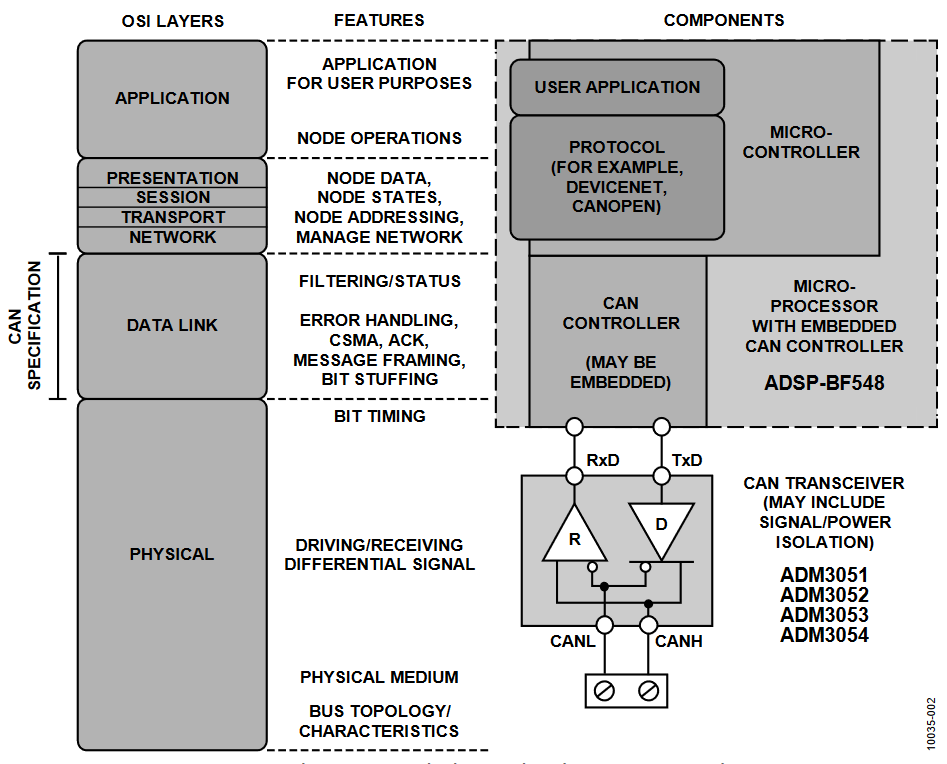

Figure 2. CAN Implementation Blocks as Related to OSI Layers and Features.

图2. CAN实现模块、与OSI层的关系及功能

物理层收发器

CAN收发器提供数据链路层、CAN控制器(例如内嵌在ADI公司的某些Blackn处理器中)与CAN总线的物理线路之间的差分物理层接口。 ADI公司的产品组合包括集成iCoupler®数字隔离⁵(用于信号隔离)和 iCoupler^® 电源隔离⁵的收发器，从而提供完全隔离的现成CAN PHY。

ADM3051/ADM3052/ADM3053/ADM3054 设计用于与CAN 控制器接口，支持各种CAN应用。根据应用不同，可以将其它高级协议与CAN结合使用，如CANopen或DeviceNet^™等。

ADM3054是一款5 kV rms信号隔离高速CAN收发器。
ADM3053是一款集成2.5 kV rms信号和电源隔离的全隔离式高速CAN收发器。
ADM3052是一款5 kV rms信号隔离高速CAN收发器，集成一个总线电压调节器，可使用24 V总线电源(例如在 DeviceNet应用中)。
ADM3051是一款非隔离式高速CAN收发器。

CAN控制器

CAN数据链路层和物理位时序由CAN控制器(有时内嵌在微控制器或DSP中，如ADSP-BF548)，依据CAN 2.0b规范和ISO-11898标准的数据链路层部分实现。CAN控制器处理消息过滤、仲裁、消息帧、错误处理，以及位填充等错误检测机制。

DeviceNet网络

DeviceNet⁶规范由通信网络开放DeviceNet供应商协会 (OVDA)管理。DeviceNet规定了物理层的各方面内容、物理和数据链路层的CAN使用，以及利用通用工业协议(CIP)进行的更高级通信。工业和仪器仪表行业普遍利用 DeviceNet来实现CAN应用。

DeviceNet规定了一种多分支网络，它支持线性总线拓扑结构上的主从或分布式控制方案。网络不仅包括差分信号传输总线，而且包含电源和地，因此节点可以从总线获得电源。

DeviceNet物理层规范规定了一些功能，例如：CAN技术的使用、接线错误的防范，以及在工作时添加或删除网络节点的能力。它详细规定了物理层的各个方面，包括传输介质和连接器。

ADM3052隔离式CAN收发器满足DeviceNet的物理层要求，并且集成了DeviceNet节点所用的功能，例如：信号隔离、接线错误保护以及一个从24 V总线电源(V+)为器件总线侧供电的线性调节器。图3提供了ADM3052的功能框图及应用配置。

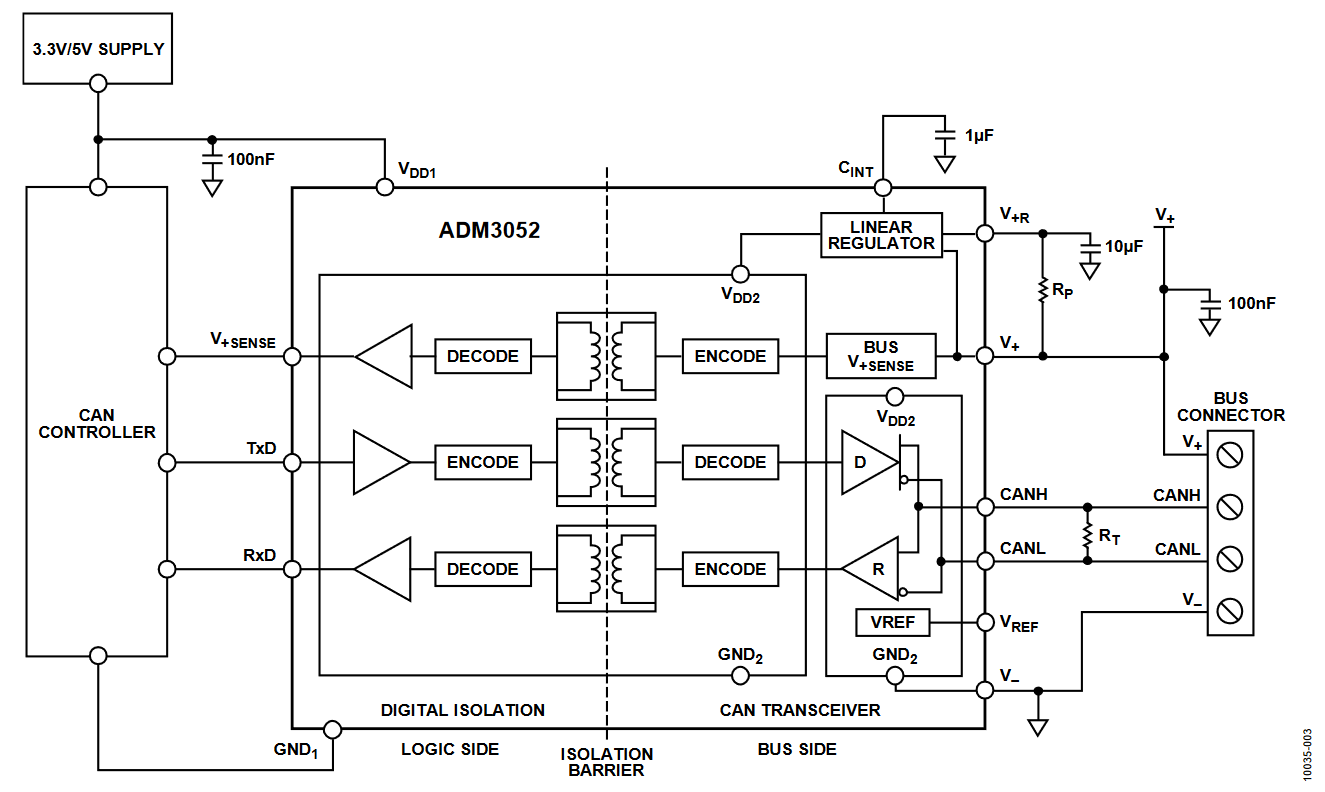

Figure 3. Application Example Using the ADM3052 Isolated CAN Transceiver.

图3. 采用ADM3052隔离CAN收发器的应用示例

CANopen协议

CANopen⁷是一种应用层协议，由CAN in Automation (CiA) 维护，使用CAN数据链路和物理层，并且规定了器件、通信和应用的标准配置。它支持在不同应用领域之间实现互通，如工业自动化、楼宇控制和通用I/O等。物理层符合 ISO-11898，采用总线拓扑结构，数据速率最高可达1 Mb。

ADM3052可用来完全隔离网络(如使用CANopen的网络)上的通信，收发器总线侧的电源由集成的隔离式DC/DC转换器提供。图12所示为ADM3052的功能框图。

如果应用电路中已经存在5 V隔离电源，那么也可以使用ADM3052，它是一款集成5 kV rms数字隔离器的CAN收发器。

CAN消息帧结构

CAN消息的结构对于实现鲁棒的通信至关重要，具体机制包括错误检测、消息的固有优先级和基于逐位仲裁的多驱动器能力。CAN控制器按照CAN 2.0b规范(包括本文详细说明的扩展消息类型)的要求，处理CAN消息的帧传输。

如“简介”部分所述，CAN消息在物理层的信号传输如下：总线处于高阻抗被动状态时传输1，总线处于差分高/低主动状态时传输0。图4和图5显示了CAN消息帧的组成，白色位域表示被动总线状态，深灰色位域表示主动状态，灰色位域可以是主动状态，也可以是被动状态。

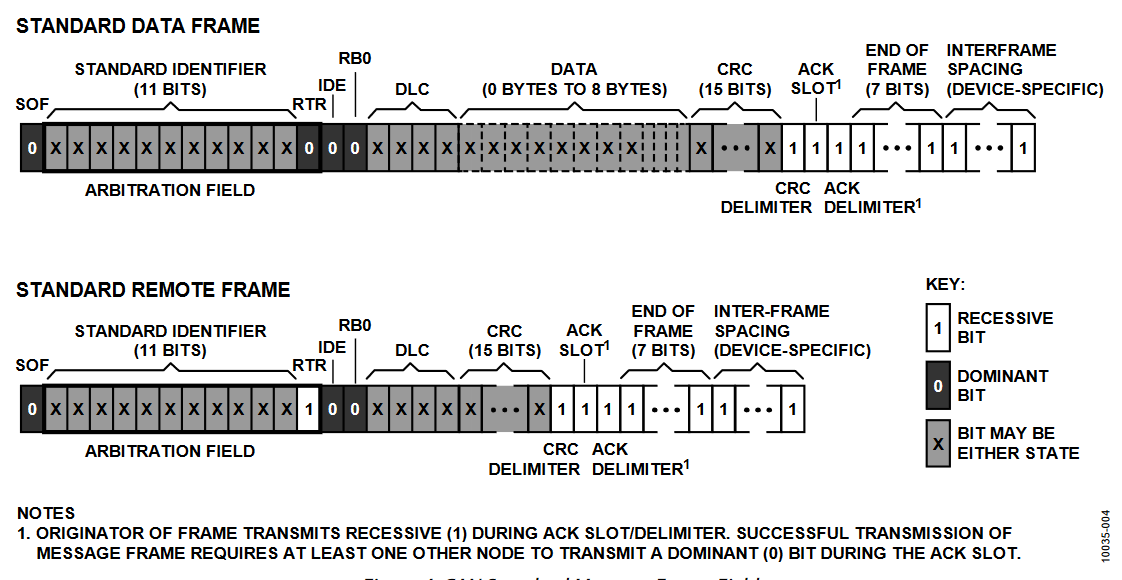

Figure 4. CAN Standard Message Frame Fields.

图4. CAN标准消息帧的各个域

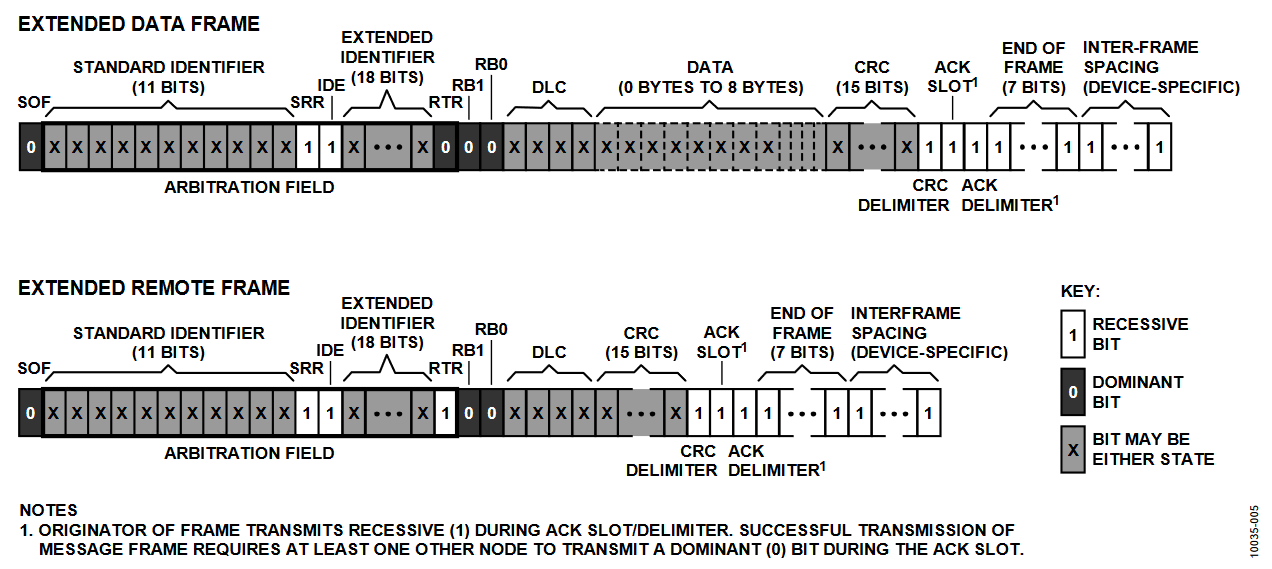

Figure 5. CAN Extended Message Frame Fields.

图5. CAN扩展消息帧的各个域

仲裁域

如图4和图5所示，消息标识符是CAN消息帧的一部分。该部分与若干标志位一起被称为仲裁域(如图4和图5所示)，其中消息ID和标志位表示消息类型并决定仲裁，因而也决定了消息优先级。有两个主要属性可以使用标志位区分CAN消息类型：

IDE位，表示使用扩展标识符
RTR位，表示远程传输请求

远程传输请求用于请求发起者发送某一消息(总线上的节点一般自主发送数据)。该远程传输请求是一条无任何数据的消息，由一个节点发送，请求其它节点传输相同ID但带数据的消息。

SRR位表示替代远程请求，用于带扩展ID的消息，以便兼容仅使用标准CAN消息的节点。

还有一些保留位用于CAN协议的未来扩充，这些位必须为0以确保与未来兼容。

数据长度代码(DLC)域

一个CAN消息帧中最多可以存在8个数据字节。帧中的数据长度编码在DLC域中。远程传输请求提供所请求数据帧的数据长度。注意，DLC域的有效值仅为0到8。

循环冗余校验(CRC)域

CRC域是CAN协议中错误校验机制的一部分。CRC域包含一个根据CAN帧内容生成的序列，它是一个多项式除法运算的余数。接收到的序列和数据可以用于另一个多项式除法运算，确保没有任何位是以反转/错误状态被意外接收。

CRC域由随后的ACK间隙定界(总线保持一个位间隔的被动状态)，以确保CRC域不受ACK行为的影响。

应答(ACK)间隙

虽然ACK间隙是由消息发起者作为逻辑1(总线被动状态)传输的，但在该位间隔中，只有总线被另一个节点设为主动状态，才能实现无错传输。任何无错接收到先前消息域的其它节点都会自动尝试传输逻辑0，以确认收到消息。

ACK定界符(总线保持一个位间隔的被动状态)用于在消息的其余部分之前留出一个空格，这样即使传输ACK位的节点具有稍微不同的时序，而导致主动位溢出到下一个位周期(即定界符间隔)，也不会出现问题。

如果总线在ACK间隙内一直处于被动状态，检测到这一状况的节点将会在下一位周期中传输一个错误帧。

帧结束

帧结束由一个7位间隔的总线被动状态表示，由于位填充(运行长度限制编码，在消息中的每6个连续1或0后插入一个互补位)，该序列不会在消息的其余部分中出现。帧结束后，还会观察到一个总线处于被动状态的帧间空白(其确切长度取决于给定CAN控制器规定的总线空闲时长)。

仲裁

在一条CAN总线上，任何节点都可以传输数据。节点仲裁总线的使用，如有两个或更多节点试图传输，则依据其优先级依次传输消息。

由于主动位的传输会覆盖被动总线状态，因此可以实现无损且透明的仲裁。各节点的CAN控制器监控总线，如有另一个节点赢得仲裁，CAN控制器会检测到这一情况。无损和透明意味着消息未受损坏，依据仲裁规则，最高优先级的消息不中断地传输。

如果总线活动(一个节点正在传输或刚刚完成传输)，则其它节点不会尝试传输。如果总线空闲(时长至少为帧间空白的长度)，而且有一个以上的节点开始传输，则将发生透明且无损的仲裁。无损仲裁意味着赢得仲裁的节点可以继续传输其消息，不受其它节点的干扰。

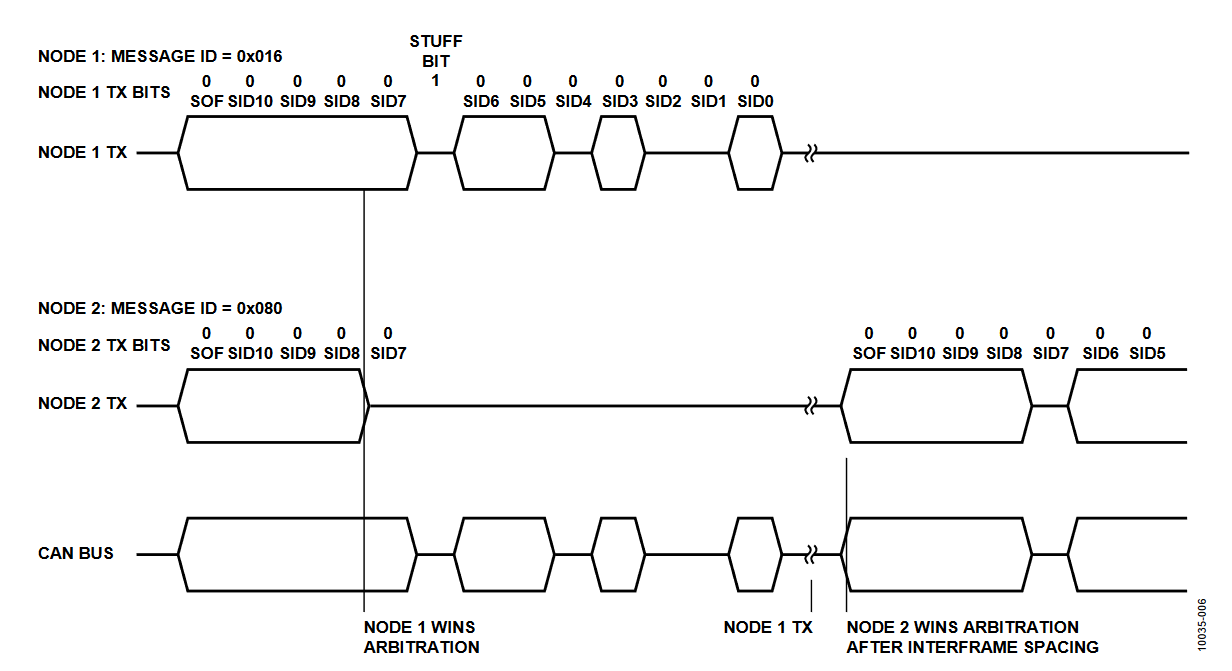

以图6所示为例，两个节点同时尝试传输。传输时，两个CAN节点均监控总线状态；当节点2尝试传输SID7时，它可以检测到另一个节点(本例中为节点1)已写入一个主动值到总线，因而赢得了仲裁。只有等到总线空闲一定时间(帧间空白)后，节点2才尝试重新传输。节点1继续传输，同时也会监控总线以检测错误，或者检测在随后的仲裁域位间隔中是否有另一个节点赢得仲裁。

Figure 6. Example of Arbitration Between CAN Nodes.

图6. CAN节点之间的仲裁示例

注意，在节点1传输完5个初始主动位后出现了位填充。这些额外的位对于节点时序的同步非常重要，同时也用于错误检测。

消息优先级

CAN消息帧以MSB(最高有效位)优先方式传输，消息ID位于帧的开头，因此构成仲裁序列的一部分。消息的ID越低(初始0越多)，则优先级越高。此外，远程帧(RTR位 = 1)的优先级低于相同ID的数据帧。

错误机制

CAN整合多种机制来支持错误校验和处理，其中包括下列错误检测方案的定义：

传输位验证
位填充规则
CRC校验
固定形式位域校验
强制消息ACK

这些错误通过下列机制进行处理：

错误帧
错误计数器
节点错误状态

CAN控制器检测并处理这些错误，支持通过传输符合CAN 2.0b的CAN消息帧来检测错误。

错误帧

错误帧的特征是具有6个连续位。根据传输错误的节点状态不同，该序列可以是主动状态，也可以是被动状态。该序列违反了正常传输规则，因此可以被其它节点检测到。

任何节点，只要检测到错误，就会立即传输错误帧。当错误帧本身突出一个错误时，其它节点会同时传输自己的错误帧，导致多个错误帧叠置。

由6个连续位组成的序列是错误标志。错误帧同样含有一个错误定界符，这样即使来自其它节点的错误标志溢出初始的6个位周期也不会有问题。

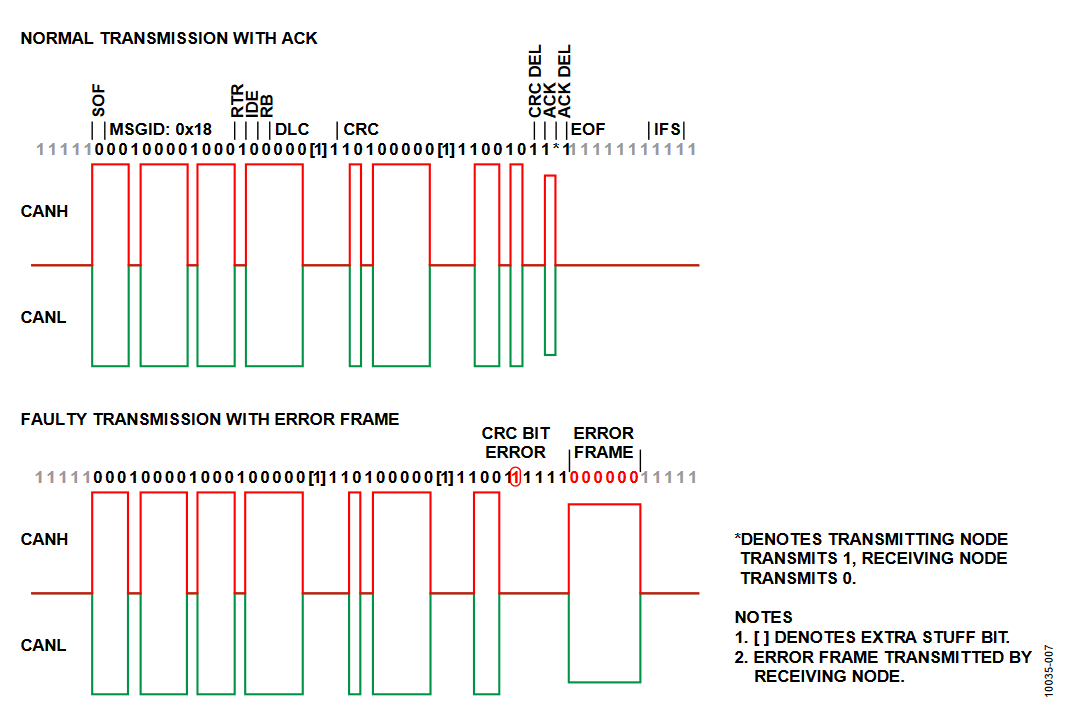

Figure 7. Normal Transmission with ACK and Faulty Transmission with CAN Error Frame.

图7. 带ACK的正常传输与带CAN错误帧的故障传输

为了与无错传输进行比较，图7显示了一个有错CAN帧传输及随后的CAN主动错误帧的例子。

任何传输错误标志的节点随后都会发送被动位，直至检测到总线处于被动状态，此后将再传输7个被动位。之后，节点就可以尝试传输正常的CAN帧。

错误计数器

每个CAN节点都必须实施两个错误计数器：一个发送错误计数器和一个接收错误计数器。这些计数器根据发送或接收错误数递增，并且根据成功发送或接收的消息数递减。

节点错误状态

根据错误计数器，节点可能处于下列三种状态之一：

错误主动
错误被动
总线关闭

在错误主动状态下，节点应该能在总线上通信；当检测到错误时，节点应当会发送主动错误标志。要使节点保持错误主动状态，发送和接收错误计数器必须小于127。

在错误被动状态下，节点可以在总线上通信，但在发生错误时仅会发送被动错误标志。当发送或接收错误计数器达到或超过127时，节点即会进入此状态。一旦这些计数器再次递减到127或以下，节点就会变为错误主动状态。

在总线关闭状态下，不允许节点在总线上通信。当发送错误计数器达到或超过256时，就会出现这种状态。128次检测到11个连续被动位后，节点可以将其错误计数器复位到0，以便进入错误主动状态。

传输位验证

传输时，传输节点会监控总线，确认总线上出现的每个位都是正确的。如果在总线上检测到相反的位电平，则称之为“位错误”，这是传输错误的一种形式。但是，并非一检测到相反位电平就说明出错，有两个例外情况：

仲裁域以被动状态传输，但由于其它节点会应答该消息，总线状态理应变为主动状态。
如果发送被动错误标志的节点检测到总线处于主动状态，则表示并不是位错误。

位填充规则

位填充是指这样一个过程：传输5个连续的同值消息位后，传输节点在传输的位流中插入一个互补位。这种编码方法适用于整个CAN数据或远程帧，但CRC定界符、ACK域和帧结束的固定形式位域除外。CAN错误或过载帧也是固定形式。

任何节点，如果接收到违反位填充规则(应进行位填充的一个序列中有5个以上的连续被动或主动位)的消息，就会将其视为接收错误，并根据节点状态采取措施(例如发送一个主动或被动错误帧)。

CRC校验

CRC是基于CAN帧的第一部分(截止数据域)计算出来的位序列。发送节点将一个发生器多项式分解为一个由CAN数据构成的多项式，余数即为CRC序列。此CRC序列会被插入CAN消息的CRC域。

接收节点将发生器多项式分解为一个由数据和CRC序列共同构成的多项式。如果没有错误，则余数应为0。

这一过程称为CRC校验。如果接收到的消息出错(即有反转位)，则CRC校验失败。

固定形式位域校验

CAN消息中的某些位域是固定形式的，具体来说是CRC定界符域、ACK域和帧结束。接收节点通过执行形式检查来确保这些位域正确无误。

消息应答

虽然仲裁域是以被动位传输，但在该位时间内，发送节点会检查总线上有无主动位。此主动位是正确接收到消息的节点发送的ACK位。如果没有节点应答消息，则发生传输错误。图7显示了接收节点在CAN消息中插入ACK位的例子，图中显示了一个较低的差分信号；当发送节点位于探测点，接收节点位于总线的另一端时，可以观察到这种情况。

物理总线

CAN物理总线特性

ISO-11898-2规定了CAN的物理层特性。该标准要求使用由标称阻抗为120 Ω(最小值95 Ω和最大值140 Ω)的并行导线组成的电缆。虽然ISO-11898-2允许使用无屏蔽电缆，但出于电磁兼容性(EMC)考虑，一般需要使用屏蔽双绞线电缆。

当数据速率为1 Mb时，CAN支持最长40米的线路。如果数据速率较低，可以使用更长的线路。ISO-11898-2规定了一种线路拓扑结构，各节点利用短分支线连接到线路。此分支线应尽可能短；当数据速率为1 Mb时，其长度应不大于0.3米。

端接

一条传输线路中存在两条电路路径，一条将电流从驱动器载至接收器，另一条提供回到驱动器的返回路径。CAN链路稍微复杂一些，有两条信号线共享一个端接和一条接地回路。但是，传输线路的基本原理是相同的。要实现可靠的CAN通信，必须尽可能减少传输线路中的反射，这就必须进行适当的电缆端接。图8显示了CAN应用的两种端接方案。

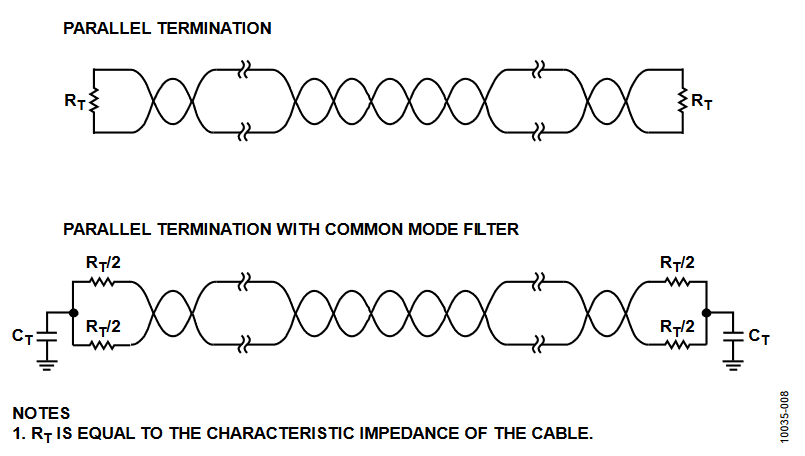

Figure 8. Termination Schemes for CAN Applications.

图8. CAN应用的端接方案

信号转换期间和转换之后会立即发生反射。在较长的线路上，反射更有可能持续很长的时间，足以引起接收器误读逻辑电平。在较短的线路上，反射持续时间短得多，因此对接收的逻辑电平没有影响。

并联端接

在CAN应用中，总线的两端均必须端接，因为总线上的任何节点都可能传输数据。链路的每一端都有一个端接电阻，阻值等于电缆的特征阻抗，不过端接电阻的推荐标称阻抗值为120 Ω(最小值100 Ω和最大值130 Ω)。无论网络中连接了多少节点，都不应存在两个以上的端接电阻，因为额外的端接电阻会给驱动器增添额外的负载。

ISO-11898-2建议不要将端接电阻集成在节点中，而应在总线的最远端连接独立的端接电阻。这样，即使含端接电阻的节点断开，端接电阻也不会丢失。此外，这样还可以避免将两个以上的端接电阻连接到总线，或者将端接电阻放在总线两端之外的位置。

带共模滤波的并联端接

为了进一步提高信号质量，可以将各端的端接电阻一分为二，并在这两个电阻之间放置一个滤波器电容 C_T,从而滤除总线中的高频干扰噪声，并降低共模辐射。

隔离

CAN应用中常常使用较长链路，这会引起总线上不同节点的地电位略有不同，从而导致地电流通过公共接地或地线流过最低电阻路径。如果使用相同的电气系统将所有节点的电源连接到同一接地，接地连接的噪声可能会降低。但是，请注意，电机、开关及其他电噪声设备仍可能在系统内引起接地噪声。

某些应用需要不同的电源系统，这有可能提高接地阻抗，使得其它来源的地电流更很可能进入链路的地线。将链路隔离起来可减少甚至消除这些问题。如果无法保证系统中不同节点的地电位均位于收发器的共模范围内，则推荐使用电流隔离方案。电流隔离不阻止信息流，但阻止电流(见图9)。

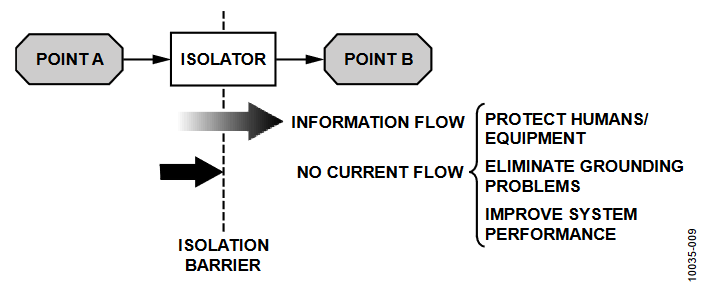

Figure 9. Galvanic Isolation Allows Information Flow While Preventing Ground Current Flow.

图9. 电流隔离不阻止信息流，但阻止地电流

集成式信号和电源隔离CAN收发器

ADI公司针对各种不同的应用提供CAN收发器，包括：

ADM3054：集成5 kV rms信号隔离，适合已有5 V隔离电源的系统
ADM3053：集成信号和电源隔离，适合需要完全隔离的CAN应用
ADM3052：集成信号隔离和电压调节器，适合采用24 V总线电源的隔离应用(如DeviceNet)
ADM3051：适合非隔离应用或采用传统隔离方法的应用

实施电流隔离时，需要通过某种办法向应用电路的总线侧提供电源。在DeviceNet应用中，CAN总线上的所有节点都使用24 V电源，如利用ADM3052的示例所示。图10显示了利用ADM3052实现的高集成度。该器件只需极少的外部元件，其内部集成了ADI公司iCoupler技术实现的信号隔离，此外还集成了一个调节器，可以从24 V总线电源向器件总线侧提供5 V电源。ADM3052实现了5 kV rms的隔离性能。

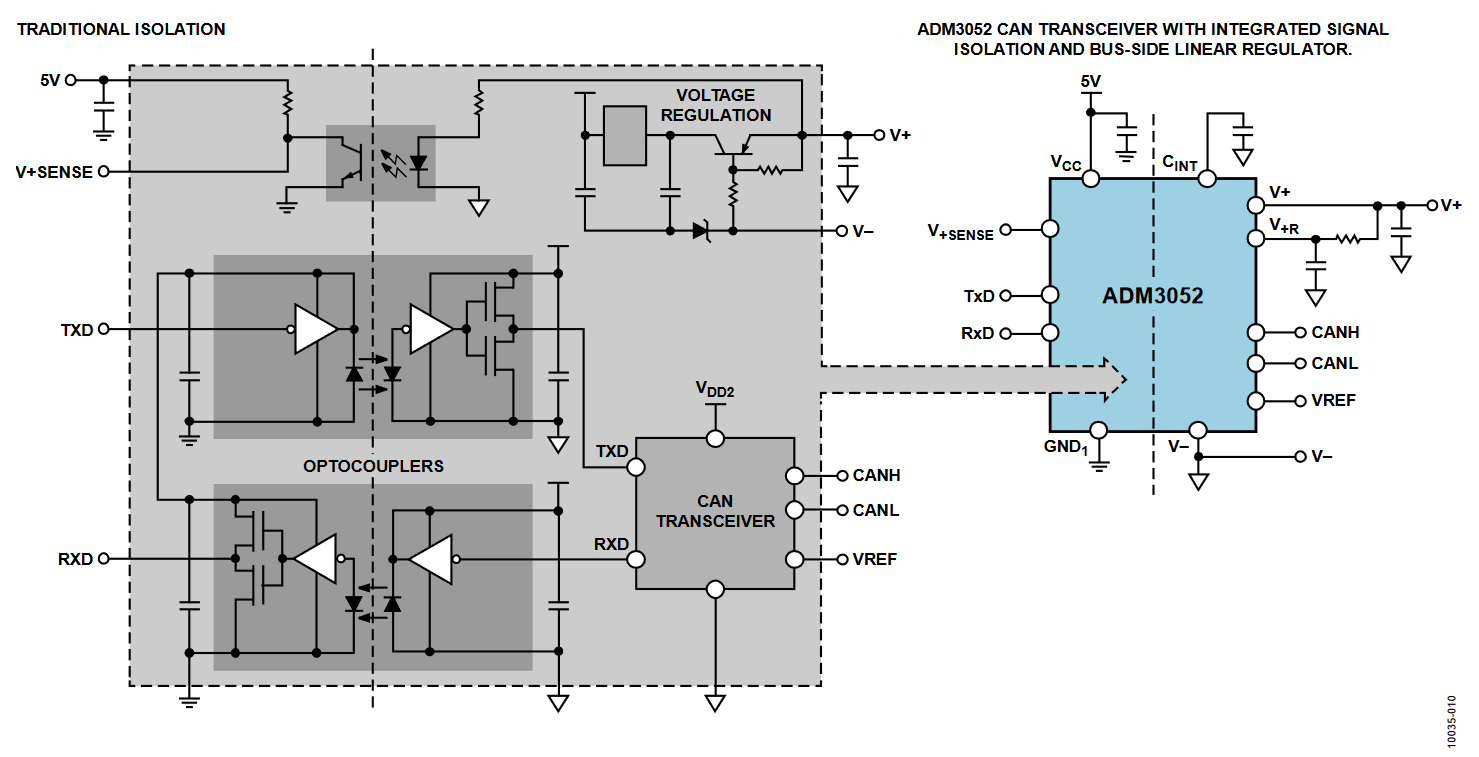

Figure 10. Comparison of Traditional Isolation with Bus Power vs. ADM3052.

图10. 采用总线电源的传统隔离与ADM3052的比较

对于以分立方式提供隔离电源的应用，或者将总线电源用于各种电路元件的应用，ADM3054可以配合器件总线侧的5 V隔离电源使用。

在其它应用中，可以将电路逻辑侧的电源传输到隔离栅的另一侧。传统上，这需要利用由振荡器、变压器和调节器等分立元件组成的DC/DC转换器来实现。

ADM3053同时集成了电源隔离和信号隔离。利用ADI公司的isoPower技术，5 V单电源可以通过一个集成的隔离式DC/DC转换器向总线侧供电。ADM3053实现了2.5 kV rms的隔离性能。图11比较了采用分立器件的传统解决方案与ADM3053。ADM3053的内部模块如图12的功能框图所示。

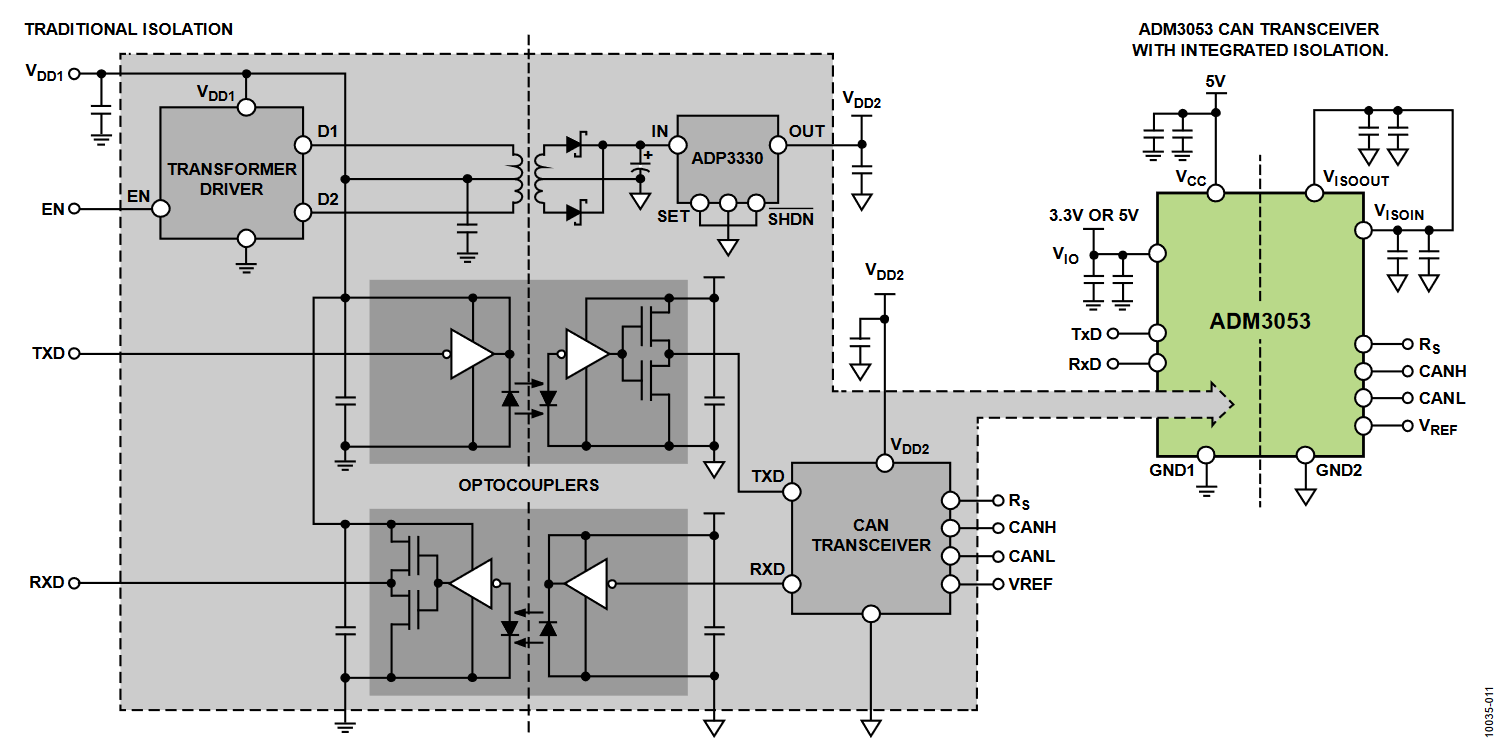

Figure 11. Comparison of Traditional Isolation (Signal and Power) vs. ADM3053.

图11. 传统隔离(信号和电源)与ADM3053的比较

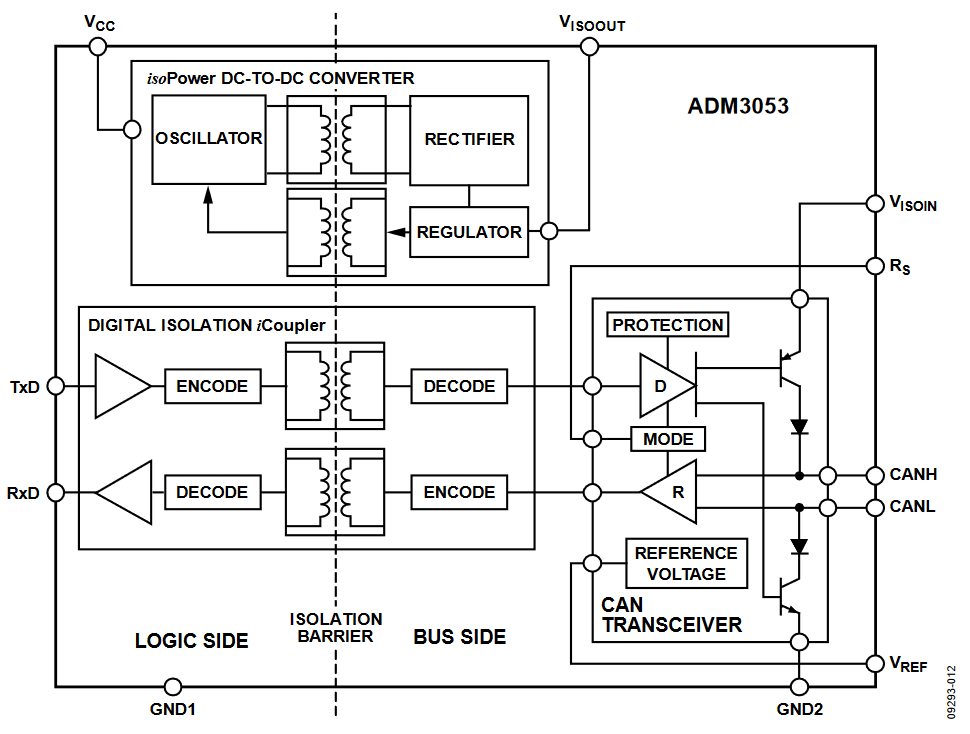

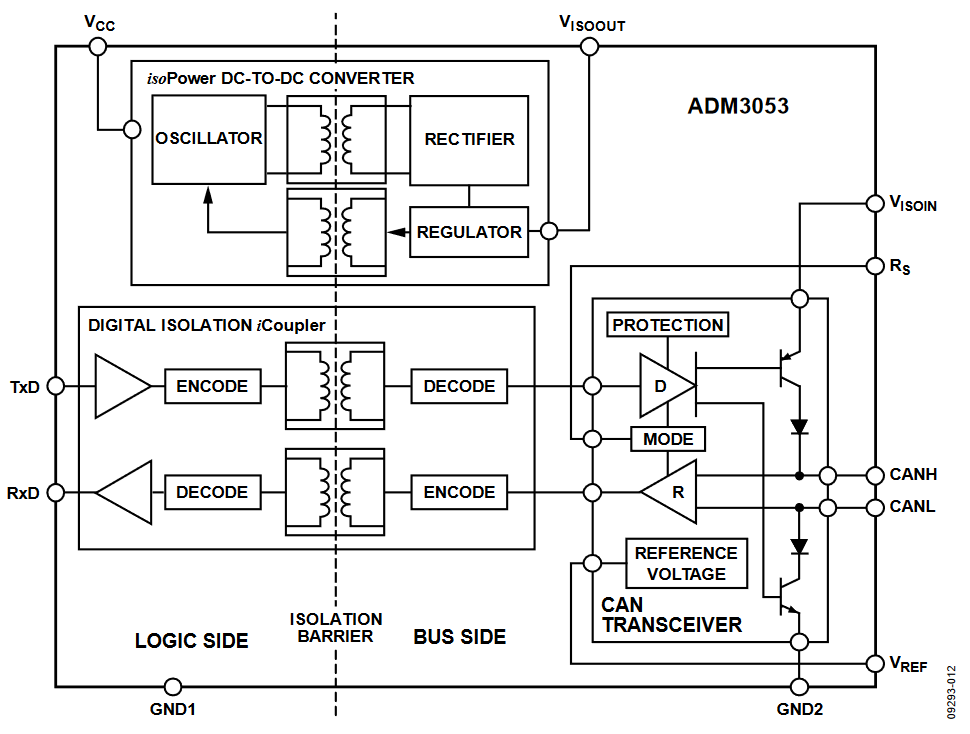

Figure 12. ADM3053 Functional Block Diagram.

图12. ADM3053功能框图

应力保护

接线错误和短路

某些CAN应用，如DeviceNet等，除了在总线CANH和CANL上载送数据外，还沿着总线分配电源。这种系统通常沿着总线提供24 V的总线电源和公共地。

此类系统中，各CAN节点的连接器有四条线：CANH、CANL、24 V和地。为防止信号接线错误造成损害，使用24 V总线电源的CAN节点需要在所有四条线(CANH、CANL、电源和地)上提供保护。接线错误保护是DeviceNet协议的一项要求。集成总线电源调节器的ADM3052隔离CAN收发器能在CANH、CANL、V+和V-引脚上提供±36 V的接线错误保护。

其它不使用总线电源的CAN节点可能也需要这种保护。这种情况下，CAN节点仍然需要防止CANH或CANL连接到电源或地线而造成短路。为此，ADM3051、ADM3053和 ADM3054 CAN收发器还在CANH和CANL上集成了±36 V保护。

瞬态过压

在工业和仪器仪表应用中，雷击、电源波动、感应开关和静电放电会通过产生较大瞬变电压对CAN收发器造成损害。以下ESD保护、EFT保护和电涌保护技术规范适用于工业应用：

IEC 61000-4-2 ESD保护
IEC 61000-4-4 EFT保护
IEC 61000-4-5电涌保护

ADI公司CAN收发器ADM3051、ADM3052和ADM3053的所有引脚上都提供基本ESD保护。如果使用外部箝位器件(如TVS二极管)，总线引脚的保护程度可进一步提升。TVS二极管通常用于保护CAN收发器等硅器件免受瞬变损坏。

具体方法是通过PN结的低阻抗雪崩击穿将电压尖峰箝位至一个限值。TVS二极管属于理想断路器件。TVS二极管在低于击穿电压的状态下工作时，若与特定电容并联，可模拟为一个较大电阻。发生瞬变并且浪涌电压大于TVS的击穿电压时，TVS的电阻降低，以保持箝位电压恒定。所选TVS二极管的箝位电压应低于它要保护的器件的电压额定值。瞬变立即受到箝位(< 1 ns)，受保护器件得以避开破坏性电流(参见图13)。

Figure 13. Transient Voltage Suppressor.

图13. 瞬变电压抑制器

TVS在CAN应用中的作用是箝位超出最大额定值的总线电压，从而保护CAN收发器。一些TVS器件专为CAN应用而设计。图14显示了一个利用双向齐纳二极管在CAN总线上实现TVS的示例电路。

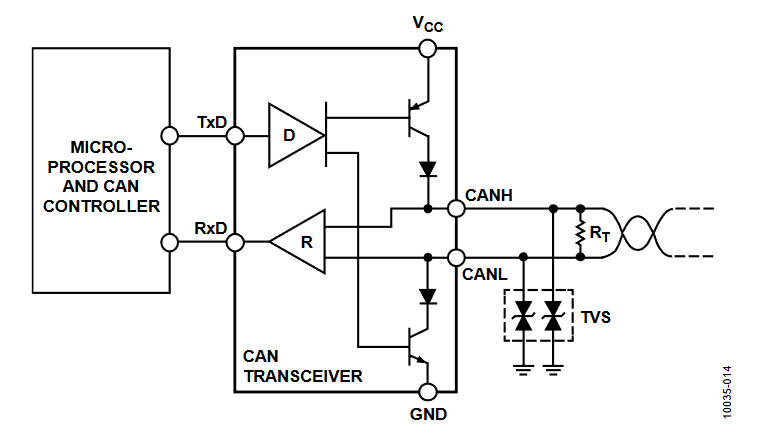

Figure 14. TVS Application Circuit.

图14. TVS应用电路

参考电路

¹ ISO 11898-1:2003, “Road Vehicles — Controller Area Network (CAN — Part 1: Data Link Layer and Physical Signalling,” (ISO International Standard, 2003).

² ISO 11898-2:2003, “Road Vehicles — Controller Area Network (CAN) — Part 2: High Speed Medium Access Unit,” (ISO International Standard, 2003).

³ Hein Marais, Application Note AN-960, “S-485/RS-422 Circuit Implementation Guide,” (Analog Devices, Inc., 2008).

⁴ CAN Specification 2.0, Part B, (CAN in Automation, 1991).

⁵ Boaxing Chen, “iCoupler^® Products with isoPower^™ Technology: Signal and Power Transfer Across Isolation Barrier Using Micro-Transformers,” Technical Article, (Analog Devices, Inc., 2006).

⁶ DeviceNet^™ Technical Overview, (Open DeviceNet^™ Vendor Association, Inc., 2001), X to XI.

⁷ EN 50325-4:2002, “Industrial Communication Subsystem Based on ISO 11898 (CAN) for Controller-Device Interfaces, CANopen,” (CAN in Automation, 2002).
