ADM2495E

推荐用于新设计

5.7 kVRMS 隔离式半双工 RS-485 收发器，带故障保护功能

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 5.7kVRMS 隔离式半双工 RS-485/RS-422 收发器
  • RS-485 A 和 B 引脚上的 ±60V 故障保护
  • 封装在 2 层 PCB 上，符合 EN 55032 B 级辐射发射要求
  • RS-485 A 和 B 总线引脚上的强大保护
    • ≥ ±4kV IEC 61000-4-2 静电放电
    • ±10kV 人体模型静电放电
    • ≥ ±4kV IEC 61000-4-4 EFT
  • 扩展±25V 共模范围
  • 两种速度选择
    • ADM2495E - 低速 250kbps，用于 EMI 控制
    • ADM2495E-1 - 高速 20Mbps 数据速率
  • 灵活的电源输入
    • 初级 VDD1 电源电压为 1.7V 至 5.5V
    • 隔离 VDD2 电源电压为 3.0V 至 5.5V
  • PROFIBUS 兼容 5V VDD2
  • 宽工作温度范围：−40°C 至 +125°C
  • 高共模瞬变抗扰度：250kV/μs
  • 短路、开路和输入悬空接收器失效安全
  • 支持 >224 个总线节点（接收器输入阻抗为 112kΩ）
  • 全面支持热插拔控制器（无毛刺上电/关断）
  • 安全和监管审批
    • IEC 60747-17（待定）
      • 增强型 VIORM = 1500V峰值
    • UL 1577（申请中）
      • VISO= 5700VRMS 持续 1 分钟
    • IEC/EN/CSA 62368-1（待定）
    • IEC/EN/CSA 61010-1（待定）
    • IEC/CSA 60601-1（待定）
    • GB 4943.1（待定）
  • 符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E) 标准
  • 16 引脚宽体标准 SOIC_W 封装，标准引脚排列具有 8.1 毫米爬电距离和间隙

ADM2495E/ADM2495E-1 是 5.7kVRMS 信号隔离 RS-485 收发器，在 RS-485 A 和 B 引脚上具有 ±60V 故障保护。这些设备专为平衡传输线而设计，符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E)。该套件可通过符合 EN 55032 B 类标准的辐射发射测试，并在带有高频去耦电容器的 2 层印刷电路板 (PCB) 上有余量。隔离屏障为 IEC 61000-4-x 系统级电磁兼容性 (EMC) 标准提供了强大的系统级免疫力。在整个使用寿命期间，该套件适用于需要针对工作电压 1060VRMS 和 1500VDC 而进行加强绝缘的应用。该套件可防止 RS-485 接口 A 和 B 引脚上 ±4kV 接触 IEC 61000-4-2 和 ±15kV 人体模型 (HBM) 静电放电 (ESD) 事件，以及跨屏障的 ±8kV 接触 IEC 61000-4-2 ESD，而不会发生闩锁或损坏。

ADM2495E/ADM2495E-1 在 RS-485 A 和 B 引脚上具有过压保护功能，可承受收发器侧 GND2 高达 ±60V 直流或交流峰值。这可以提供强大的保护，防止瞬变和意外连接到±12V 和±24V 电源。对于具有较大接地偏移和长电缆运行的应用，该器件的共模范围扩展至±25V。

ADM2495E/ADM2495E-1 是半双工收发器。ADM2495E 具有较低的压摆率，速度为 250kbps，可在长电缆上运行，且辐射较低。ADM2495E-1 具有高达 20Mbps 的数据速率，可实现最大数据传输。当使用 VDD2 电源上的 5V 供电时，高差分输出电压使这些设备适用于 PROFIBUS® 节点。VDD1 主电源和 VDD2 隔离电源均支持宽范围电压（分别为 1.7V 至 5.5V 和 3.0V 至 5.5V）。ADM2495E/ADM2495E-1 采用行业标准 16 引线、宽体、标准 SOIC_W 封装，爬电距离和电气间隙为 8.1 毫米。

应用

  • 太阳能反相器
  • 电气测试和测量
  • 供暖、通风和空调 (HVAC) 网络
  • 工业现场总线
  • 楼宇自动化
ADM2495E
5.7 kVRMS 隔离式半双工 RS-485 收发器，带故障保护功能

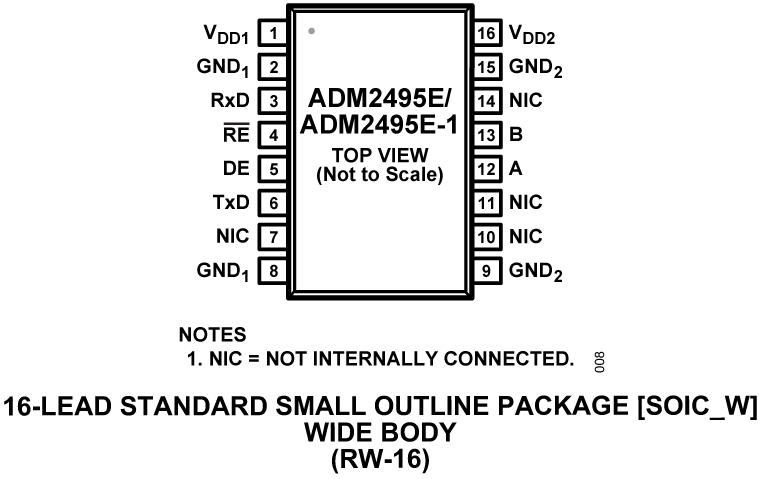

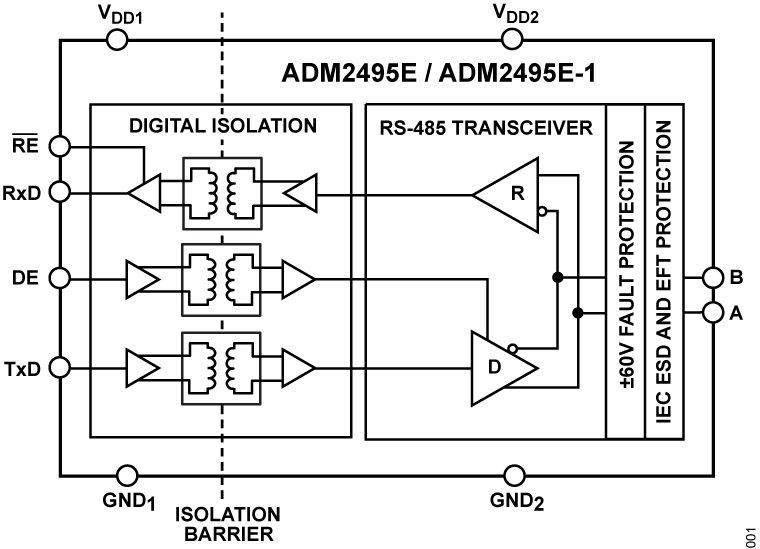

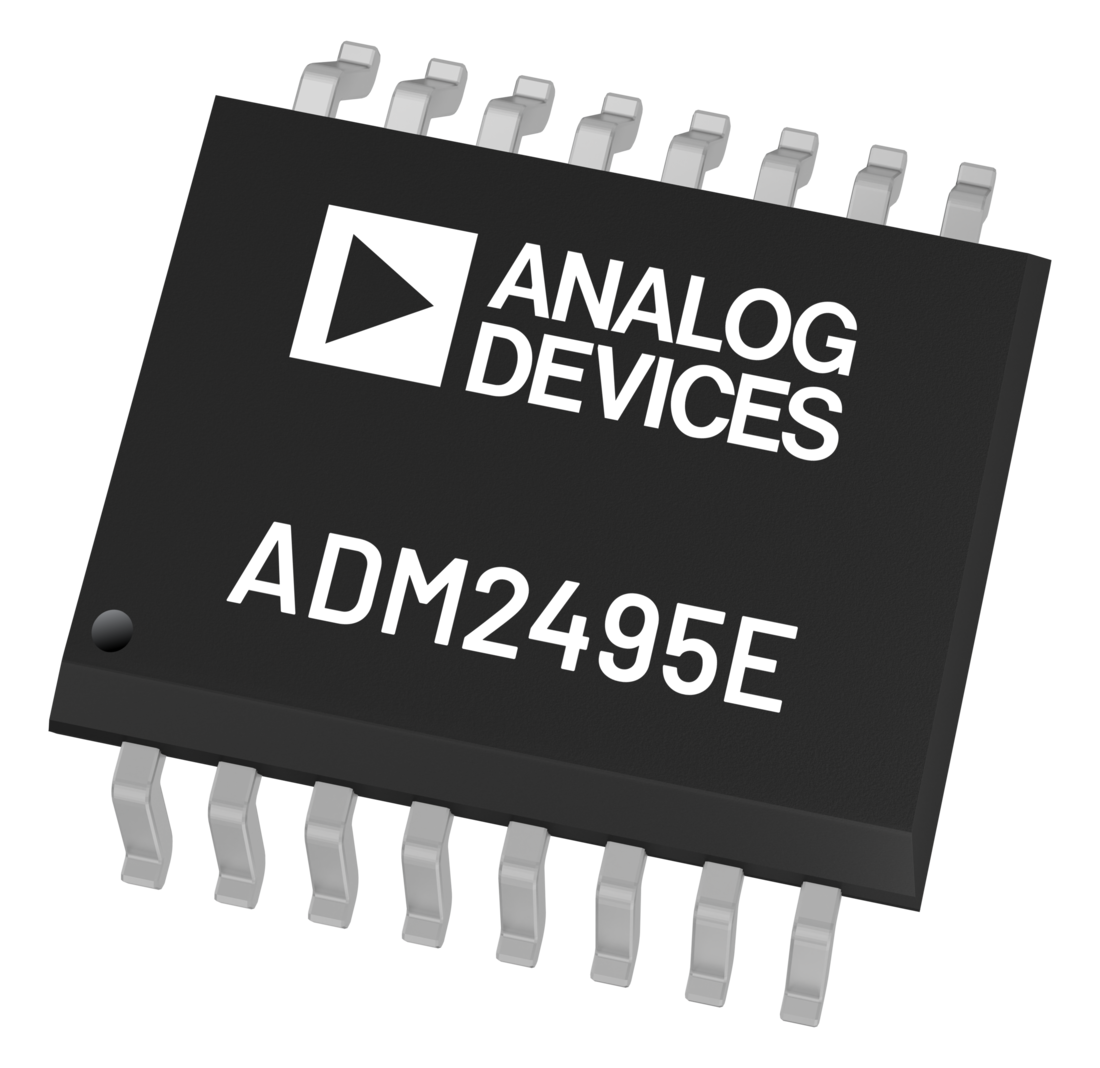

ADM2495E-ADM2495E-1 Pin Configuration ADM2495E-ADM2495E-1 Functional Diagram ADM2495E Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

安全和法规认证 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADM2495E

评估具有故障保护功能的 ADM2495E 5.7kVRMS 隔离式半双工 RS-485 收发器

立即购买 更多内容

特性和优点

  • ADM2495E/ADM2495E-1 250kbps 半双工隔离式 RS-485 收发器的简化评估
  • 符合 EN 55032 B 类辐射标准的 2 层 PCB
  • 尺寸为 10mm × 10mm、16 引脚 SOIC_W 封装，爬电距离和电气间隙为 >8.0mm
  • 板载 ADP7104 LDO 调节器，带有跳线选项，可在多种电源配置下简化评估
  • 灵活的低压 VDD1 电源轨，用于与低至 1.7V 的 I/O 节点连接
  • IEC 61000-4-2 A 引脚和 B 引脚上的 ESD 保护
    • ±4kV 接触放电
  • 用于 TxD 输入信号的 SMA 连接器
  • 可选的板载 LTC6900 振荡器，用于提供 TxD 信号
  • 用于连接电源、数字信号和 RS-485 信号的螺丝接线端子
  • 可通过跳线选择启用和禁用数字输入信号
  • 端电极的电阻器与尺寸
  • 测量所有信号的测试点

产品详情

EVAL-ADM2495EEBZ 可以简化、高效地评估 ADM2495E 5.7kVRMS、250kbps 半双工信号隔离 RS-485 收发器。通过将低速部分替换为高速部分，EVAL-ADM2495EEBZ 还可用于评估高速 20Mbps ADM2495E-1。

EVAL-ADM2495EEBZ 附带用于在单个系统中评估 ADM2495E/ADM2495E-1 器件的选项。可通过 EVAL-ADM2495EEBZ 上的螺丝接线端子轻松访问数字和 RS-485 总线信号。每个数字输入都可以通过板载跳线选项进行配置。

两个板载 ADP7104 低压差 (LDO) 稳压器可接受高达 20V 的输入电压，并向 VDD1 和 VDD2 引脚输出一系列可选电源电压，可通过跳线选项进行配置。可以绕过 LDO 稳压器，直接从外部电源为 ADM2495E/ADM2495E-1 VDD1 和 VDD2 电源引脚供电。

灵活的 VDD1 引脚初级侧逻辑电源允许设备以 1.7V 至 5.5V 的数字输入/输出 (I/O) 电压运行，从而实现使用 1.8V 或 2.5V 电源与现代处理器进行通信。

可以使用不同的方法向设备提供发送数据输入（TxD）数据输入信号。EVAL-ADM2495EEBZ 上包含一个可选的 LTC6900 振荡器，可配置为在 10kHz 至 20MHz 范围内提供时钟信号作为 TxD 数字输入。跳线设置允许根据客户安装的 0603 电阻器的值选择 10kHz、100kHz、1MHz、10MHz 或待定频率。请注意，当安装更高速的 ADM2495E-1 部件时，频率应高于 125kHz。接线板可轻松实现与微控制器或处理器的有线连接。为了获得最佳信号完整性，请使用板载超小型 A 版 (SMA) 连接器连接外部数据信号。

请参阅用户指南了解完整描述。
EVAL-ADM2495E
评估具有故障保护功能的 ADM2495E 5.7kVRMS 隔离式半双工 RS-485 收发器
EVAL-ADM2495E Board Photo Angle View EVAL-ADM2495E Board Photo Top View EVAL-ADM2495E Board Photo Bottom View
