ADM2484E

5 kV信号隔离、ESD保护、500 kbps、全/半双工RS-485收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 隔离RS-485/RS-422收发器,可配置为半双工或全双工
  • RS-485输入/输出引脚提供±15 kV ESD保护
  • 数据速率:500 kbps
  • 符合ANSI TIA/EIA RS-485-A-1998和ISO 8482:1987(E)标准
  • 工作电压(VDD1):5 V或3.3 V
  • 高共模瞬变抗扰度:>25 kV/µs
  • 真故障保护接收器输入
  • 总线上256个节点
  • 热关断保护
  • 安全和法规认证
    • UL认证
    • 隔离电压:1分钟5000 V rms,符合UL 1577
    • VDE合格证书
    • DIN V VDE V 0884-10
    • (VDE V 0884-10): 2006-12
    • 加强绝缘
    • VIORM = 849 VPEAK
    • CSA元件验收通知5A IEC 60950-1: 380 V rms(加强)
  • 工作温度范围:
    -40°C至+85°C

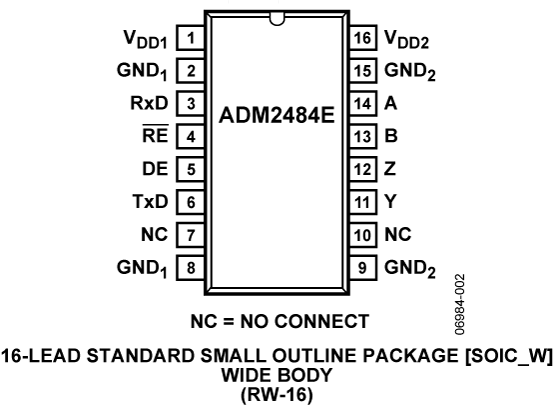

  • 16引脚宽体SOIC封装



更多细节
show more Icon
ADM2484E是一款隔离数据收发器,提供±15 kV ESD保护,适用于多点传输线路的高速、半双工或全双工通信。在半双工模式下,发射器输出与接收器输入共用同一传输线路。发射器输出引脚Y和Z分别在外部与接收器输入引脚A和B相连。

ADM2484E针对平衡传输线路而设计,符合ANSI TIA/EIA RS-485-A-1998和ISO 8482:1987(E)标准。该器件采用ADI公司的 iCoupler® 技术,将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。

差分发射器输出和接收器输入具有静电放电电路 , 可提供人体模型(HBM)±15 kV保护 。 器件逻辑端可以采用5 V或3.3 V电源供电 , 总线端则要求采用隔离3.3 V电源供电。

该器件具有限流和热关断特性 , 可防止发生输出短路以及总线竞争导致功耗过大的情况。

应用
  • 隔离式RS-485/RS-422接口
  • 工业现场网络
  • INTERBUS
  • 多点数据传输系统
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    视频

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    ADM2484EBRWZ
    • HTML
    • HTML
    ADM2484EBRWZ-REEL7
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    3月 13, 2024

    - 23_0069

    Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products

    1月 4, 2021

    - 20_0320

    Alternate Assembly Site of Select Isolator Products in SO Packages

    9月 22, 2015

    - 15_0135

    Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

    2月 27, 2012

    - 11_0066

    Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

    8月 4, 2010

    - 10_0117

    Halogen Free Material Change for SOIC_W Products at Carsem

    ADM2484EBRWZ

    量产

    ADM2484EBRWZ-REEL7

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    3月 13, 2024

    - 23_0069

    arrow down

    Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products

    1月 4, 2021

    - 20_0320

    arrow down
    9月 22, 2015

    - 15_0135

    arrow down

    Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

    2月 27, 2012

    - 11_0066

    arrow down

    Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

    8月 4, 2010

    - 10_0117

    arrow down

    Halogen Free Material Change for SOIC_W Products at Carsem

    ADM2484EBRWZ

    量产

    ADM2484EBRWZ-REEL7

    量产

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    EVAL-ADM2484E

    ADM2484E 评估板

    zoom

    EVAL-ADM2484E

    ADM2484E 评估板

    产品详情

    EVAL-ADM2484EEBZ支持轻松而快速地评估ADM2484E RS-485收发器。 所有输入和输出功能都可以通过该评估板执行,无需任何外部元件。 ADM2484E差分总线收发器是一款集成式电流隔离器件,适用于多点总线传输线路的双向数据通信。

    该器件采用ADI公司的iCoupler®技术,将三通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。 器件逻辑端采用5 V或3.3 V电源供电,总线端则采用隔离式3.3 V电源供电。
