特性
- 5 V单电源
- 符合所有EIA-232-E和V.28规范
- 数据速率：120 kB/s
- 片上DC-DC转换器
- 输出摆幅：±9 V（5 V电源）
- 1 µF小电容
- 低功耗关断模式：≤ µA
- 关断期间接收器为活动状态(ADM223)
- 接收器输入电平：±30 V
- 无闩锁现象
- MAX223/230-241的直接升级产品
- AD230–AD241的直接升级产品
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

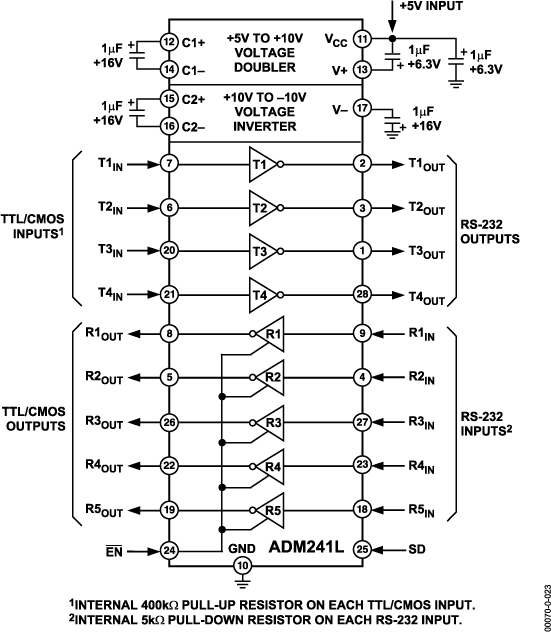

ADM2xx系列线路驱动器/接收器主要用于所有EIA-232-E和V.28通信接口，尤其是无法提供±12 V电源的应用。ADM223、ADM230L、ADM235L、ADM236L和ADM241L具有低功耗关断模式，可将功耗降至5 µW以下，因此非常适合电池供电设备使用。在ADM223关断期间，两个接收器仍保持使能状态。ADM233L和ADM235L不需要任何外部器件，特别适合印刷电路板空间受限的应用。
除ADM231L和ADM239L外，ADM230L系列的所有器件均内置两个电荷泵电压转换器，可以采用+5 V单电源供电。这些转换器能够将+5 V输入电压转换为RS-232输出电平所要求的±10 V电压。ADM231L和ADM239L设计采用+5 V和+12 V电源供电。内置+12 V转-12 V电荷泵电压转换器可产生-12 V电源。
ADM2xxL是AD2xx系列的增强型升级器件，具有更低功耗和更快压摆率，可以采用更小的(1 µF)电容工作。
