ADL5961
推荐用于新设计9 kHz 至 26.5 GHz 集成矢量网络分析仪前端
- 产品模型
- 2
概述
- 宽带集成双向桥
- 原始方向性：1 GHz 时为 35.6 dB，18 GHz 时为 16.7 dB
- 低插入损耗：1 GHz 时为 1.1 dB，18 GHz 时为 2.0 dB
- 回波损耗：>12 dB 典型值
- SPI 可配置 LO 接口
- 除以 2；乘以 1、2 或 4
- 偏移 LO 接口使驱动器能够使用fRF = f LO
- 单端或差分驱动
- SYNC 功能—跨设备同步
- 高动态范围宽带中频信号路径
- SPI 可编程 IF 带宽从 1 MHz 到 100 MHz
- SPI 可编程 IF 增益，6 dB 步长
- 外部可调输出共模电平
- 5 位 SPI 可读温度传感器
- 低功耗关断模式
- 3 mm × 4 mm，26 引脚 LGA
ADL5961 是一款宽带、小尺寸矢量网络分析仪 (VNA) 前端，由电阻双向桥、下变频混频器、可编程 IF 放大器和滤波器以及高度灵活的本地振荡器 (LO) 接口组成。该桥提供高达 17 GHz 的 > 14 dB 方向性。从 RFIN 到 RFOUT 的主传输线宽带匹配至 50Ω，在 DC 附近 9 kHz 时损耗仅为 1.1 dB，在 26.5 GHz 时损耗增加至 1.8 dB。
ADL5961 支持多种不同的 LO 接口配置，可简化 VNA 解决方案的时钟设计以及该设备与模数转换器 (ADC) 的接口。LO 接口中的分频器和倍频器可实现超出 LO 源工作频率范围的测量扫描，从而能够使用 6 GHz 合成器在 ADL5961 的整个 26.5 GHz 频率范围内运行。IF 频率偏移混频器由 OFP 和 OFM 引脚形成的偏移接口驱动，通过允许扫描 RF 和 LO 接口共享相同的频率源，实现了进一步的简化。然后，IF 输出信号的频率由驱动 OFP/OFM 接口的低频源决定。当此接口以 ADC 采样频率驱动并启用 4 分频时，它会自动将 IF 输出信号置于第一个奈奎斯特区的中心。
具有可编程带宽的 IF 滤波器和具有单独可编程增益的 IF 放大器能够同时优化前向信道 (IFFP、IFFM) 和反向信道 (IFRP、IFRM) 的 IF 输出信号的动态范围。IF 放大器具有可调的输出共模电平、足够的驱动能力和宽输出电压摆幅，从而能够直接与各种 ADC 连接。
ADL5961 中的所有配置和功能均可通过三线串行外设接口 (SPI) 完全编程。ADL5961 采用 3 mm × 4 mm、26 引线栅格阵列 (LGA) 封装。
应用
- 宽带多端口矢量网络分析仪
- S 参数幅度和相位测量
- 在线射频功率测量
- 自动测试设备
- 反射计
- 材料分析
参考资料
数据手册 1
用户手册 1
视频 2
器件驱动器 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

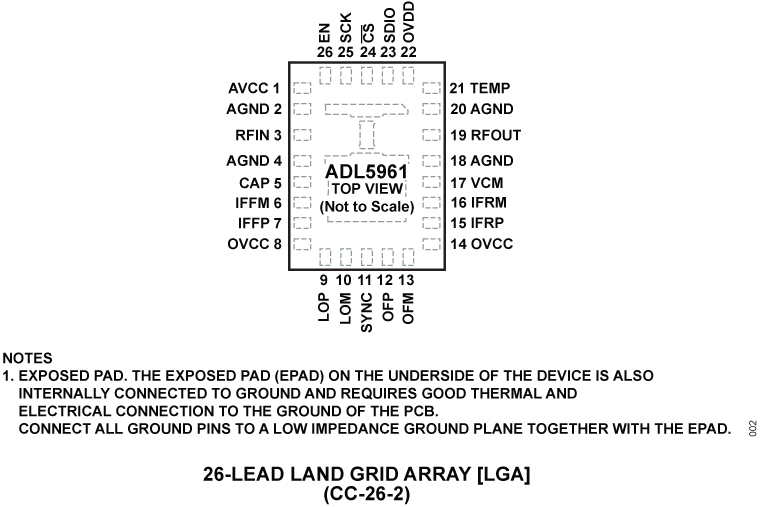

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADL5961ACCZ | 26-Terminal land Grid Array [LGA] | ||
| ADL5961ACCZ-R7 | 26-Terminal land Grid Array [LGA] |
这是最新版本的数据手册
软件资源
Evaluation Software 1
ADL5960 Evaluation Software
找不到您所需的软件或驱动?
评估套件

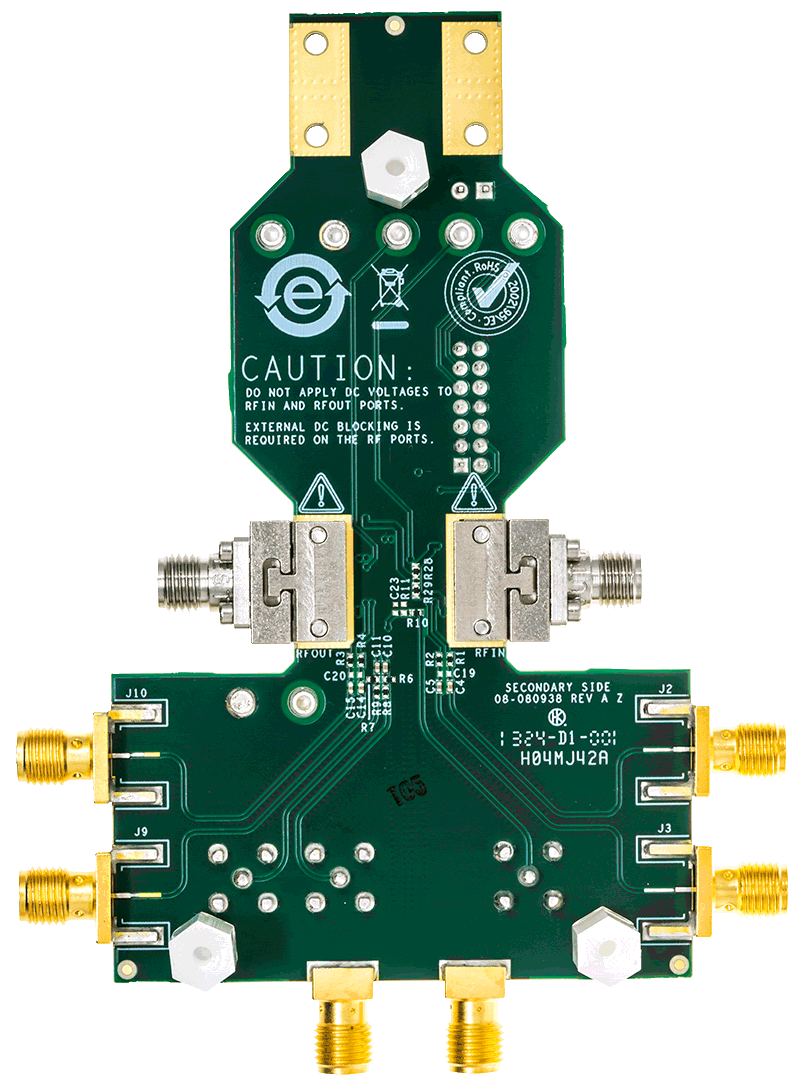

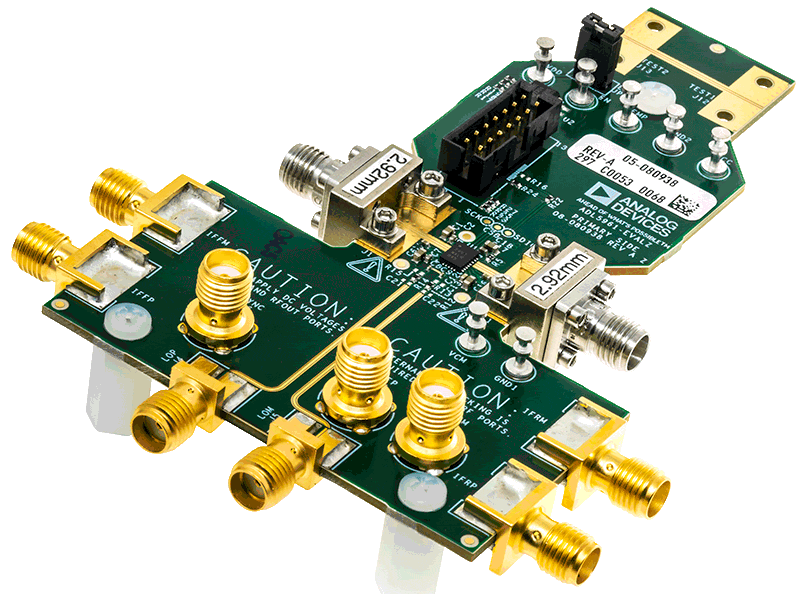

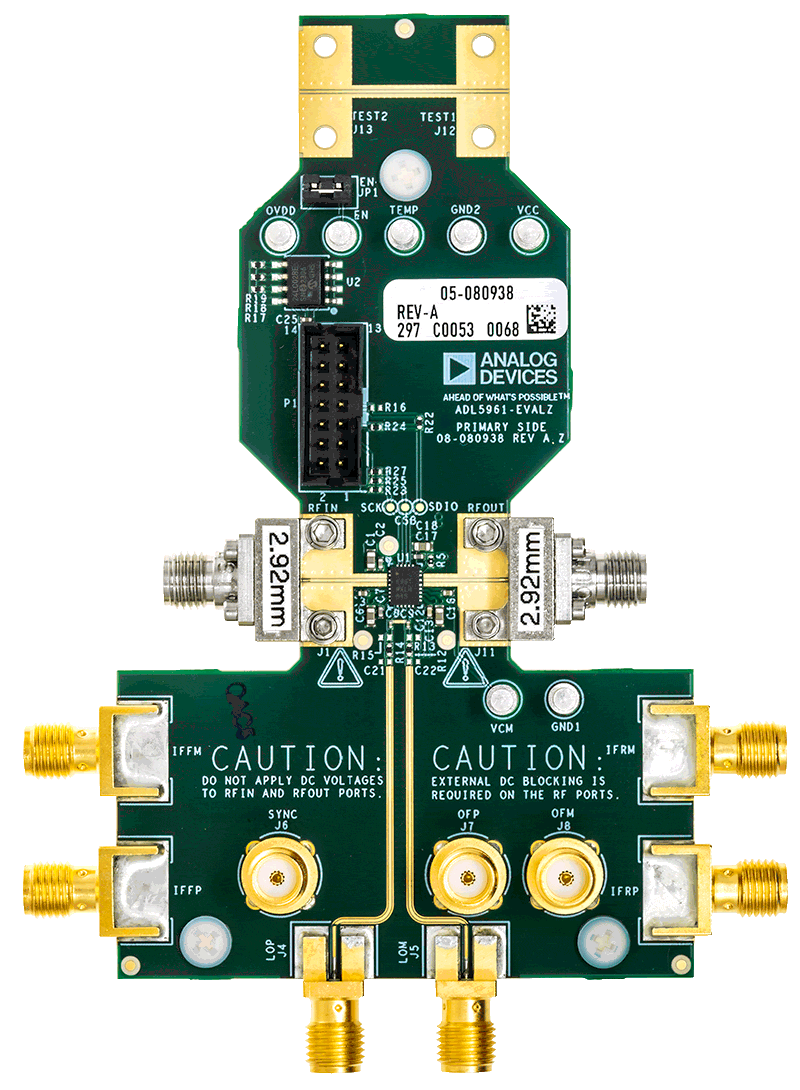

评估 ADL5961 9 kHz 至 26.5 GHz 集成矢量网络分析仪前端
