概览
优势和特点
- 适用于 ADL5961 的功能完备的评估板。
- 集成双向桥测量正向耦合和反向耦合信号
产品详情

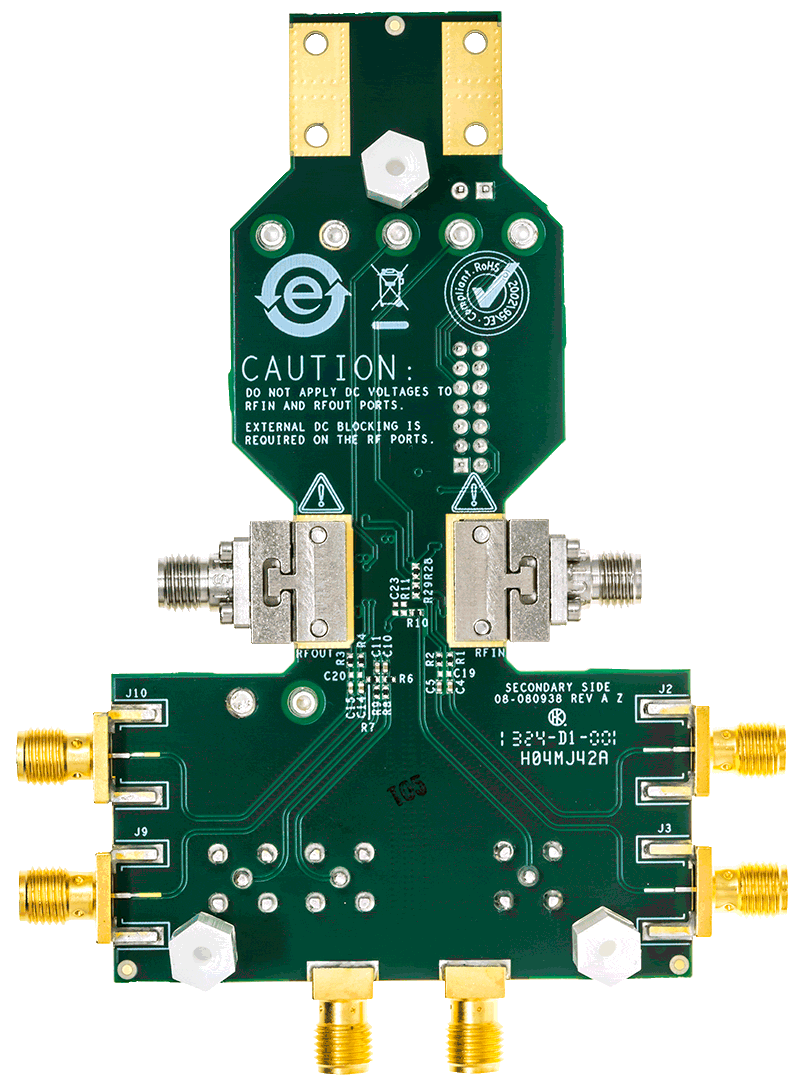

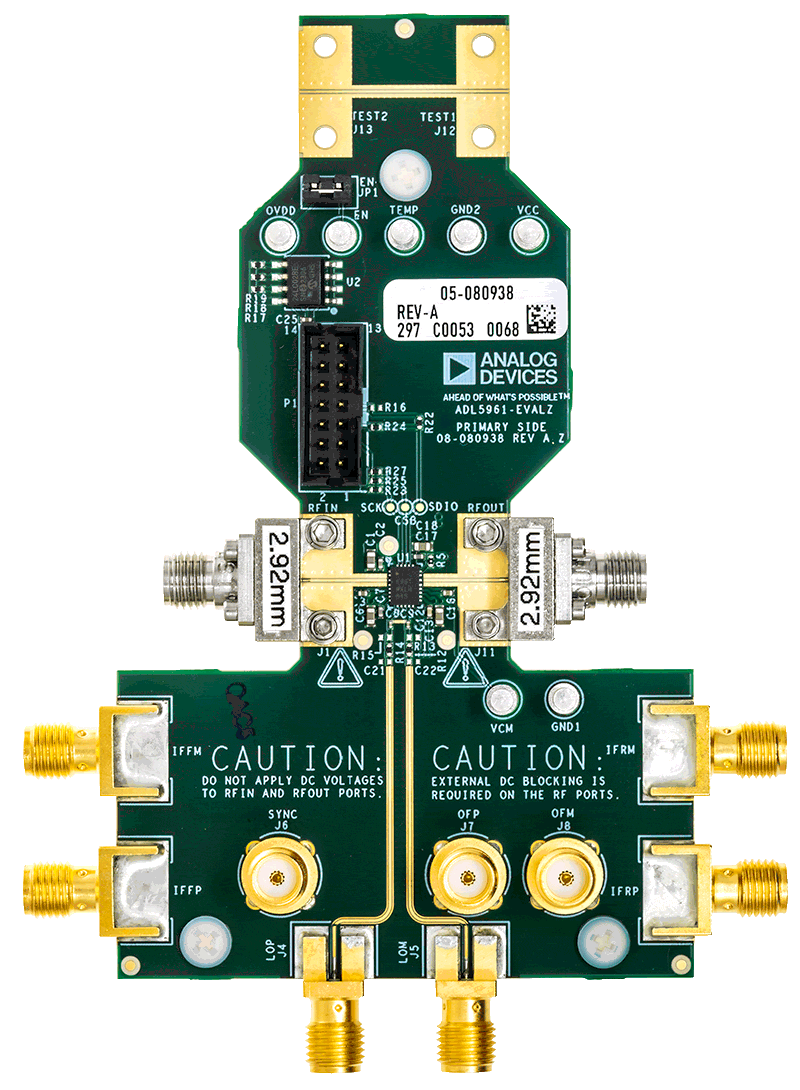

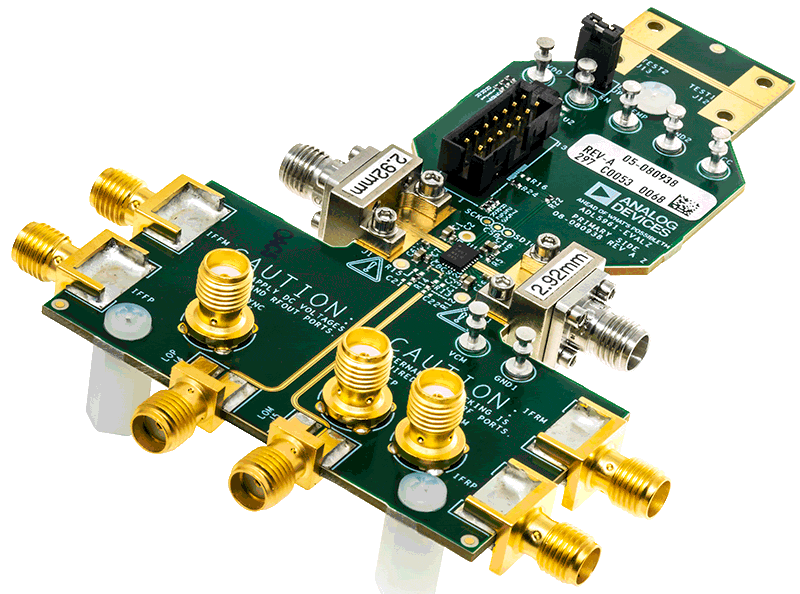

ADL5961-EVALZ 可用于评估 ADL5961 矢量网络分析仪 (VNA) 前端 IC。
ADL5961 具有集成电桥，可在高达 26.5 GHz 的频率下获得内联入射和反射功率样本，同时保持约 1 dB 至 2 dB 的低插入损耗，具体取决于频率。集成混频器将入射和反射样本下变频至 IF，同时保留相位信息。串行外设接口 (SPI) 端口提供对可编程本地振荡器 (LO) 和偏置混频器多功能的访问，还具有可编程 IF 增益和带宽。
为了获得最佳性能，印刷电路板 (PCB) 射频传输线在 Rogers RO3003 低损耗基板材料上为 50Ω 控制阻抗。
有关 ADL5961 的完整详细信息，请参阅 ADL5961 数据手册，在使用 ADL5961-EVALZ 时，必须同时参阅该数据手册和本用户指南。
使用入门
所需设备
- 电源
- 一个或两个射频信号发生器
- 频谱分析仪或示波器
- DC2026C (Linduino One) 板（包含在 ADL5961-KIT-EVALZ 套件中）
- 开路、短路和负载等实验阻抗
