ADL5906是真均方根响应功率检波器，采用单端50 Ω源驱动时具有67 dB测量范围。易于使用的输入使该器件具有丰富的频率，无需巴伦或其他形式的外部输入调谐即可在最高10 GHz频率下工作。ADL5906为需要进行精确信号功率均方根值测量的各种高频系统提供了解决方案。工作频率范围为10 MHz至10 GHz，可接受的输入信号范围为−65 dBm至+8 dBm，支持各种波峰因素和带宽，如GSM-EDGE、CDMA、W-CDMA、TD-SCDMA、WiMAX和基于OFDM的LTE载波。此外，该器件在电路板的−55°C至+125°C温度范围内具有温度稳定性，是各种通信、军事、工业和仪器仪表应用的理想选择。

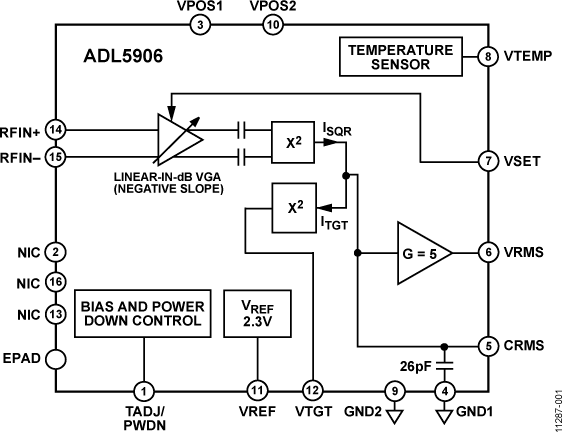

作为功率测量器件使用时，将VRMS与VSET相连。然后，输出便与输入均方根值的对数成比例。换言之，读数以分贝值直接呈现，每到十倍调整至1.1 V，或者55 mV/dB；安排其他斜率很容易。在控制器模式下，施加于VSET的电压决定输入端消除设定点偏差所需的功率水平。输出缓冲器可提供高负载电流。
该器件采用5 V单电源供电，仅需几个电容即可方便地使用，并且能够以单端驱动，或使用巴伦以差分输入驱动。在PWDN引脚上施加逻辑高电平即可关断ADL5906，并使其具有250 µA的低休眠电流。25ºC时，在约1.4 µs内便可上电至68 mA的标称工作电流。

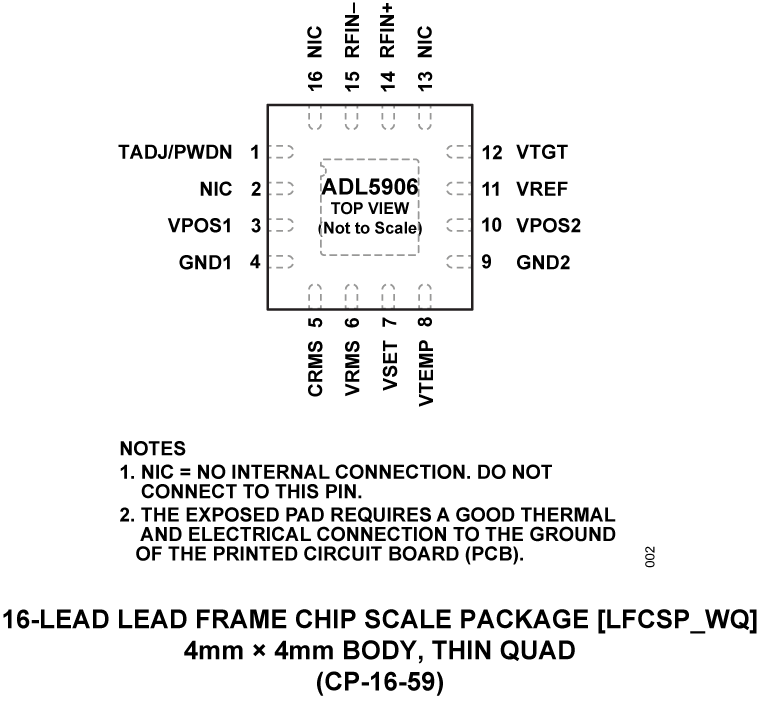

ADL5906采用4 mm × 4 mm、16引脚LFCSP封装，与ADL5902 和 AD8363 TruPwr™均方根值检波器引脚兼容。这一特性使得设计人员能够为不同动态范围的设计创建单一的电路。同时提供完全填充并符合RoHS标准的评估板。
应用
- 功率放大器线性化/控制环路
- 发射机信号强度指示(TSSI)
- RF仪器仪表
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
