概览
优势和特点
- 额定电压(VDD):1.6 V至3.6 V
- 低功耗:
典型0.62 mW(100 kSPS,3 V电源)
典型0.48 mW(50 kSPS,3.6 V电源)
典型0.12 mW(100 kSPS,1.6 V电源) - 高吞吐速率: 200 kSPS
- 欲了解更多特性,请参考数据手册
- 下载AD7466-KGD数据手册
- 可用作已知良好的裸片并完全保证数据手册规格。
产品详情
AD7466/AD7467/AD7468分别是12/10/8位高速、低功耗逐次逼近型模数转换器(ADC),工作电压为1.6V至3.6V单电源,具有低功耗特性,最高呑吐量可达200 kSPS。该器件内置一个低噪声、宽带宽采样保持放大器,可处理3 MHz以上的输入频率。转换过程和数据采集过程通过CS和串行时钟进行控制,从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样,而转换同时在此处启动。该器件不存在流水线延迟。
基准电压从VDD获得,从而为ADC提供了较宽的动态输入范围,因此,其模拟输入范围为0至VDD。转换速率取决于SCLK。
产品聚焦
- 额定电源电压:1.6 V至3.6 V
- 12、10和8位ADC,提供SOT-23和MSOP两种封装模式
- 高呑吐量、低功耗,正常工作模式下的最大功耗为0.9 mW(100 kSPS,3 V时)
- 灵活的功耗/串行时钟速度管理。转换速率取决于串行时钟,通过增加串行时钟速率可缩短转换时间。可在转换完成后自动进入省电模式,从而降低了省电模式下的平均功耗,器件的最大功耗为0.1 μA,省电模式下一般为8 nA
- 基准电压从电源获得
- 无流水线延迟
- 该器件具有一个标准逐次逼近型ADC,可通过CS输入对转换进行精确控制
应用
数据手册, Rev. C, 5/07
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

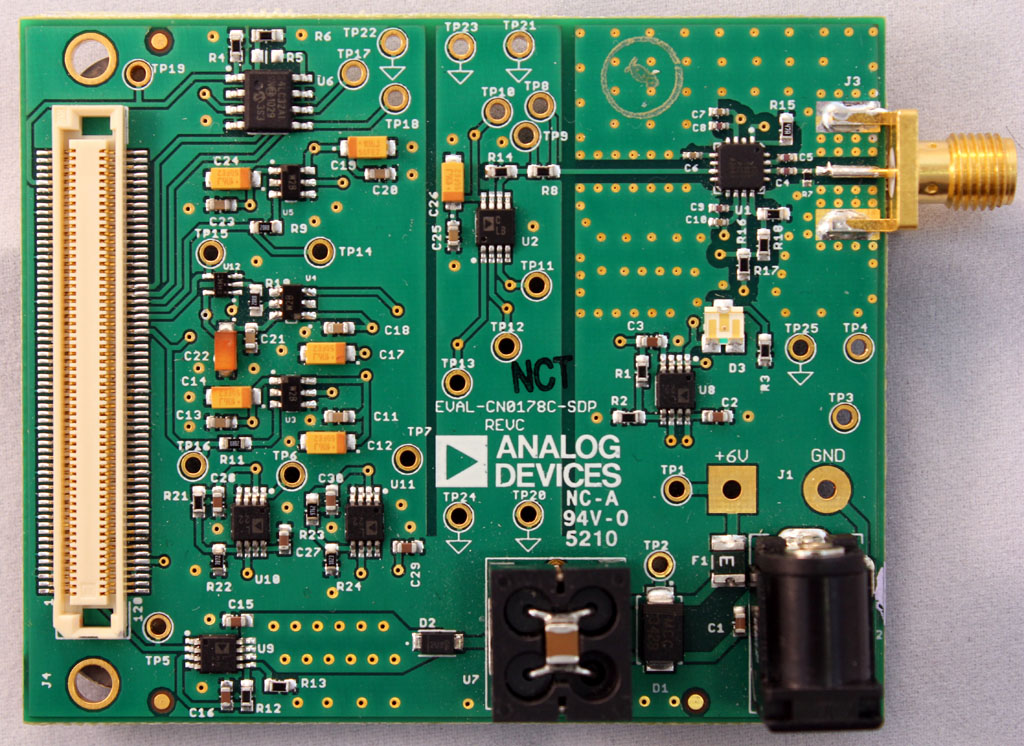

评估套件 (1)
参考资料
-
CN-017811/26/2010
-
高速ADC的电源设计2/1/2012
-
How to Save Power in Battery Applications Using the Power-Down Mode in an ADC9/1/2003 模拟对话
软件代码及系统需求
FPGA/HDL
工具及仿真模型
IBIS模型

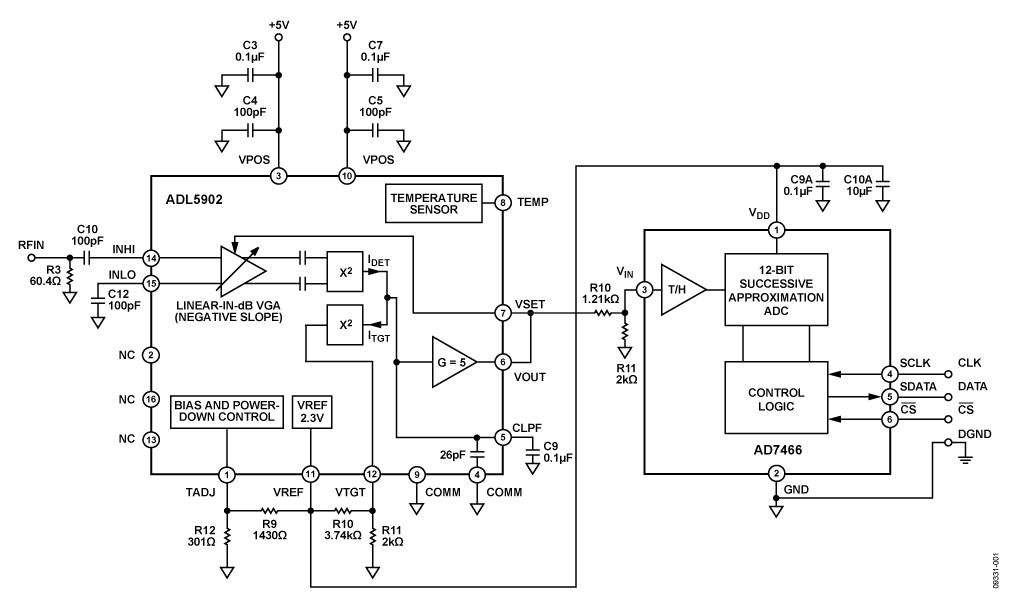

参考电路 (1)
