概览
优势和特点
- 频率范围：5.9 GHz至8.5 GHz
- 典型增益：25 dB
- 低噪声输入
- 噪声系数：<1.7 dB（典型值，5.9 GHz至8.5 GHz）
- 高线性度输入
- >4.0 dBm（典型值）输入三阶交调截点(IIP3)
- >-10.6 dBm（典型值）输入1 dB压缩点(P1dB)
- 匹配50 Ω单端输入
- 匹配100 Ω差分输出
- 8引脚、2.00 mm × 2.00 mm LFCSP微波封装
产品详情
ADL5721是一款针对微波无线链路接收器设计的窄带、高性能、低噪声放大器。单芯片硅锗(SiGe)设计在5.9 GHz至8.5 GHz频率范围内针对微波无线链路频带进行优化。该独特的设计提供单端50 Ω输入阻抗和100 Ω平衡差分输出，非常适合驱动ADI公司的差分下变频器和射频(RF)采样模数转换器(ADC)。该低噪声放大器(LNA)提供在过去需要极其昂贵的III-V化合物工艺技术才能实现的噪声系数性能。该LNA利用频带开关功能在输入P1dB和噪声系数之间进行权衡，实现较佳系统性能。
ADL5721、ADL5723和ADL5726窄带LNA系列采用小型、散热增强型2.00 mm × 2.00 mm LFCSP封装。ADL5721、ADL5723和ADL5726系列的额定温度范围为-40°C至+85°C。
应用
- 点对点微波无线电
- 仪器仪表
- 卫星通信(SATCOM)
- 相控阵
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

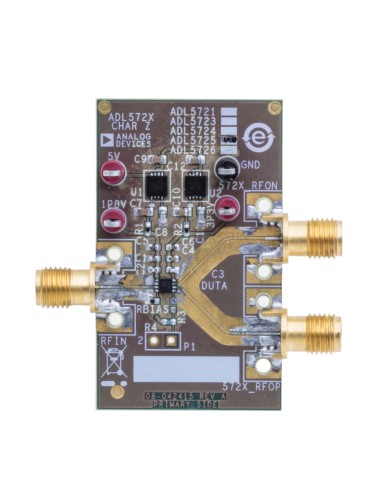

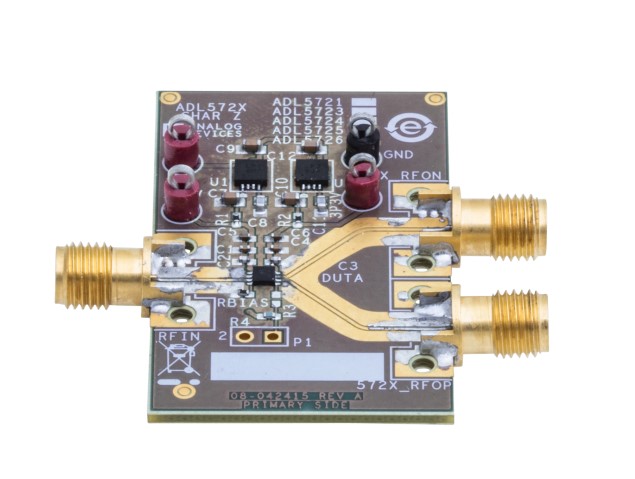

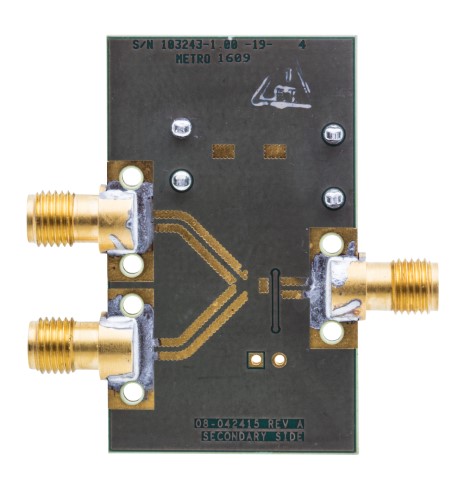

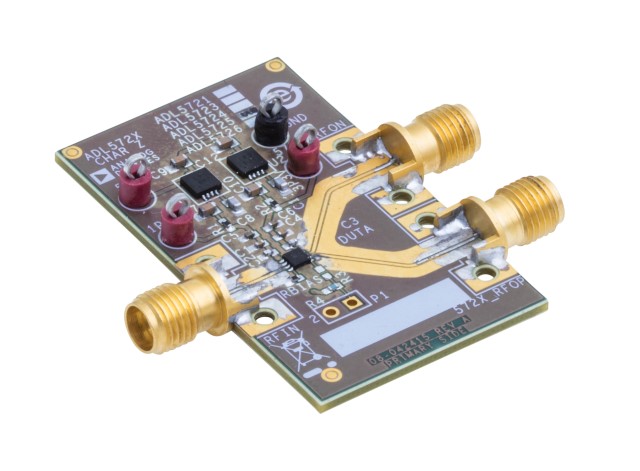

评估套件 (1)
参考资料
工具及仿真模型
S参数
ZIP
ADL5721 S-parameters
84.04 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADL5721ACPZN | 材料声明 | 质量和可靠性 | 8-Lead LFCSP (2mm x 2mm w/ EP) | |
| ADL5721ACPZN-R7 | 材料声明 | 质量和可靠性 | 8-Lead LFCSP (2mm x 2mm w/ EP) | |
| Wafer Fabrication Data |
