ADL5611
30 MHz 至6 GHz RF/IF增益模块
英文数据手册
Rev. B
icon-recommended 推荐新设计使用
顶部
Datasheet
英文数据手册 Rev. B
中文 Rev. A
(产品技术资料帮助）
S参数
1 查看全部

概览

优势和特点

  • 固定增益：22.2 dB
  • 可在30 MHz至6 GHz的宽范围内工作
  • 高动态范围增益模块
  • 输入和输出内部匹配50 Ω
  • 集成偏置控制电路
  • OIP3：40.0 dBm (900 MHz)
  • P1dB：21.0 dBm (900 MHz)
  • 噪声系数：2.1 dB (900 MHz)
  • 5 V单电源供电
  • 低静态电流：94 mA
  • 宽工作温度范围：-40℃至+105℃

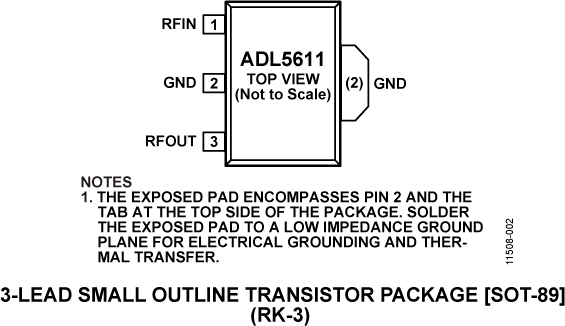

  • 高效散热型SOT-89封装
  • ESD额定值：±1.5 kV（1C类）

产品详情

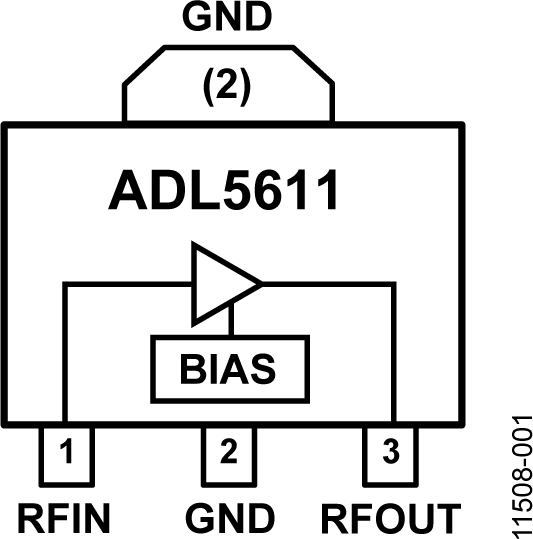

ADL5611是一款单端RF/IF增益模块放大器，可在30 MHz至6 GHz范围内提供宽带操作。ADL5611在极高OIP3 （高于40.0 dBm）时具有低噪声系数2.1 dB，可提供高动态范围。

ADL5611具有22.2 dB增益，增益不随频率、温度、电源、器件而变化。该放大器采用工业标准SOT-89封装，在输入和输出内部匹配50 Ω，能够简单地使用于各种不同的应用中。所需的外部元件只有输入/输出交流耦合电容、电源去耦电容和偏置电感。

ADL5611具有±1.5 kV高额定ESD值（1C类），额定温度范围为宽温度范围：−40°C至+105°C。

同时提供完全填充并符合RoHS标准的评估板。

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

文档

工具及仿真模型

S参数

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

配套产品推荐

ADL5611 配套产品

推荐 有源混频器

  • For high IP3 performance with RF inputs from 10 MHz to 6 GHz: ADL5801.
  • For a high performance PLL with integrated VCO for the active mixers: ADF4350, ADF4351.
  • For high IP3, dual channel up/down conversion from 100 MHz to 6 GHz,: ADL5802.
