特性
- 固定增益:17.4 dB
- 在30 MHz至6 GHz范围内提供宽带操作
- 输入/输出内部匹配50 Ω
- 集成偏置控制电路
- OIP3:34.9 dBm (900 MHz)
- P1dB:17.6 dBm (900 MHz)
- 噪声系数:2.9 dB (900 MHz)
- 5V单电源供电
- 低静态电流:55 mA
- 宽工作温度范围:-40°C至+105°C
- 高效散热型SOT-89封装
- ESD额定值:±1.5 kV(1C类)
ADL5544具有17 dB增益,增益不随频率、温度、电源、器件而变化。该放大器采用工业标准SOT-89封装,在输入和输出内部匹配50 Ω,能够简单地使用于各种不同的应用中。所需的外部元件只有输入/输出交流耦合电容、电源去耦电容和直流偏置电感。
ADL5544采用InGaP HBT工艺制造而成,ESD额定值为±1.5 kV(1C类)。额定温度范围为−40℃至+105℃的宽温度范围,并提供配置齐全且符合RoHS标准的评估板。
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADL5544
文档
筛查
1 应用
评估设计文件
1
zip
213 kB
应用笔记
3
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|

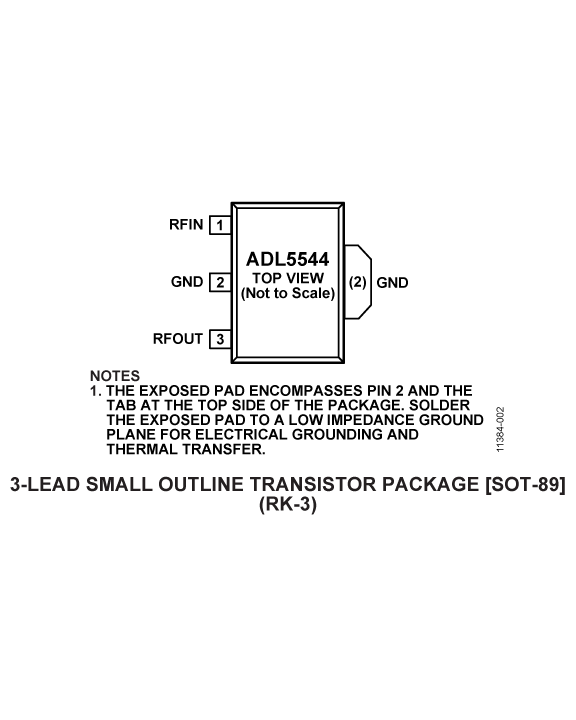

ADL5544ARKZ-R7 | 3-Lead SOT-89 |
|
- ADL5544ARKZ-R7
- 引脚/封装图-中文版
- 3-Lead SOT-89
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
单/双/三平衡混频器2 |
||||
推荐新设计使用 |
高IP3、10 MHz 至6 GHz 有源混频器 |
|||
推荐新设计使用 |
双通道、高IP3、100 MHz ~ 6 GHz有源混频器 |
|||
整数N分频PLL2 |
||||
量产 |
集成VCO的宽带频率合成器 |
|||
推荐新设计使用 |
集成VCO的宽带频率合成器 |
评估套件 1
EVAL-ADL5544
ADL5544评估板
