概览
优势和特点
- 宽带宽：1 MHz ～ 4 GHz
- 动态范围：80 dB （±3 dB）
- 温度范围内的稳定性： < ±0.5 dB
- 低噪声测量/控制器输出（VOUT）
- 脉冲响应时间：10 ns

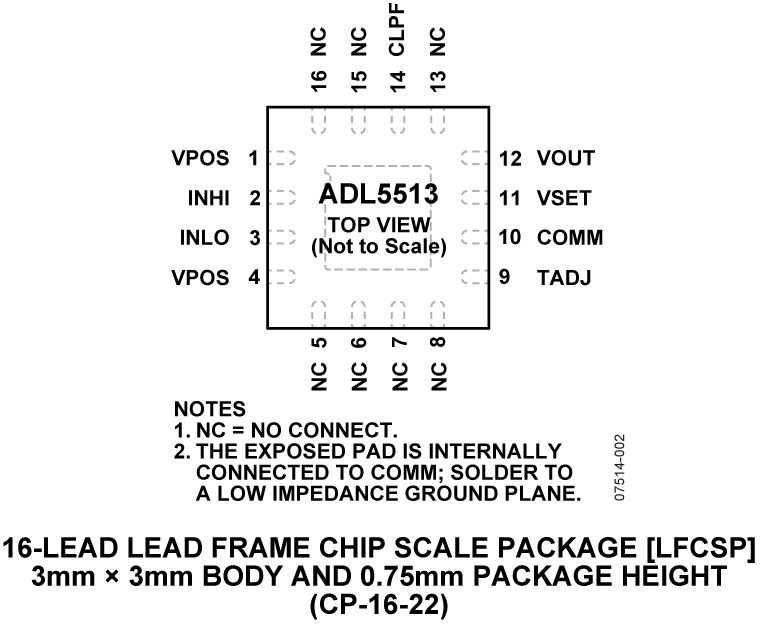

- 小尺寸封装：3 mm x 3 mm LFCSP
- 电源：2.7 ～ 5.5 V（30 mA）
- 采用高速SiGe工艺制造
产品详情

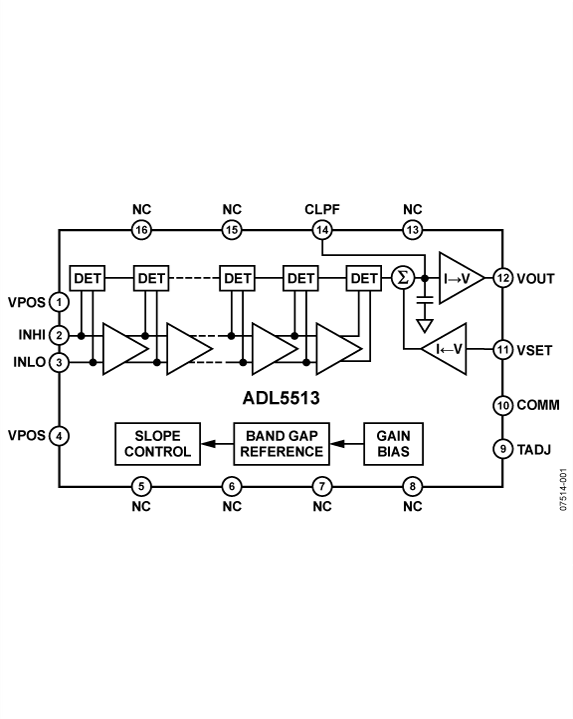

ADL5513是一款解调对数放大器，能够精确地将射频（RF）输入信号转换为相应的分贝标度输出。ADL5513在级联放大器链路采用渐进压缩技术，链路每一级都配备一个检波器单元。ADL5513可用于测量或控制器模式。对于高于4 GHz的信号，ADL5513能保持精确的对数一致性。输入动态范围的典型值为80 dB （阻抗： 50 Ω），误差小于±3 dB。ADL5513的响应时间为10 ns，能够对超过50 MHz的脉冲速率进行RF脉冲检测。该器件可提供环境温度条件下无与伦比的对数截点稳定性。ADL5513的电源电压为2.7 V ～ 5.5 V，功耗小于30 mA。当器件禁用时，电流会更低。通过配置ADL5513，可为功率放大器或VOUT引脚的测量输出提供控制电压。由于输出信号能用于控制器应用，因此需要特别注意宽带噪声的较小化。在这种模式下，要为VSET引脚施加设置点控制电压。
通过VOUT可关闭贯穿RF放大器的反馈环路，其输出能将放大器的输出调节至相应的VSET量级。ADL5513在VOUT引脚提供 0 V 至（VPOS - 0.1 V）的输出能力，适合控制器应用。作为测量器件，VOUT与VSET外部相连，产生输出电压VOUT，随着RF输入信号幅度呈dB线性增加，斜率为20 mV/dB，由VSET接口决定。采用INHI输入的截点为-95 dBm （阻抗：50 Ω，连续波输入，900 MHz）。这些参数在电源和温度变化情况下都非常稳定。
应用
Data Sheet, Rev. PrA, 06/08
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
RF信号源解决方案2/8/2017
-
RF、微波和毫米波IC选型指南7/13/2018
-
为UHF局部放电在线监测系统设计最好的前端10/1/2021
-
Measuring the RF Power in CDMA2000 and W-CDMA High Power Amplifiers (HPAs)11/1/2005
-
Detecting Fast RF Bursts using Log Amps12/1/2002
-
Make Precise Base-Station Power Measurements11/2/2002
-
Measurement and Control of RF Power (Part III)2/9/2001
-
Measurement and Control of RF Power (Part II)12/1/2000
-
Measurement and Control of RF Power (Part I)10/19/2000
工具及仿真模型
S参数
ZIP
ADL5513 S-Parameters
22.78 K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADL5513ACPZ-R2 | 材料声明 | 质量和可靠性 | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADL5513ACPZ-R7 | 材料声明 | 质量和可靠性 | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADL5513ACPZ-WP | 材料声明 | 质量和可靠性 | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| Wafer Fabrication Data |
